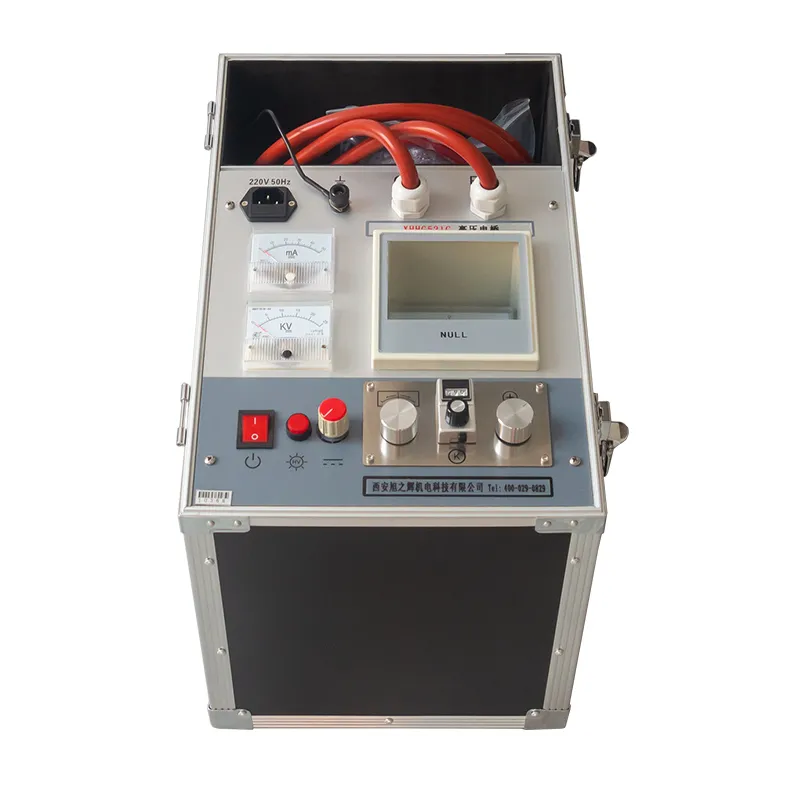

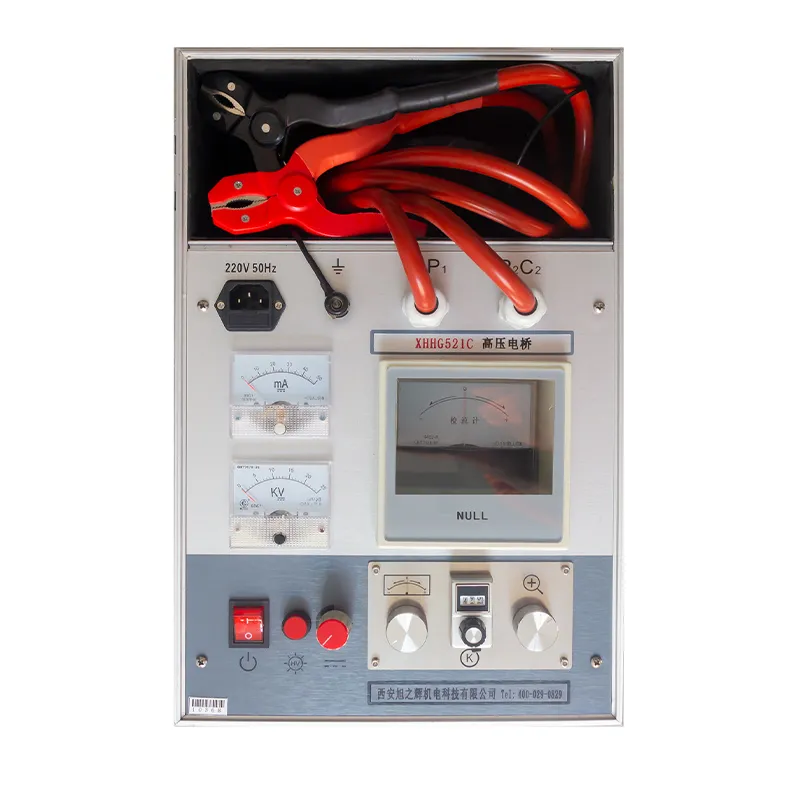

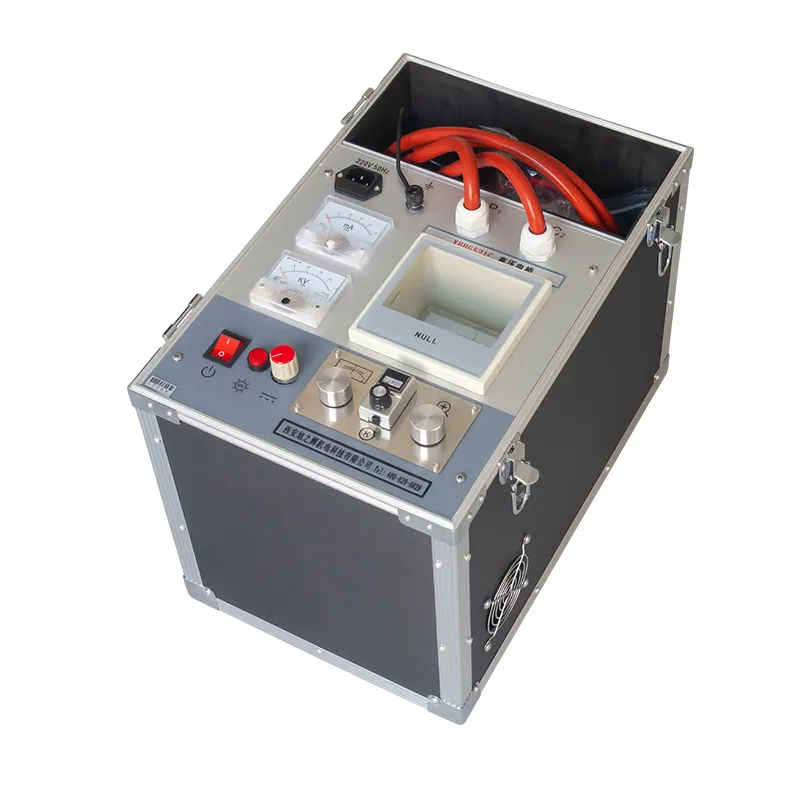

Sulla base del principio del ponte MURRAY, il localizzatore di guasti del cavo ponte ad alta tensione è specificamente progettato per identificare i punti di rottura in vari fili e cavi posati,nonché punti difettosi con bassa resistenza isolanteÈ applicabile anche nelle fabbriche di cavi per individuare i difetti dei cavi.Il dispositivo incorpora un alimentatore di commutazione per creare una fonte di corrente costante ad alta tensione, con una tensione a vuoto di 15 KV e una corrente di cortocircuito di 50 mA. Per l'indicazione del bilanciamento sono utilizzati un amplificatore ad alta sensibilità e un galvanometro,mentre un potenziometro proporzionale forma il ponte di equilibrioL'intero assemblaggio opera ad alto potenziale,e il cavo di misurazione è un cavo di gomma ad alta tensione a doppio nucleo appositamente progettato che utilizza il metodo di misurazione della resistenza a quattro terminali per eliminare gli errori della resistenza al piomboPer motivi di sicurezza, il pulsante di funzionamento sul pannello è a basso potenziale e il ponte è azionato con una barra isolante.La fonte di corrente costante ad alta tensione e il ponte sono integrati in una custodia portatile in lega di alluminio, rendendo il dispositivo leggero, facile da usare e sicuro da usare.il metodo di bilanciamento del ponte non presenta un'area cieca ed è particolarmente adatto per rilevare i punti di rottura nei cavi corti e vicino alle estremità dei cavi, con facile utilizzo.

Caratteristiche

La tensione di uscita è regolabile;
La frequenza di scossa è regolabile;
con protezione da sovraccarico;
Non vi è punto cieco nell'intervallo di prova;
regolazione della frequenza del segnale;
Protezione zero.
I ponti ad alta tensione sono particolarmente adatti
1. il punto di rottura ad alta resistenza del cavo dopo la posa, in particolare il punto di rottura lineare ad alta resistenza che è difficile bruciare a bassa resistenza,come la rottura lineare ad alta resistenza dell'articolazione intermedia del cavo.
2Dopo il guasto, la fonte di corrente costante può mantenere l'arco, una corrente stabile scorre attraverso il ponte e il ponte ha una sensibilità sufficiente.
3- i punti difettosi che non si sono ancora rotti ma hanno una bassa resistenza,come i punti di difetto di isolamento che hanno basso valore di resistenza del cavo ma non si rompono sotto la tensione di funzionamento sono trovati utilizzando un megohmmeter.
A causa delle caratteristiche di cui sopra, i ponti ad alta tensione ad alta tensione sono particolarmente adatti ai seguenti utenti:
Squadre impegnate nel posizionamento professionale: come le lezioni di riparazione dei cavi e le lezioni di prova per grandi e medie agenzie di approvvigionamento elettrico e grandi imprese di energia elettrica.La maggior parte dei punti di rottura del cavo possono essere rapidamente trovati con un ponte ad alta tensione per trovare il luogo approssimativo di rotturaPuò essere utilizzato in combinazione con il metodo di riflessione d'onda e il misuratore a punto fisso per apprendere dai punti di forza dell'altro e rendere il posizionamento più veloce e più affidabile.
1. piccoli utilizzatori: come i piccoli uffici di alimentazione elettrica e le medie imprese di energia elettrica. non ci sono molti cavi, la direzione generale è chiara, lo strumento non è situato, il prezzo è alto,E' un modo migliore di scegliere questo dispositivo, che è facile da usare e può soddisfare le esigenze quotidiane.
2. impianto di produzione di cavi: in fabbrica, può essere utilizzato per localizzare il punto di rottura di vari cavi, e un contatore di capacità digitale può essere selezionato per scoprire il punto di disconnessione.Il dispositivo è leggero e facile da portare sul campo per servizi di posizionamento per gli utenti di cavi.

Parametri del prodotto

Nessuna tensione di carico	≤ 15KV
Corrente di cortocircuito	≤100 mA
Precisione di posizionamento	± 0,1%·L±1) M
Peso	16 kg
Fornitore di alimentazione	Batteria AC 220 e 9V
