D: Quale principio utilizza il localizzatore di guasti per cavi a ponte ad alta tensione?

R: Il localizzatore di guasti per cavi a ponte ad alta tensione utilizza il principio del ponte di MURRAY per localizzare con precisione i punti di guasto e i punti di difetto a bassa resistenza di isolamento nei fili e nei cavi dopo la posa, ed è anche efficace per identificare i punti di difetto negli impianti di produzione di cavi.

D: In quali applicazioni è particolarmente efficace?

R: È specificamente progettato per identificare i punti di guasto in vari fili e cavi posati, nonché i punti di difetto con bassa resistenza di isolamento, anche quelli che non si sono guastati. È anche applicabile nelle fabbriche di cavi per localizzare i difetti dei cavi.

D: Può fornire maggiori dettagli sui componenti dell'attrezzatura?

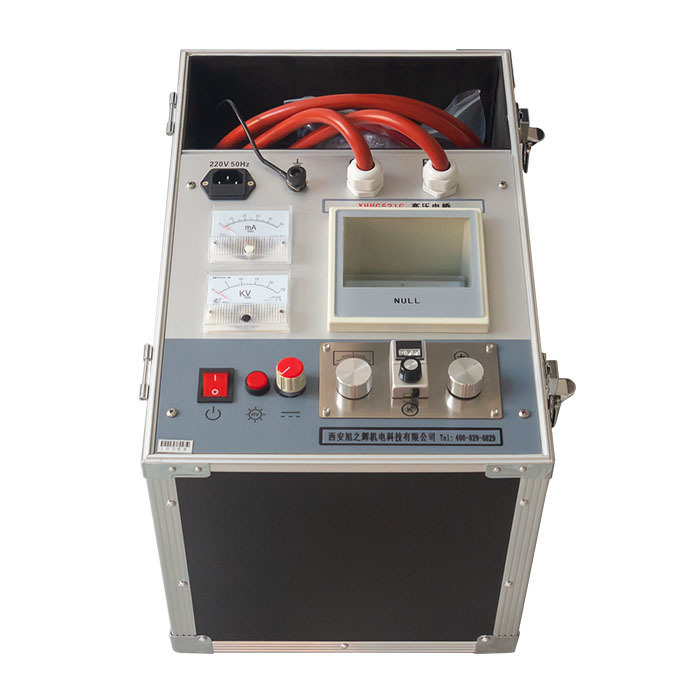

R: L'attrezzatura impiega un alimentatore switching per generare una sorgente di corrente costante ad alta tensione, caratterizzata da una tensione a vuoto di 15KV e una corrente di cortocircuito di 50mA. Un amplificatore ad alta sensibilità e un galvanometro forniscono un'indicazione precisa di bilanciamento, mentre un potenziometro proporzionale forma il ponte di bilanciamento. L'intero sistema è posto ad alto potenziale, con un cavo di misurazione in gomma ad alta tensione a doppio nucleo appositamente progettato che utilizza il metodo di misurazione della resistenza a quattro terminali per mitigare gli errori causati dalla resistenza dei conduttori. Lo strato di schermatura intrecciato del cavo garantisce un collegamento a terra affidabile. Per la sicurezza operativa, il pulsante di funzionamento del pannello di controllo si trova a basso potenziale e il ponte viene manipolato utilizzando un'asta isolante. La sorgente di corrente costante ad alta tensione e il ponte sono alloggiati in una custodia portatile in lega di alluminio.

D: Quali sono i principali vantaggi del metodo di bilanciamento del ponte rispetto ad altri metodi?

R: Rispetto al metodo di riflessione d'onda, il metodo di bilanciamento del ponte è privo di aree cieche ed è particolarmente vantaggioso per individuare i punti di guasto in cavi corti e vicino alle terminazioni dei cavi, con il vantaggio aggiuntivo di una facile operatività.

Caratteristiche



La tensione di uscita è regolabile;
La frequenza di shock è regolabile;
Con protezione da sovracorrente;
Non c'è punto cieco nell'intervallo di test;
Regolazione della frequenza del segnale;
Protezione zero.
 I ponti ad alta tensione sono particolarmente adatti per
1. Il punto di guasto ad alta resistenza del cavo dopo la posa, in particolare il punto di guasto lineare ad alta resistenza che è difficile da bruciare a bassa resistenza, come il guasto lineare ad alta resistenza del giunto intermedio del cavo.
2. Punto di guasto di tipo flashover. Dopo il guasto, la sorgente di corrente costante può mantenere l'arco, una corrente stabile scorre attraverso il ponte e il ponte ha una sensibilità sufficiente.
3. I punti di difetto che non si sono ancora guastati ma hanno bassa resistenza, come i punti di difetto di isolamento che hanno un basso valore di resistenza del cavo ma non si guastano sotto la tensione operativa vengono trovati utilizzando un megohmetro.
A causa delle caratteristiche di cui sopra, i ponti ad alta tensione sono particolarmente adatti per i seguenti utenti:
Squadre impegnate nel posizionamento professionale: come classi di riparazione e prova cavi per grandi e medie aziende di fornitura di energia e grandi imprese elettriche. La maggior parte dei punti di guasto dei cavi può essere trovata rapidamente con un ponte ad alta tensione per trovare la posizione approssimativa del guasto. Può essere utilizzato in combinazione con il metodo di riflessione d'onda e il misuratore di punto fisso per imparare dai punti di forza reciproci e rendere il posizionamento più veloce e affidabile.
1. Piccoli utenti: come piccole aziende di fornitura di energia e medie imprese elettriche. Non ci sono molti cavi, la direzione generale è chiara, lo strumento non è localizzato, il prezzo è alto e la qualità e l'esperienza dell'utente sono richieste elevate, quindi non è la scelta migliore. È un modo migliore per scegliere questo dispositivo, che è facile da usare e può soddisfare le esigenze quotidiane.
2. Impianto di produzione cavi: In fabbrica, può essere utilizzato per localizzare il punto di guasto di vari cavi, e un misuratore di capacità digitale può essere selezionato per trovare il punto di disconnessione. Il dispositivo è leggero e facile da trasportare sul campo per servizi di posizionamento per gli utenti di cavi.







Parametri del prodotto

Tensione a vuoto	≤15KV
Corrente di cortocircuito	≤100mA
Precisione di posizionamento	±(0,1%·L±1)M
Peso	16 kg
Alimentazione	Batteria AC 220 e 9V
