Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHG521C
Price: 2,500.00 USD
Availability: InStock

Casa > Prodotti >

Indicatore di guasti del cavo

Dettagli del prodotto:

Luogo di origine:	Cina
Marca:	XZH Test
Certificazione:	CE/ISO
Numero di modello:	XHHG521C

Informazione dettagliata

Luogo di origine:

Cina

Marca:

XZH Test

Certificazione:

CE/ISO

Numero di modello:

XHHG521C

Evidenziare:

High Light

Evidenziare:

cable fault tester with warranty

outer sheath fault locating equipment

pinpointing cable fault testing device

Trading Information

Quantità di ordine minimo:

1 Unità

Imballaggi particolari:

Scatola di legno

Tempi di consegna:

5-8 giorni di lavoro

Termini di pagamento:

T/t

Capacità di alimentazione:

2000 unità/anno

Descrizione di prodotto

localizzatore di guasti per cavi a ponte ad alta tensione

Modello N.

XHHG521C

Utilizzo

Tester per cavi di rete, Tester per cavi HDMI, Tester per cavi audio, Tester per cavi coassiali

Potenza

Elettricità

Certificazione

Personalizzato

Colore

Nero

Pacchetto di trasporto

Cassa di legno esportata

Marchio

XZH TEST

Origine

Cina

Codice HS

9031809090

Capacità di produzione

2000 PZ/Anno

Descrizione del prodotto

Il localizzatore di guasti per cavi a ponte ad alta tensione è progettato sulla base del principio del ponte di MURRAY. Può essere utilizzato per localizzare i punti di guasto di vari fili e cavi dopo la posa e i punti di difetto senza guasto ma con basso valore di resistenza di isolamento. Naturalmente, può anche essere utilizzato per localizzare i punti di difetto di vari cavi nella fabbrica di cavi.

L'apparecchiatura utilizza un alimentatore switching per formare una sorgente di corrente costante ad alta tensione, tensione a vuoto 15KV, corrente di corto circuito 50mA, amplificatore ad alta sensibilità e galvanometro per indicare l'equilibrio, e potenziometro proporzionale per formare un ponte di equilibrio, il tutto è posto ad alto potenziale, il cavo di misurazione è appositamente progettato Il cavo di gomma ad alta tensione a doppio nucleo adotta il metodo di misurazione della resistenza a quattro terminali per evitare l'errore introdotto dalla resistenza del piombo. Il cavo è collegato in modo affidabile a terra attraverso lo strato di schermatura intrecciato. Il pulsante operativo sul pannello è a basso potenziale e il ponte viene azionato tramite un'asta isolante. La sorgente di corrente costante ad alta tensione e il ponte sono integrati in una custodia portatile in lega di alluminio. Pertanto, il dispositivo ha alta tensione, peso leggero, funzionamento conveniente e uso sicuro.

Rispetto al metodo di riflessione delle onde, il metodo di equilibrio del ponte non ha aree cieche ed è particolarmente adatto per giudicare il punto di guasto di cavi corti e vicini all'estremità, e l'operazione è facile.

La tensione di uscita è regolabile;
La frequenza di shock è regolabile;
Con protezione da sovracorrente;
Non ci sono aree cieche nell'intervallo di test;
Regolazione della frequenza del segnale;
Protezione zero.
I ponti ad alta tensione sono particolarmente adatti per
1. Il punto di guasto ad alta resistenza del cavo dopo la posa, in particolare il punto di guasto lineare ad alta resistenza che è difficile da bruciare a bassa resistenza, come il guasto lineare ad alta resistenza del giunto intermedio del cavo.
2. Punto di guasto di tipo flashover. Dopo il guasto, la sorgente di corrente costante può mantenere l'arco, una corrente stabile scorre attraverso il ponte e il ponte ha una sensibilità sufficiente.
3. I punti di difetto che non si sono ancora guastati ma hanno bassa resistenza, come i punti di difetto di isolamento che hanno un basso valore di resistenza del cavo ma non si guastano sotto la tensione operativa vengono trovati utilizzando un megohmetro.

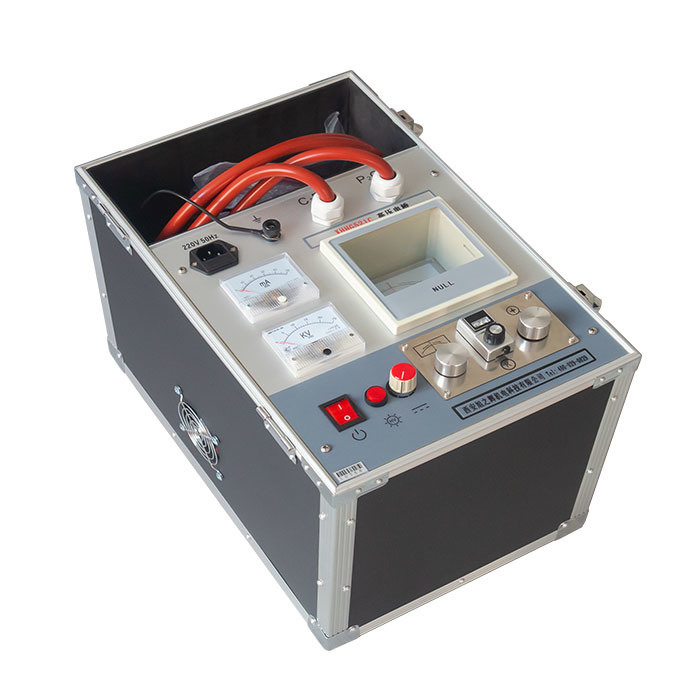

Xhhg521c China Factory Cable Outer Sheath Fault Tester Cable Sheathfault Distance Locator Pinpointing Testing Equipment

A causa delle caratteristiche di cui sopra, i ponti ad alta tensione sono particolarmente adatti per i seguenti utenti:
Team impegnati nel posizionamento professionale: come classi di riparazione e prova di cavi di grandi e medie centrali elettriche e grandi imprese di energia elettrica. La maggior parte dei punti di guasto dei cavi può essere trovata rapidamente con un ponte ad alta tensione per trovare la posizione approssimativa del guasto. Può essere utilizzato in combinazione con il metodo di riflessione delle onde e il localizzatore fisso per imparare dai punti di forza reciproci e rendere il posizionamento più veloce e affidabile.
1. Piccoli utenti: come piccole centrali elettriche e medie imprese di energia elettrica. Non ci sono molti cavi, la direzione generale è chiara, lo strumento non è localizzato, il prezzo è alto e la qualità e l'esperienza dell'utente sono richieste elevate, quindi non è la scelta migliore. È un modo migliore per scegliere questo dispositivo, che è facile da usare e può soddisfare le esigenze quotidiane.
2. Impianto di produzione cavi: In fabbrica, può essere utilizzato per localizzare il punto di guasto di vari cavi, e un misuratore di capacità digitale può essere selezionato per trovare il punto di disconnessione. Il dispositivo è leggero e facile da trasportare sul campo per servizi di posizionamento per gli utenti di cavi.

Tensione a vuoto	≤15KV
Corrente di corto circuito	≤100mA
Precisione di posizionamento	±(0,1%·L±1)M
Peso	16 kg
Alimentazione	Batteria AC 220 e 9V
