Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHD530M
Price: 2,500.00 USD
Availability: InStock

Casa > Prodotti >

Dettagli del prodotto:

Informazione dettagliata

Luogo di origine:

Cina

Marca:

XZH Test

Certificazione:

CE/ISO

Numero di modello:

XHHD530M

Evidenziare:

High Light

Evidenziare:

Trading Information

Quantità di ordine minimo:

1 Unità

Imballaggi particolari:

Scatola di legno

Tempi di consegna:

5-8 giorni di lavoro

Termini di pagamento:

T/t

Capacità di alimentazione:

2000 unità/anno

Descrizione di prodotto

XHHD530M

Descrizione

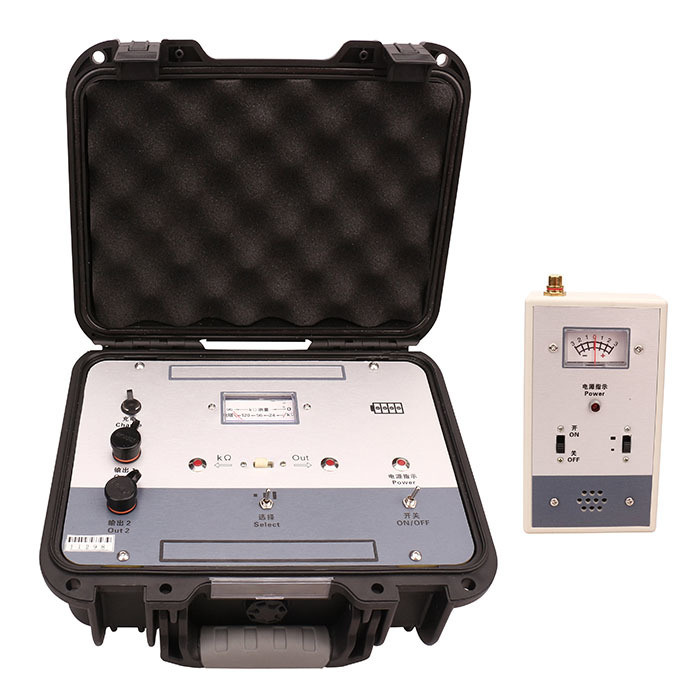

Il pannello del trasmettitore è dotato di "interruttore di alimentazione", "indicazione di alimentazione"; "selezione di uscita", "alta, media, bassa"; interruttori "indicazione di uscita" e "misurazione K" e la spia indica la posizione di commutazione; "uscita·misurazione KΩ" condivide un terminale di uscita, che viene commutato dagli interruttori "uscita·indicazione" e "misurazione KΩ"; impostare il terminale di uscita "uscita 2"; il quadro strumenti indica l'uscita e la resistenza KΩ. Può controllare la linea accesa, spenta, mista e misurare l'entità della resistenza di dispersione a terra.
Forma del segnale di uscita	periodo di impulso 1.34±0.15mS. Larghezza 0.2 ±0.1mS periodo intermittente 1.8±1S.
Tensione di uscita	periodo di impulso Upp alto intervallo maggiore di 1000V, intervallo medio maggiore di 60V, intervallo basso maggiore di 30V.
Misurazione KΩ	Può controllare la linea laterale accesa, spenta, mista e la dimensione del gruppo di dispersione, e determinare la natura del guasto.
Il terminale di uscita "uscita 2"	Può emettere una corrente di cortocircuito di picco di 1-5A.
Potenza di uscita	Potenza di impulso maggiore di 2.5W (quando la resistenza di carico dell'estremità alta è 80KΩ).
Alimentazione	8.4V.

Ricevitore

Impostare l'interruttore di alimentazione, l'indicatore di alimentazione, "marcia alta", "marcia bassa" interruttore; quando c'è un segnale sul misuratore, indica la direzione positiva o negativa; c'è un terminale di ingresso sul lato superiore, che può essere inserito rispettivamente nella sonda o nella spina.
Forma del segnale ricevuto	periodo di impulso 1.360.15mS
Forma del segnale ricevuto	larghezza 0.20.1mS, periodo intermittente 1.81S.
Alimentazione	6V (4 batterie No. 5)
Intervallo di rilevamento guasti e precisione di rilevamento	Quando la lunghezza di rilevamento è 3 km, la profondità di interramento è 2 m in cortocircuito a terra e la resistenza di dispersione del guasto di dispersione è inferiore a 500 kΩ, l'errore di posizionamento della misurazione a inserzione è inferiore a 0,2 m.
	Quando si rileva un guasto di conduttore interrotto con una lunghezza di 1 km e una profondità di interramento di 2 m e un buon isolamento a terra, l'errore di posizionamento dell'ispezione è inferiore a 0,4 m.
	La lunghezza effettiva di rilevamento può superare 1-5 km e la profondità di interramento è 2-3 m.
Prestazioni anti-interferenza	Il segnale ricevuto è chiaro e può rilevare guasti di cavi sotterranei sotto linee da 220 kV.
Condizioni operative dello strumento	Questo strumento può funzionare continuamente in un ambiente con una temperatura ambiente di -15 e una pressione atmosferica di 86-108 Kpa.
