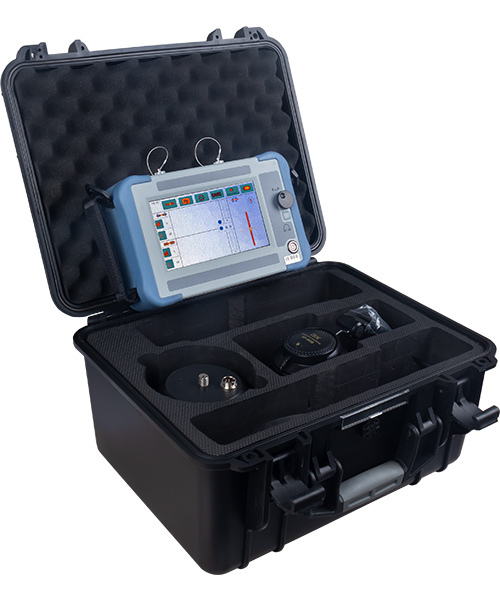

Xzh Test localizzatore di guasti del cavo accurato digitale Pinpointer Sincronizzazione acustica magnetica Pinpoint Tester
  • Xzh Test localizzatore di guasti del cavo accurato digitale Pinpointer Sincronizzazione acustica magnetica Pinpoint Tester
  • Xzh Test localizzatore di guasti del cavo accurato digitale Pinpointer Sincronizzazione acustica magnetica Pinpoint Tester

Xzh Test localizzatore di guasti del cavo accurato digitale Pinpointer Sincronizzazione acustica magnetica Pinpoint Tester

Dettagli del prodotto:
Luogo di origine: Cina
Marca: XZH Test
Certificazione: CE/ISO
Numero di modello: XHDD503D
Informazione dettagliata
Luogo di origine:
Cina
Marca:
XZH Test
Certificazione:
CE/ISO
Numero di modello:
XHDD503D
Evidenziare:

High Light

Evidenziare:

Locatore di difetti del cavo digitale

,

testatore preciso del cavo

,

localizzatore di sincronizzazione acustica magnetica

Trading Information
Quantità di ordine minimo:
1 Unità
Imballaggi particolari:
Scatola di legno
Tempi di consegna:
5-8 giorni di lavoro
Termini di pagamento:
T/t
Capacità di alimentazione:
2000 unità/anno
Descrizione di prodotto

Informazioni di base

Modello n.
XHDD503D
Pacchetto di trasporto
Cassa di legno
Specifiche
479X387X210mm
Marchio
XZH TEST
Origine
Cina Xi′an
Codice HS
9031809090
Capacità di produzione
2000 pezzi / anno

Descrizione del prodotto

Xzh Test localizzatore di guasti del cavo accurato digitale Pinpointer Sincronizzazione acustica magnetica Pinpoint Tester 0



Introduzione al prodotto


Il localizzatore di guasti per cavi sotterranei XHDD503D utilizza il metodo di sincronizzazione acustico-magnetica per determinare la posizione del punto di guasto del cavo. Il flashover elettronico viene generato dal generatore di scarica a impulsi, raccolto e amplificato dalla sonda corrispondente e giudicato dal senso uditivo e visivo per determinare la posizione precisa del punto di guasto, completare il posizionamento preciso del punto di guasto del cavo entro il raggio del punto di guasto del cavo, integra la tecnologia di posizionamento della differenza di tempo acustico-magnetica, la tecnologia di riduzione del rumore, i test assistiti dal percorso e altre tecnologie e fornisce più modalità di test e informazioni di prompt ricche e diverse per completare in modo efficiente e accurato la localizzazione dei guasti dei cavi.


Questo strumento di puntamento è adatto per guasti a bassa resistenza, cortocircuiti, circuiti aperti e disconnessioni di vari materiali di diverse sezioni trasversali e diversi mezzi, come cavi di alimentazione, cavi coassiali ad alta frequenza, cavi per lampioni e fili interrati, nonché perdite ad alta resistenza e guasti da flashover ad alta resistenza.

Xzh Test localizzatore di guasti del cavo accurato digitale Pinpointer Sincronizzazione acustica magnetica Pinpoint Tester 1


Funzione principale e caratteristiche

(1) La tecnologia di posizionamento sincrono acustico-magnetico viene utilizzata per calcolare automaticamente la differenza di tempo acustico-magnetica, riducendo la dipendenza dal monitoraggio del suono.
(2) La tecnologia di riduzione del rumore di fondo filtra efficacemente il rumore di interferenza ambientale ed evidenzia il suono di scarica nella posizione del guasto.
(3) Combinando il metodo di misurazione acustica tradizionale e il metodo acustico magnetico avanzato, l'operatore sceglie liberamente in base alle abitudini di utilizzo.
(4) Il valore di guadagno e il valore di trigger del segnale acustico e del segnale magnetico possono essere regolati manualmente, il che è più conveniente per fissare il punto.
(5) Ha la funzione di indicazione ausiliaria del percorso per evitare di compensare il percorso quando il punto è fisso.
(6) Parametri regolabili, selezionare i parametri del filtro appropriati e sopprimere il rumore ambientale.
(7) LCD touch a 7 pollici per garantire la visibilità al sole.
(8) Alimentazione a batteria agli ioni di litio ad alta capacità integrata, con caricabatterie rapido.
(9) Piccolo e portatile, leggero.
Xzh Test localizzatore di guasti del cavo accurato digitale Pinpointer Sincronizzazione acustica magnetica Pinpoint Tester 2
Xzh Test localizzatore di guasti del cavo accurato digitale Pinpointer Sincronizzazione acustica magnetica Pinpoint Tester 3



Xzh Test localizzatore di guasti del cavo accurato digitale Pinpointer Sincronizzazione acustica magnetica Pinpoint Tester 4



Dati tecnici



Sincronizzazione acustico-magnetica (1) Canale audio
  1. Larghezza di banda
  2. Tutto passa: 100Hz-1500Hz
  3. Passa basso: 100Hz-400Hz
  4. Passa alto: 150Hz-1500Hz
  5. Passa banda: 200Hz-600Hz
  6. Guadagno del segnale: regolabile da 1 a 7 marce
  7. Precisione del punto fisso: 0,1 m
(2) Canale del campo magnetico
  1. Guadagno del segnale: regolabile da 1 a 7 marce
BNR Modalità di riduzione del rumore di fondo della sincronizzazione acustico-magnetica

Il grafico a barre dell'intensità del segnale audio indica e la soglia di attivazione del suono è regolabile.
Modalità di posizionamento della differenza di tempo acustico-magnetica visualizzazione della forma d'onda, visualizzazione della differenza di tempo acustico-magnetica.
Test ausiliario del percorso: La direzione del percorso può essere indicata dall'icona a sinistra e a destra del cavo.
Alimentazione:
  1. Batteria: pacco batteria agli ioni di litio integrato, tensione 8,4 V, capacità 4,4 Ah
  2. Tempo di utilizzo: tempo di utilizzo continuo > 8 ore;
  3. Caricabatterie: ingresso CA 220 V ± 10%, 50 Hz; uscita nominale 8,4 V, 1 A
  4. Tempo di ricarica:<6 ore.
Modalità di visualizzazione: LCD a colori da 7 pollici, risoluzione 1024 * 600, con funzione touch.
Temperatura ambiente di esercizio -25°C-40°C, umidità 5-90% RH, altitudine<4500m.
Benvenuti a contattarci per maggiori informazioni
