Xzh Verifica l'ultimo localizzatore di guasti del cavo Tdr Mappa accuratamente la distanza del guasto

Name: Xzh Verifica l'ultimo localizzatore di guasti del cavo Tdr Mappa accuratamente la distanza del guasto
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHGG502A
Price: 1,050.00 USD
Availability: InStock

Dettagli del prodotto:

Luogo di origine:	Cina
Marca:	XZH Test
Certificazione:	CE、ISO
Numero di modello:	XHGG502A

Informazione dettagliata

Luogo di origine:

Cina

Marca:

XZH Test

Certificazione:

CE、ISO

Numero di modello:

XHGG502A

Evidenziare:

High Light

Evidenziare:

Localizzatore di guasti cavi con TDR

Mapper di distanza di guasto del cavo accurato

ultimo dispositivo di localizzazione dei guasti del cavo

Trading Information

Quantità di ordine minimo:

1 Unità

Imballaggi particolari:

Scatola di legno

Tempi di consegna:

5-8 giorni di lavoro

Termini di pagamento:

T/t

Capacità di alimentazione:

2000 unità/anno

Descrizione di prodotto

Informazioni di base

Modello NO.

XHGG502A

Connettori

USB

Modalità di test

Test salvati

Utilizzo

Tester per cavi di rete, tester per cavi HDMI, tester per cavi audio, tester per cavi coassiali, tester per cavi digitali

Regione di test

Formazione cavi

Tipo di cavo

Schermato

Alimentazione

Elettricità

Certificazione

CE, ISO

Personalizzato

Colore

Blu

Pacchetto di trasporto

Scatola di legno con schiuma all'interno

Specifiche

350mm*280mm*170mm

Marchio

XZH TEST

Origine

Cina Xian

Codice HS

8543201000

Capacità di produzione

1000 pezzi / anno

Descrizione del prodotto

Xzh Verifica l'ultimo localizzatore di guasti del cavo Tdr Mappa accuratamente la distanza del guasto 0

Panoramica del prodotto

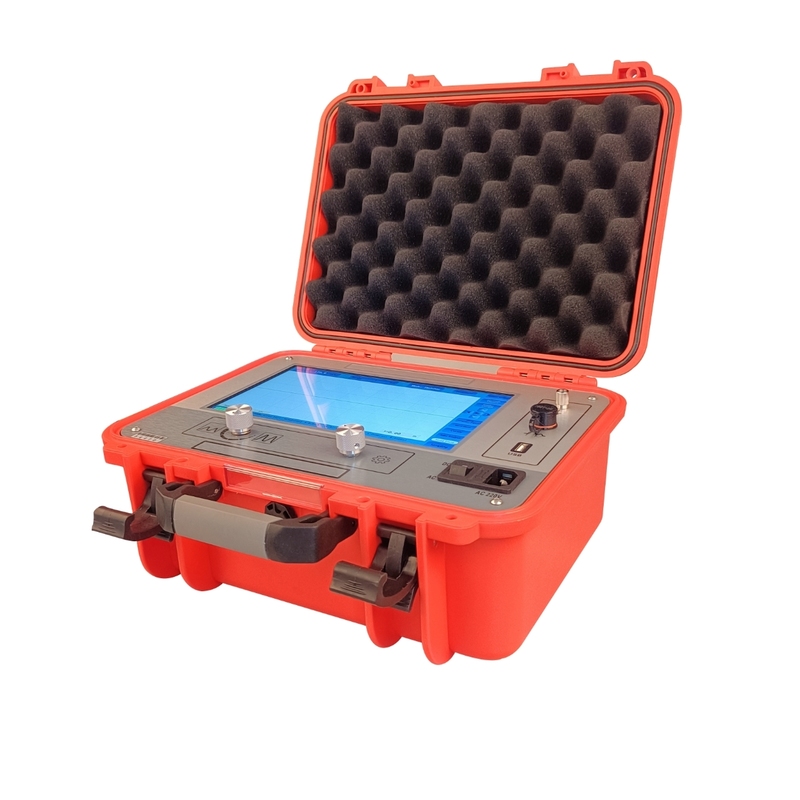

XHGG502A ARCguasto del cavoprelocalizzatoreutilizza un touchscreen industriale da 10,1 pollici e un semplice sistema operativo Windows. Adotta circuiti e dispositivi integrati di grado industriale e ha una batteria agli ioni di litio di grande capacità integrata. È uno strumento speciale per misurare e analizzare lo stato e la distanza di guasto dei cavi di alimentazione. È stabile, affidabile e facile da usare.

Utilizza una combinazione di tecnologia elettronica moderna e tecnologia informatica per implementare il filtraggio del segnale, l'acquisizione, l'elaborazione dei dati, la visualizzazione grafica e l'analisi grafica per completare la misurazione della velocità del cavo, il test della lunghezza del cavo e il test della distanza di guasto del cavo.

Èadatto per guasti a bassa resistenza, cortocircuiti, circuiti aperti e disconnessioni di cavi di alimentazione, cavi coassiali ad alta frequenza, cavi per lampioni e fili interrati realizzati con vari materiali con diverse sezioni trasversali e supporti, nonché perdite ad alta resistenza e scariche ad alta resistenza. Rete fault.

ARC CablePre-localizzatore di guastiorXHGG502A	Pre-localizzazione metodo	LVTDR (metodo a impulsi a bassa tensione /metodo di riflessione a impulsi)
		HV TDR (metodo di scarica ad alta tensione /impulso singolometodo)
		ARC (metodo di riflessione ad arco a impulsi multipli)
		ICE (metodo della corrente a impulsi) DECAY (metodo di decadimento della tensione)
		Test automaticovelocitàvelocità
	Display	10.1 pollici controllo computer di grado industriale, modalità di funzionamento touch
	Sistema	Funzionamento Windows, genera automaticamente rapporti di prova.
	Funzione	Misurazione della velocità, della resistenza, della distanza
	Frequenza di campionamento	1MHz~400MHz
	Ampiezza dell'impulso a bassa tensione	300V±15%
	Larghezza dell'impulso	0.15uS/0.30uS/0.60uS/1.20uS/2.4uS/5.0uS/7.5uS/10uS;
	Distanza di misurazione	100m/300m/500m/1km/3km/5km/10km/25km/50km/100km/120km;
	Risoluzione di lettura	0.07m;
	Precisione del test	≤±(0.5%×L+1m), L è la lunghezza del cavo;
	Lunghezza del cavo scelta	100m/300m/500m/1km/3km/5km/10km/25km/50km/100km
	Tensione di tenuta dell'accoppiatore di impulsi	35kV CC
	Zona cieca di test	≤10m
	Memorizzazione dati	Memorizza più di 8.000 record di forme d'onda di impulsi a bassa tensione e scariche ad alta tensione e più di 250 record di forme d'onda a impulsi multipli.
	Alimentazione	ricarica AC110V~240V, 50Hz/60Hz; Alimentazione a batteria al litio integrata da 5200 mAH; il tempo di ricarica è di circa 2 ore, il tempo di lavoro è di oltre 5 ore;
	Comunicazione	Con interfaccia USB standard
	Condizioni di lavoro	Temperatura -25°C~+65°C, umidità relativa 85%, pressione atmosferica 750±30mmHg;
	Volume e peso	Tester per guasti del cavo L358mm×W284mm×H168mm-4.7kg; Accoppiatore di impulsi L430mm×W380mm×H220mm-10kg.

Xzh Verifica l'ultimo localizzatore di guasti del cavo Tdr Mappa accuratamente la distanza del guasto 1

Caratteristiche principali
1. Display touch TFT a colori da 10,1 pollici;
2. Sistema integrato, modalità di visualizzazione e funzionamento sicura, stabile e semplice;
3. Ha la funzione di testare la velocità dell'onda del cavo, la lunghezza del cavo e la distanza di guasto;
4. Campionamento continuo completamente automatico, acquisizione della forma d'onda in ogni momento, tempestiva e accurata.
5. Dotato di impostazione automatica dell'intervallo di test, analisi automatica della forma d'onda e visualizzazione della distanza di test.
6. Menu completo in inglese, due modalità operative di pulsanti touch e codice, semplice, veloce e affidabile.
7. Dotato di tecnologia di test del metodo a impulsi a bassa tensione, del metodo di scarica ad alta tensione e del metodo a impulsi multipli (8 volte), la visualizzazione della forma d'onda è fluida e facile da interpretare.
8. Quando si utilizza il metodo a impulsi multipli, viene utilizzato con un accoppiatore di impulsi per visualizzare 8 gruppi di confronti di forme d'onda ad alta e bassa tensione, il che è conveniente per i test automatici della distanza, l'analisi manuale e la misurazione della distanza.
9. Lo strumento ha potenti capacità di elaborazione dei dati, rendendo conveniente per gli utenti gestire e archiviare i file delle forme d'onda.
10. Ha una massiccia funzione di memorizzazione della forma d'onda di test: può memorizzare le forme d'onda raccolte durante i test in loco per l'osservazione e l'analisi in qualsiasi momento; utilizza la comunicazione USB per importare i file delle forme d'onda nel software del computer per la gestione e l'analisi.
11. Luminosità ultra elevata, la luminosità della retroilluminazione a LED raggiunge 280 nit, risoluzione 1024*600, facile da usare in un ambiente esposto alla luce solare diretta.
12. Il pacco batteria al litio di grande capacità integrato supporta la ricarica rapida e può essere testato in un ambiente senza alimentazione.
13. Utilizzare un telaio protettivo, non inferiore a IP54.

Xzh Verifica l'ultimo localizzatore di guasti del cavo Tdr Mappa accuratamente la distanza del guasto 2

Xzh Verifica l'ultimo localizzatore di guasti del cavo Tdr Mappa accuratamente la distanza del guasto 3

Xzh Verifica l'ultimo localizzatore di guasti del cavo Tdr Mappa accuratamente la distanza del guasto 4

Xzh Verifica l'ultimo localizzatore di guasti del cavo Tdr Mappa accuratamente la distanza del guasto 5

Xzh Verifica l'ultimo localizzatore di guasti del cavo Tdr Mappa accuratamente la distanza del guasto 6

Xzh Verifica l'ultimo localizzatore di guasti del cavo Tdr Mappa accuratamente la distanza del guasto 7

Xzh Verifica l'ultimo localizzatore di guasti del cavo Tdr Mappa accuratamente la distanza del guasto 8
