Il localizzatore di guasti interrati per cavi XHGG502 TDR adotta un computer all-in-one touch screen industriale da 12,1 pollici e un software operativo semplice per realizzare l'interazione uomo-macchina per i test. Adotta circuiti integrati e dispositivi di grado industriale, batteria integrata agli ioni di litio di grande capacità, stabile e affidabile, e facile da usare.
Questo tester di guasti per cavi è uno strumento speciale per misurare e analizzare lo stato dei cavi di alimentazione e la distanza del guasto. Questo tester di guasti per cavi adotta la combinazione di moderna tecnologia elettronica e tecnologia informatica per realizzare filtraggio del segnale, acquisizione, elaborazione dati, visualizzazione grafica, analisi grafica, per completare la misurazione della velocità del cavo, il test della lunghezza del cavo, il test della distanza del guasto del cavo.
Questo localizzatore di guasti per cavi è adatto per guasti a bassa resistenza, cortocircuito, circuito aperto e disconnessione di cavi di alimentazione, cavi coassiali ad alta frequenza, cavi per illuminazione stradale e fili interrati di vari materiali con sezioni e mezzi diversi, nonché perdite ad alta resistenza e rete lampeggiante ad alta resistenza. guasto.
| Nome del prodotto |
Pre-localizzatore di guasti cavi interrati (TDR) |
| Modello |
XHGG502 |
| MOQ |
1 unità |
| Funzione principale |
Per la misurazione approssimativa della distanza dei guasti dei cavi interrati |
| Frequenza di campionamento dati |
60MHz, 120 MHz, 240MHz, 400MHz |
| Distanza di test |
>60Km |
| Lunghezza del cavo di test impostata |
<1Km (short distance);<3Km (medium distance);>3Km (lunga distanza) |
| Ampiezza dell'impulso |
400Vpp |
| Larghezza dell'impulso |
0.1uS e 2uS |
| Risoluzione di lettura |
0.1m |
| Precisione del test di sistema |
Meno di 0.5m |
| Tensione di tenuta del giunto dell'impulso |
38kVDC |
| Condizioni di lavoro |
temperatura -25°C~+55°C, umidità relativa 85%, pressione atmosferica 750±30mmHg. |
| Metodo di misurazione |
Metodo a impulsi a bassa tensione, metodo a scarica ad alta tensione, metodo a impulsi multipli |
Rileva in modo accurato e rapido il guasto dell'isolamento principale dei cavi di alimentazione con livelli di tensione di 35KV e inferiori; calibra la lunghezza del cavo; testa approssimativamente la distanza del guasto del cavo
Pre-localizzazione dei guasti dei cavi con il riflettometro XHGG502 basato sul
metodo di riflessione degli impulsi a bassa tensione (TDR),
scarica ad alta tensionemetodo (ovvero ICE, DECAY),
metodo di riflessione degli impulsi ad arco (ARCsingolo colpo e ARC multi-colpo)
| Pre-localizzatore di guasti cavi |

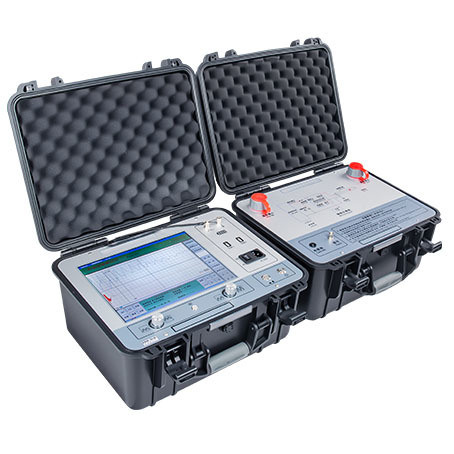

XHGG502: per il test della distanza dei guasti dei cavi, include un host e un giunto |
Benvenuti a contattarci per maggiori informazioni e servizi.
Pre-localizzazione guasti cavi: con il riflettometro XHGG502 basato sul metodo di riflessione degli impulsi a bassa tensione (TDR) e sul metodo di decadimento (scarica) ad alta tensione (DECAY), metodo di riflessione ad arco (singolo colpo/multi-colpo).
Ci sono tre modalità di test per XHGG502: impulso a bassa tensione, scarica ad alta tensione, ARC multi-colpo.
L'immagine sottostante mostra la distanza del guasto del cavo misurata utilizzando la modalità di test ARC multi-colpo di XHGG502.
L'immagine sottostante mostra la distanza del guasto del cavo misurata utilizzando la modalità di test a scarica ad alta tensione di XHGG502.
L'immagine sottostante mostra la lunghezza del cavo o la distanza del guasto di circuito aperto del cavo misurata utilizzando la modalità di test a impulsi a bassa tensione di XHGG502. Quando si utilizza il metodo a impulsi a bassa tensione, non è necessario collegare il generatore di impulsi ad alta tensione. Altri metodi di test devono essere utilizzati in combinazione con un generatore di impulsi ad alta tensione.
