Casa > prodotti >
Indicatore di guasti del cavo
>
Puntatore per cavi per l'identificazione di cavi in tensione con morsetto 30-150mm
Puntatore per cavi per l'identificazione di cavi in tensione con morsetto 30-150mm
  • Puntatore per cavi per l'identificazione di cavi in tensione con morsetto 30-150mm
  • Puntatore per cavi per l'identificazione di cavi in tensione con morsetto 30-150mm
  • Puntatore per cavi per l'identificazione di cavi in tensione con morsetto 30-150mm

Puntatore per cavi per l'identificazione di cavi in tensione con morsetto 30-150mm

Dettagli del prodotto:
Luogo di origine: Cina
Marca: XZH TEST
Certificazione: CE/ISO
Numero di modello: XHZS506S
Informazione dettagliata
Luogo di origine:
Cina
Marca:
XZH TEST
Certificazione:
CE/ISO
Numero di modello:
XHZS506S
Evidenziare:

High Light

Evidenziare:

Puntatore per cavi per l'identificazione di cavi in tensione

,

Localizzatore di guasti su cavi con pinza

,

Strumento puntatore per cavi 30-150mm

Trading Information
Quantità di ordine minimo:
1 unità
Imballaggi particolari:
imballaggio in legno
Tempi di consegna:
5-8 giorni lavorativi
Termini di pagamento:
T/t
Descrizione di prodotto
Localizzatore di guasti cavi per un'identificazione semplificata dei cavi
Il cable spiker è un'apparecchiatura specializzata progettata per l'identificazione distruttiva dei cavi dopo l'identificazione iniziale e prima del taglio. Nei progetti di costruzione, manutenzione e migrazione di cavi di alimentazione, questo dispositivo garantisce la sicurezza dell'operatore confermando se i cavi sono sotto tensione prima del taglio.
Funzionalità chiave
Il dispositivo fornisce la conferma assoluta dello stato del cavo attraverso la perforazione meccanica, creando un punto di cortocircuito. Se il cavo è elettrificato, esploderà quando viene perforato; in caso contrario, non si verifica alcuna reazione.
Specifiche del prodotto
Modello: Cable Spiker
Metodo di riconoscimento: Direzione di oscillazione delle mani
Dimensione ganasce: 125mm
Potenza: 1.5kVA (intermittente momentaneo)
Peso: 11.00kg
Dimensioni: 430×360×225mm
Frequenza del segnale: Da 0.4Hz a 1Hz (regolabile)
Puntatore per cavi per l'identificazione di cavi in tensione con morsetto 30-150mm 0
Caratteristiche principali
  • Funzionamento efficace anche quando gli angoli della pistola non sono a 120° - almeno un corpo pistola creerà un punto di cortocircuito
  • Sistema di controllo duale: telecomando cablato + wireless con capacità di penetrazione murale
  • Opzioni di alimentazione versatili: funzionamento AC/DC con batteria al litio integrata e accumulo di energia di grande capacità
  • Design compatto e leggero ideale per l'uso sul campo
Parametri tecnici
Componente Specifiche
Dispositivo di sparo 2 corpi pistola
Distanza telecomando >10 metri (in grado di penetrare le pareti)
Lunghezza linea di controllo 5 metri
Diametro morsetto φ30-150mm
Alimentazione Ricarica AC 220V/50Hz, funzionamento a batteria per oltre 10 ore
Dimensioni del controller 270×230×120mm, 2.5kg
Set completo (doppia pistola 506Y) 470×380×210mm, 15.5kg
Specifiche dei chiodi
Diametro del cavo (mm) 30 40 50 60 70 80 90 100
Specifiche dei chiodi PS27C8 PS37C8 PS47C8 PS52C8
Specifiche di potenza dei proiettili
Specifiche Nero Blu Giallo Rosso Uso consigliato
Livello di potenza Minimo Piccolo Medio Grande 35kV e inferiore: utilizzare S1 giallo
35kV e superiore: utilizzare S1 rosso (6.8×11mm)
Configurazione standard: 50 colpi di proiettili S1 rossi (livello di potenza 5), 50 colpi di chiodi PS57C8
Interfaccia operativa
Puntatore per cavi per l'identificazione di cavi in tensione con morsetto 30-150mm 1
  1. Messa a terra: Punto di messa a terra dello strumento per la protezione della sicurezza
  2. Uscita 1: Collegamento al corpo del tiratore
  3. Uscita 2: Collegamento al corpo del tiratore
  4. Ricarica: Porta di ricarica DC12V
  5. Interruttore: Controllo di accensione/spegnimento
  6. Spia luminosa 1: Si illumina quando l'uscita 1 è attiva
  7. Spia luminosa 2: Si illumina quando l'uscita 2 è attiva
  8. Indicatore di alimentazione: Visualizza il livello della batteria in tempo reale

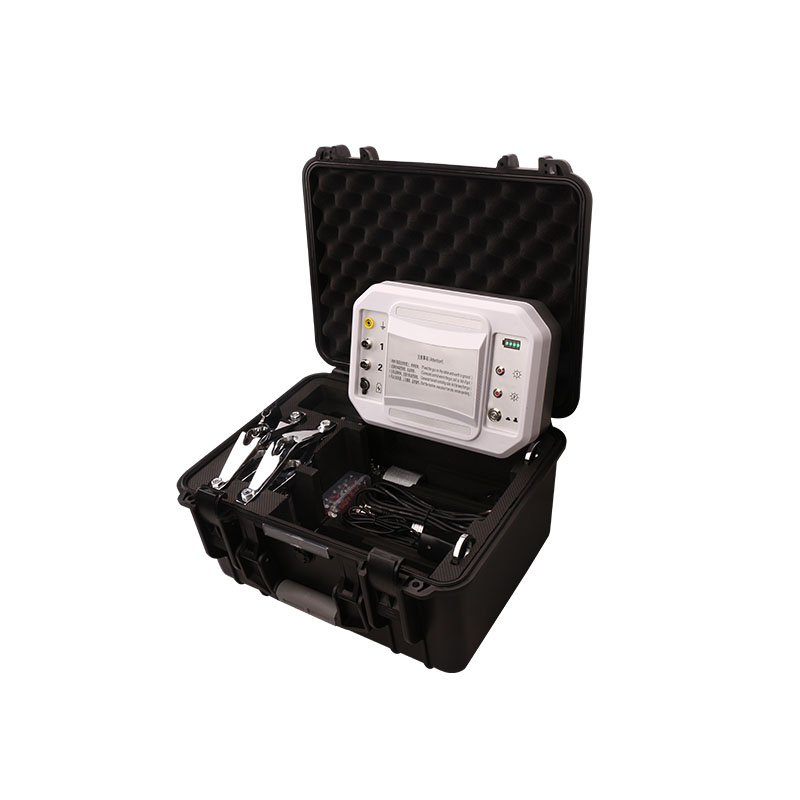

Panoramica dei componenti
Puntatore per cavi per l'identificazione di cavi in tensione con morsetto 30-150mm 2
  1. Controller: Gestisce il processo di perforazione del cavo
  2. Telecomando: I pulsanti A/B corrispondono all'uscita 1/2
  3. Proiettile: Caricato nella camera per l'infilzatura
  4. Chiodi di sparo: Inseriti nel tubo del chiodo
  5. Tiratore: Meccanismo principale di perforazione
  6. Linea di uscita: Collegamento controller-tiratore
  7. Filo di terra: Collegamento tiratore-trapano di terra
  8. Trapano di terra: Crea un punto di messa a terra quando non esiste
  9. Accessori: Cacciavite, presa, spazzola per provette per la manutenzione
  10. Cavo di alimentazione: Cavo di ricarica della scatola di controllo
Puntatore per cavi per l'identificazione di cavi in tensione con morsetto 30-150mm 3

Tag:

High Voltage Cable Fault Locator,

High Voltage Pulse Generator,

Portable Cable Fault Locator
