Localizzatore di cavi multifunzione intelligente Pathfinder XHLJ504L per condotte sotterranee con trasmettitore e ricevitore di segnale

Name: Localizzatore di cavi multifunzione intelligente Pathfinder XHLJ504L per condotte sotterranee con trasmettitore e ricevitore di segnale
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHLJ504L
Price: 7970.00 USD
Availability: InStock

Dettagli del prodotto:

Luogo di origine:	CINA
Marca:	XZH TEST
Certificazione:	CE/ISO
Numero di modello:	XHLJ504L

Informazione dettagliata

Luogo di origine:

CINA

Marca:

XZH TEST

Certificazione:

CE/ISO

Numero di modello:

XHLJ504L

Evidenziare:

High Light

Evidenziare:

Rilevatore Multifunzione per Percorso di Tubazioni

Trasmettitore Ricevitore di Segnale Intelligente

Localizzatore Accurato della Profondità di Interramento Cavi

Trading Information

Quantità di ordine minimo:

Test XZH

Prezzo:

Negoziabile

Imballaggi particolari:

imballaggio in legno

Tempi di consegna:

5-8 giorni lavorativi

Termini di pagamento:

T/T

Capacità di alimentazione:

2000 unità all'anno

Descrizione di prodotto

¢ progettato per le squadre di localizzazione delle infrastrutture municipali e dei servizi multiutilità

️ Dipartimenti di pianificazione municipaleMappa delle reti sotterranee di condotte e cavi per la documentazione delle infrastrutture urbane

Servizi di localizzazione multiutilitàRilevare cavi, tubi e condotti prima di scavare strade e lavori stradali

¢ gestori di attività infrastrutturaliVerificare e documentare i layout di utilità sepolti per la conformità e il riferimento futuro

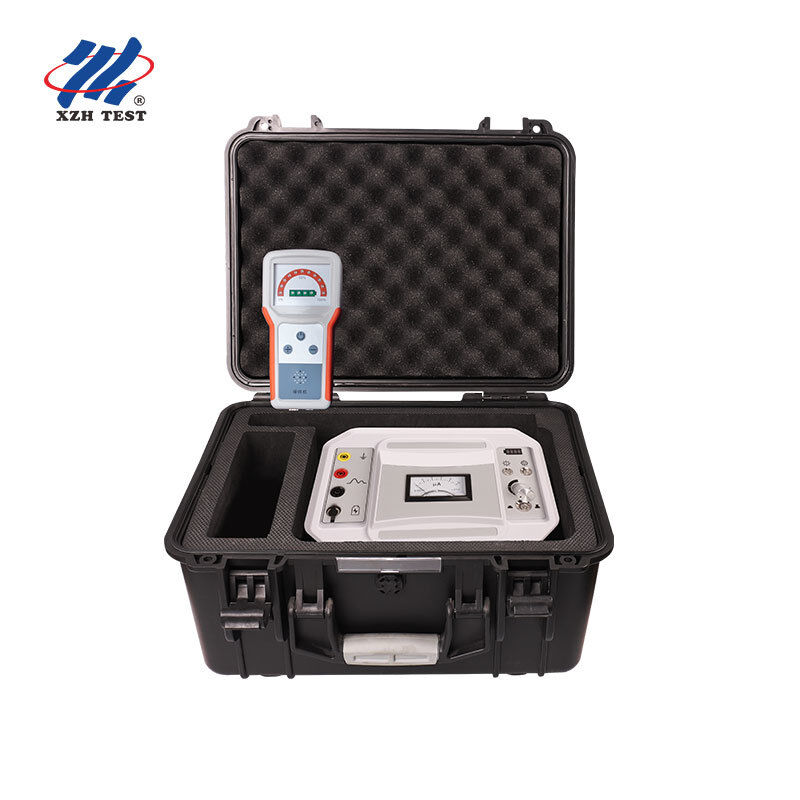

Visualizzazione del prodotto

IlXHLJ504L Intelligent Multi-Function Underground Pipeline Pathfinderè un sistema di rilevamento versatile progettato per localizzare non solo i cavi di alimentazione, ma anche le tubazioni, condotti e altre utilità sepolte. this intelligent system combines a high-power signal transmitter with a sensitive electro-magnetic induction receiver to precisely map underground infrastructure layouts and measure burial depths across a wider range of utility types.

Il sistema è costituito da un trasmettitore di frequenza audio ad alta potenza che inietta un segnale intermittente da 0 a 50 Vpp nella linea di destinazione.e un ricevitore portatile che rileva il campo elettromagnetico indotto sopra il suoloQuesto metodo non invasivo consente di eseguire un rilevamento rapido senza scavo, rendendolo uno strumento essenziale per la pianificazione delle infrastrutture urbane, i controlli di sicurezza pre-scavo e la documentazione degli asset di utilità.

🔍 Pathfinder per pipeline multifunzione contro tracciatore di cavi monouso:Mentre un tracciatore di percorso dedicato (come la configurazione di base XHLJ504L) si concentra sul rilevamento del percorso del cavo di alimentazione, questoPiattaforma di navigazione multifunzione intelligenteestende la capacità di rilevamento a una gamma più ampia di servizi pubblici sepolti inclusi condotti di telecomunicazione, tubi di acqua metallici, gasdotti e altre infrastrutture.Il suo elaborazione intelligente del segnale fornisce un tracciamento più preciso e veloce con prestazioni stabili in varie condizioni sotterranee, che lo rende la scelta preferita per le squadre comunali che gestiscono diverse reti di servizi pubblici.

Specifiche tecniche

Numero di modello

XHLJ504L

Frequenza di uscita

Frequenza audio

Segnale di uscita

Intermittente, da 0 a 50 Vpp

Potenza di uscita

100W (alta potenza)

corrente di uscita

0~2A

Fornitore di energia

AC 220V (± 10%), 50Hz (± 5%)

Modalità di ricezione

Induzione elettromagnetica

Certificazione

CE / ISO

Marchio

XZH TEST

Origine

Cina

Componenti di sistema

Componente	Funzione
Trasmettitore di segnale	Generatore di frequenza audio ad alta potenza con progettazione anti-vibrazione, forte capacità anti-interferenza, prestazioni stabili e affidabili e protezione completa contro la sovra-corrente,circuito apertoIniezione di segnali intermittenti da 0 a 50 Vpp nella condotta o nel cavo di destinazione.
Ricevitore (detettore di punti di riferimento)	Sensore di induzione elettromagnetica portatile con elaborazione intelligente del segnale, rileva il segnale trasmesso al di sopra del suolo per tracciare i percorsi delle condotte, misurare la profondità di sepoltura,e identificare le posizioni del layout con maggiore precisione e velocità rispetto ai rivelatori convenzionali.

Caratteristiche chiave

Detezione multifunzione per cavi di alimentazione, condotti di telecomunicazione, tubi metallici e utensili sotterrati

Uscita di frequenza audio ad alta potenza da 100 W per una forte penetrazione del segnale attraverso vari tipi di suolo

Modello di segnale intermittente da 0 a 50 Vpp per un rilevamento chiaro e distinguibile sopra terra

Ricezione elettromagnetica ad induzione intelligente con elaborazione del segnale migliorata per un tracciamento più rapido

Costruzione resistente alle vibrazioni per prestazioni di campo affidabili

Forte capacità anti-interferenza garantisce un rilevamento stabile nei pressi di infrastrutture elettriche in funzione

Protezione completa: protezione contro la sovraccarica, il circuito aperto e il cortocircuito

Determinazione non invasiva: non è necessario scavare per la misurazione del percorso del condotto e della profondità di sepoltura

Domande frequenti

Q1: Per chi è progettato il Pipeline Pathfinder XHLJ504L?

L'XHLJ504L è progettato per i dipartimenti di infrastrutture municipali, servizi di localizzazione multi-utilità,e team di gestione delle risorse che hanno bisogno di rilevare e mappare una varietà di utility sepolti non solo cavi di alimentazione ma anche condotti di telecomunicazione, tubi metallici per l'acqua e il gas e altre infrastrutture sotterranee.scavi di strada, o nuovi progetti di costruzione.

D2: in che modo questo è diverso da un tracker di percorso solo via cavo?

Un tracciatore di percorso dedicato è ottimizzato per il rilevamento dei cavi di alimentazione.Il XHLJ504L Intelligent Multi-Function Pipeline Pathfinder estende questa capacità a una gamma più ampia di tubi di utilizzatori metallici sepoltiIl suo trattamento intelligente dei segnali fornisce un rilevamento più rapido e preciso con prestazioni stabili in varie condizioni sotterranee.Per le squadre municipali che gestiscono infrastrutture diverse, questa capacità multifunzione significa che uno strumento può gestire la maggior parte dei compiti di localizzazione che altrimenti richiederebbero più dispositivi specializzati.

D3: Quali utilità può rilevare l'XHLJ504L?

L'XHLJ504L può rilevare qualsiasi utensile metallico sepolto che può condurre il segnale di frequenza audio, tra cui: cavi di alimentazione (alimentati e disattivati), cavi di rame per telecomunicazioni, tubi di acqua metallici,- tubi non metallici (PVC,L'HDPE) può essere rilevato anche se contiene un filo tracciante metallico o se è possibile inserire una sonda conduttivaLa potenza di uscita di 100 W e la modalità di ricezione a induzione elettromagnetica forniscono un rilevamento affidabile in tutti i tipi di apparecchiature più comuni.

D4: In che modo l'elaborazione intelligente del segnale migliora la velocità di rilevamento?

Il ricevitore intelligente dell'XHLJ504L elabora il segnale elettromagnetico a frequenza audio con algoritmi avanzati che filtrano il rumore di fondo e amplificano il modello di segnale di destinazione.Ciò consente agli operatori di tracciare le rotte dei gasdotti più rapidamente perché il ricevitore fornisce un, indicazione più stabile della presenza e della direzione del segnale.Il risultato è un completamento più rapido delle indagini e una mappatura del percorso più accurata rispetto ai ricevitori analogici di base che richiedono un'interpretazione più manuale.

D5: Quali caratteristiche di sicurezza e protezione sono incluse?

Il trasmettitore XHLJ504L è dotato di una protezione elettrica completa: la protezione da sovraccarico impedisce danni dovuti a un consumo di corrente eccessivo;protezione del circuito aperto protegge lo stadio di uscita quando non è collegato alcun caricoLa costruzione resistente alle vibrazioni, la forte capacità antiinterferenza, la resistenza al bruciore, la resistenza al bruciore, la resistenza al bruciore, la resistenza al bruciore, la resistenza al bruciore, la resistenza al bruciore, la resistenza al bruciore, la resistenza al bruciore, la resistenza al bruciore, la resistenza al bruciore, la resistenza al bruciore, la resistenza al bruciore, la resistenza al bruciore, la resistenza al bruciore, la resistenza al bruciore, la resistenza al bruciore, la resistenza al bruciore, la resistenza al bruciore, la resistenza al bruciore, la resistenza al bruciore, la resistenza al bruciore, la resistenza al bruciore, la resistenza al bruciore, la resistenza al bruciore, la resistenza al bruciore, la resistenza al bruciore, la resistenza al bruciore, la resistenza al bruciore, la resistenza al bruciore, la resistenza al brucie il rilevamento di induzione elettromagnetica senza contatto (nessuna connessione fisica alle linee attive durante la rilevazione) contribuiscono tutti a un funzionamento di campo sicuro e affidabile.

A proposito di XZH TEST

XZH TEST è un produttore professionale specializzato in test, rilevamento e soluzioni diagnostiche di cavi e condotte per utility elettriche, dipartimenti di infrastrutture municipali,e clienti industriali in tutto il mondoCon una linea di prodotti completa che include tracciatori di condotte, identificatori di cavi, tracciatori di rotte e localizzatori di guasti,XZH TEST fornisce attrezzature di campo affidabili progettate per le applicazioni professionali più esigenti.

Contattateci oggi per una soluzione personalizzata su misura per le vostre esigenze di localizzazione di servizi sotterranei.
