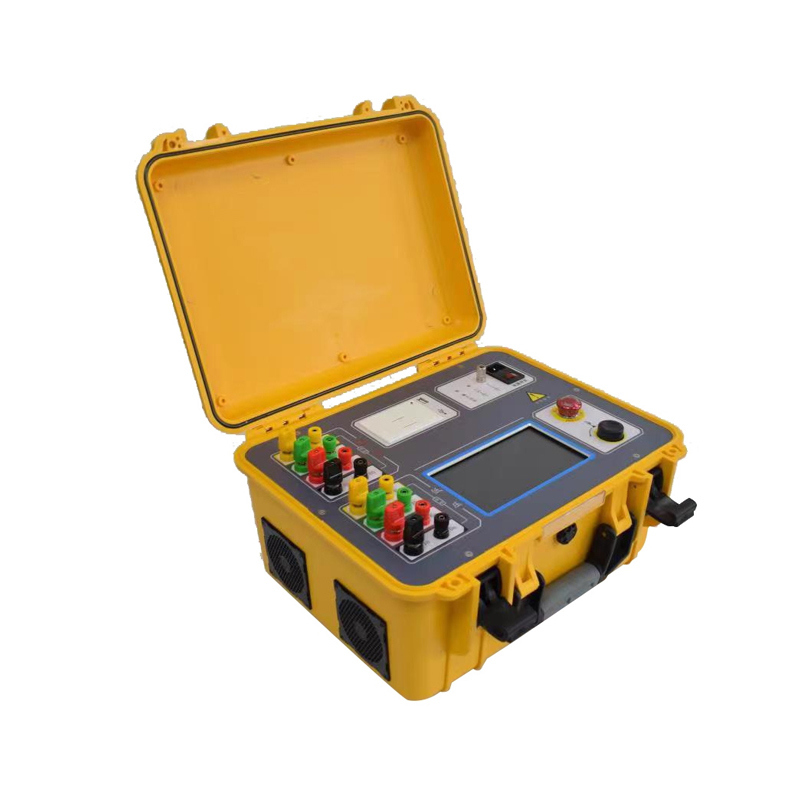

Testatore di resistenza a corrente continua a tre fasi XHZ1320AX
L'XHZ1320AX è uno strumento di prova rapida di nuova generazione sviluppato per la misurazione della resistenza del trasformatore a corrente continua.prova in tre fasi (YnQuesto dispositivo di prova rapida di nuova generazione è ideale per misurare la resistenza a corrente continua di grandi trasformatori di potenza ad alta velocità.elevata precisione e ampia gamma di misuraUna volta collegati tutti i fili di prova, tutti gli elementi di prova della resistenza a corrente continua possono essere completati senza riordinare i fili.
Applicazioni e pubblico di riferimento:Progettato per i produttori di trasformatori (ispezione della consegna dei prodotti semilavorati e finiti), le imprese di generazione e alimentazione elettrica (prova di manutenzione preventiva),squadre di messa in servizio delle sottostazioni (teste di accettazione dell'installazione e della consegna), istituti di prova elettrica di terze parti e impianti industriali nei settori ferroviario, minerario e metallurgico che necessitano di una rapida verifica della resistenza di avvolgimento DC dei grandi trasformatori di potenza.
Specificità principali
| corrente di uscita |
Fase singola: 20A, 10A, 5A, 1A, 0,1A, 10mA, < 1mA
Tre fasi: 10A+10A, 5A+5A, 1A+1A, 0.1A+0.1A |
| Intervallo di misura (singola fase) |
Trasmissione 20A: 0.5mΩ~1Ω; trasmissione 10A: 1.0mΩ~2Ω; trasmissione 5A: 10mΩ~4Ω; trasmissione 1A: 0.1Ω~20Ω; trasmissione 0.1A: 2.0Ω~200Ω; trasmissione 10mA: 50Ω~2kΩ; trasmissione <1mA: 500Ω~25kΩ |
| Intervallo di misura (tre fasi) |
10A+10A: 0.5mΩ~0.8Ω; 5A+5A: 10mΩ~1.6Ω; 1A+1A: 0.1Ω~8.0Ω; 0.1A+0.1A: 2.0Ω~80Ω |
| Accuratezza |
± (( lettura × 0,2% + 2 cifre) |
| Moduli di prova di avvolgimento |
Avvolgimenti Yn, Y e Delta (Delta); prova simultanea in tre fasi con calcolo del tasso di squilibrio |
| Valutazione della stabilità |
Calcolo automatico del tasso di variazione della resistenza entro 5s, 15s e 30s per evitare errori di lettura dei dati |
| Visualizzazione |
schermo tattile capacitivo a colori reali da 7 pollici (1024×600); doppio funzionamento tramite controllo tattile completo o quadrante jog |
| Immagazzinamento dati |
200 gruppi di archiviazione integrata; archiviazione di dati di massa tramite disco USB (FAT/FAT32) |
| Stampa |
Stampa termica integrata per la stampa dei rapporti di prova |
| Protezioni |
Disconnessione alla corrente di 380 V, forza elettromotrice inversa, disconnessione, interruzione di corrente e cattiva protezione della terra |
| Fornitore di energia |
AC220V±10%, 50/60Hz |
| Temperatura di funzionamento |
-10°C~50°C |
| Umidità relativa |
< 90%, non condensante |
| Dimensioni |
400 × 315 × 223 mm |
| Peso |
9 kg |
Caratteristiche avanzate
- Avvolgimenti di tipo Yn, Y e Delta testati in tre fasi con calcolo automatico del tasso di squilibrio
- Corrente di uscita massima di 20 A e gamma di misura fino a 25 kΩ che copre quasi tutte le esigenze di prova in loco e fuori sito
- Integrazione del metodo del circuito magnetico saturabile e della funzione di degassaggio per una misurazione rapida e affidabile dei grandi trasformatori
- Valutazione automatica della stabilità mediante tasso di variazione della resistenza entro 5s, 15s e 30s per evitare errori di lettura dei dati
- Protezione completa contro il malconnessione di 380 V, la forza elettromotrice inversa, la disconnessione, il guasto di corrente e la cattiva messa a terra
- schermo a colori industriali da 7 pollici con doppio funzionamento mediante controllo tocco completo o quadrante jog
- Stampa termica integrata, 200 gruppi di archiviazione dei dati locali e archiviazione su disco USB di massa
- Collegare i fili di prova una volta per completare tutti gli elementi di prova della resistenza a corrente continua senza riordinare i fili
Domande frequenti
Q1: Qual è la corrente di uscita massima del tester di resistenza a corrente continua a tre fasi XHZ1320AX?
la corrente di uscita monofase varia da 20A a < 1mA (20A, 10A, 5A, 1A, 0,1A, 10mA e < 1mA), mentre la corrente di uscita trifase supporta 10A+10A, 5A+5A, 1A+1A e 0,1A+0,1A,di cilindrata superiore a 50 cm3.
D2: Quali tipi di connessioni di avvolgimento possono essere testati?
Le avvolgimenti di tipo Yn, Y e Delta possono essere sottoposte a prova; sono supportate prove simultanee in tre fasi e viene calcolato automaticamente il tasso di squilibrio delle tre fasi,che migliora notevolmente l'efficienza dei test sul campo.
D3: Il tester supporta la degassatura?
Lo strumento integra il metodo del circuito magnetico saturabile e una funzione di degassaggio.rendendolo ideale per la misurazione rapida della resistenza a corrente continua dei grandi trasformatori eliminando gli effetti del magnetismo residuo sulla precisione della prova.
D4: Quali misure di protezione sono previste per la sicurezza sul posto?
Il tester fornisce una protezione completa contro il malconnessione a una corrente di 380 V, la forza elettromotrice inversa, la disconnessione del filo di prova, il calo improvviso della corrente e la cattiva messa a terra,garantire un funzionamento sicuro in ambienti di campo difficili.
D5: Come vengono conservati e stampati i risultati dei test?
Fino a 200 gruppi di dati di prova possono essere memorizzati localmente e i dati di massa possono essere esportati tramite l'interfaccia USB (disco USB in formato FAT/FAT32).Una stampante termica integrata consente la stampa istantanea dei rapporti di prova sul cantiere.
