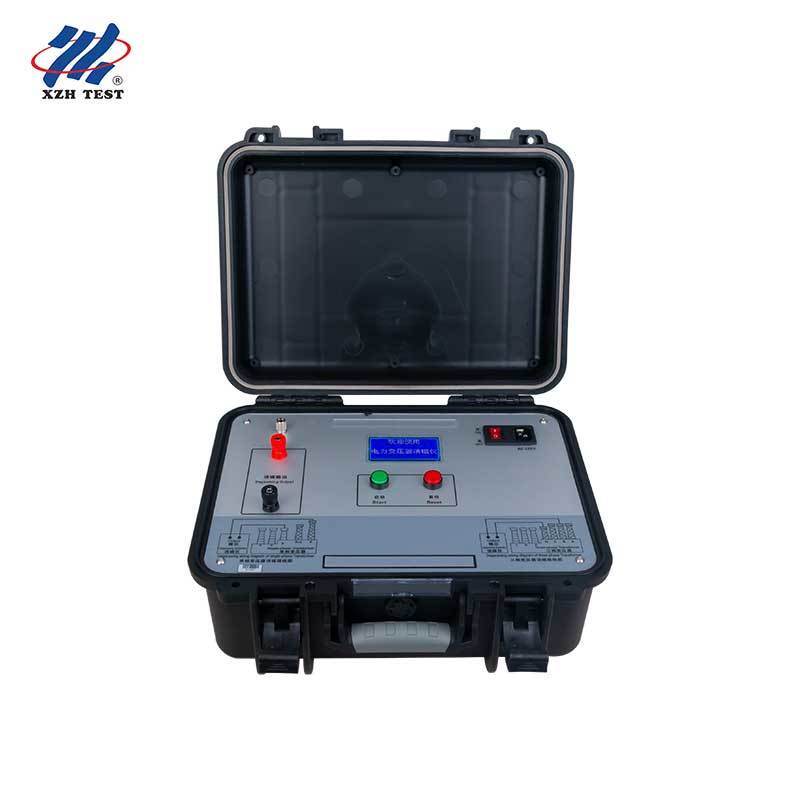

Demagnetizzatore per trasformatori| XHXC110
Il demagnetizzatore per trasformatori XHXC110 è un dispositivo dedicato all'eliminazione dei pericoli di magnetismo residuo dopo i test di resistenza DC di grandi trasformatori di potenza e trasformatori di misura. A causa dell'isteresi intrinseca dei materiali ferromagnetici, il magnetismo residuo rimane nel nucleo di ferro dopo le misurazioni del rapporto di trasformazione e della resistenza DC. Quando il trasformatore viene energizzato, questo magnetismo residuo causa la saturazione del nucleo per mezzo ciclo, generando un gran numero di armoniche nella corrente di eccitazione. Ciò non solo aumenta il consumo di potenza reattiva, ma può anche causare un funzionamento errato dei dispositivi di protezione a relè e comportare perdite economiche. L'XHXC110 rimuove il magnetismo residuo in modo sicuro ed efficiente prima dell'energizzazione del trasformatore, proteggendo il trasformatore dall'impatto della corrente di spunto di magnetizzazione e garantendo una messa in servizio e un funzionamento sicuri.
Applicazioni e pubblico di riferimento:Progettato per i produttori di trasformatori che eseguono la smagnetizzazione pre-consegna e l'accettazione in fabbrica, i team di test preventivi di centrali elettriche e utility che preparano i trasformatori per una energizzazione sicura, i team di messa in servizio e accettazione di nuove sottostazioni, gli istituti di test ad alta tensione e i fornitori di servizi di test di resistenza DC, e i produttori di trasformatori di misura e le officine di manutenzione che devono eliminare il magnetismo residuo prima dell'energizzazione.
Specifiche chiave
| Parametro |
Specifiche |
| Corrente di smagnetizzazione |
10A, 5A, 1A, 500mA, 200mA (personalizzabile) |
| Modalità di smagnetizzazione |
Manuale, Automatica |
| Tempo di smagnetizzazione |
Manuale 3 min per volta; Automatica 9 min per volta |
| Effetto di smagnetizzazione |
Superiore al 90% per volta |
| Progresso della smagnetizzazione |
Da 0 a 100% visualizzato in tempo reale |
| Alimentazione di lavoro |
AC220V±10% |
| Frequenza di alimentazione |
50Hz±1Hz |
| Temperatura di lavoro |
-25°C a 50°C |
| Umidità di lavoro |
≤90% |
| Peso |
5kg (esclusi i cavi di prova) |
| Campo di applicazione |
Trasformatori di potenza di grandi dimensioni e trasformatori di misura da 35kV e superiori, in particolare trasformatori di grande capacità da 330kV e superiori |
Funzionalità avanzate
Adotta tecnologia brevettata del principio di attenuazione a conversione di frequenza DC
I trasformatori trifase necessitano solo della smagnetizzazione della fase B per raggiungere lo scopo
Giudizio automatico di corrente costante con acquisizione ed elaborazione dati AD a 16 bit
Modalità di smagnetizzazione intelligenti automatiche e manuali
Velocità di smagnetizzazione rapida: tempo singolo migliorato da 30 minuti a meno di 4 minuti
Effetto di smagnetizzazione evidente: tempo singolo migliorato dall'80% a oltre il 90%
Può utilizzare direttamente i cavi di corrente del test di resistenza DC, comodo da abbinare al tester di resistenza DC
Interfaccia cinese chiara con visualizzazione in tempo reale del progresso della smagnetizzazione
Adatto per trasformatori di potenza di grandi dimensioni e trasformatori di misura da 35kV e superiori prima dell'energizzazione, in particolare trasformatori di grande capacità da 330kV e superiori
Dimensioni ridotte e peso leggero, molto adatti per l'uso sul campo
Questo strumento fornisce agli ingegneri di test sui trasformatori una soluzione affidabile ed efficiente per l'eliminazione del magnetismo residuo, aiutando produttori, utility e team di messa in servizio a prevenire danni da corrente di spunto, malfunzionamenti della protezione a relè e inquinamento della qualità dell'energia prima dell'energizzazione del trasformatore.
FAQ
D1: Per chi è progettato questo demagnetizzatore per trasformatori?
È progettato per i produttori di trasformatori che eseguono la smagnetizzazione pre-consegna e l'accettazione in fabbrica, i team di test preventivi di centrali elettriche e utility che preparano i trasformatori per una energizzazione sicura, i team di messa in servizio e accettazione di nuove sottostazioni, gli istituti di test ad alta tensione e i fornitori di servizi di test di resistenza DC, e i produttori di trasformatori di misura e le officine di manutenzione che devono eliminare il magnetismo residuo prima dell'energizzazione.
D2: Perché è necessaria la smagnetizzazione prima dell'energizzazione del trasformatore?
Il magnetismo residuo nel nucleo del trasformatore causa la saturazione per mezzo ciclo quando il trasformatore viene energizzato, producendo una grande corrente di spunto e armoniche. Ciò può causare malfunzionamenti della protezione a relè, frequenti fallimenti di energizzazione, intervento di spunto simpatico di trasformatori vicini, interruzioni di corrente su larga scala, danni ai trasformatori e agli interruttori dovuti a forze elettodinamiche eccessive, ridotta accuratezza di misurazione del CT, inquinamento della qualità dell'energia e fluttuazioni di tensione. La smagnetizzazione prima dell'energizzazione elimina questi rischi e garantisce un funzionamento sicuro del trasformatore.
D3: Come rimuove l'XHXC110 il magnetismo residuo?
L'XHXC110 adotta il principio di attenuazione a conversione di frequenza DC. Utilizza il metodo di smagnetizzazione DC con ampiezza di corrente decrescente periodicamente e polarità di corrente che cambia periodicamente. Riducendo gradualmente il ciclo di isteresi e annullando i poli magnetici l'uno contro l'altro, il magnetismo residuo viene eliminato. In modalità automatica, lo strumento esegue la smagnetizzazione nella sequenza 10A, 5A, 1A, 500mA e 200mA fino a quando il progresso raggiunge il 100%, quindi si scarica automaticamente.
D4: Quali sono le specifiche e le prestazioni chiave?
La corrente di smagnetizzazione ha cinque marce: 10A, 5A, 1A, 500mA e 200mA che sono personalizzabili. La modalità manuale richiede circa 3 minuti per volta e la modalità automatica circa 9 minuti per volta, con un effetto di smagnetizzazione superiore al 90% per volta. Lo strumento funziona con alimentazione AC220V più o meno 10% a 50Hz più o meno 1Hz, opera a temperature da -25 gradi Celsius a 50 gradi Celsius con umidità non superiore al 90%, e pesa solo 5kg esclusi i cavi di prova.
D5: L'XHXC110 è comodo per l'uso sul campo?
Sì. Lo strumento è dotato di un design a due tasti: il tasto rosso per la selezione e il reset, e il tasto verde per la conferma e l'avvio. Ha un'interfaccia cinese chiara con visualizzazione in tempo reale della modalità di smagnetizzazione, del valore di corrente e del progresso, e può utilizzare direttamente i cavi di corrente di un tester di resistenza DC. Le sue dimensioni ridotte e il peso leggero di 5kg lo rendono molto adatto per l'uso in loco presso sottostazioni, centrali elettriche e siti di produzione.
