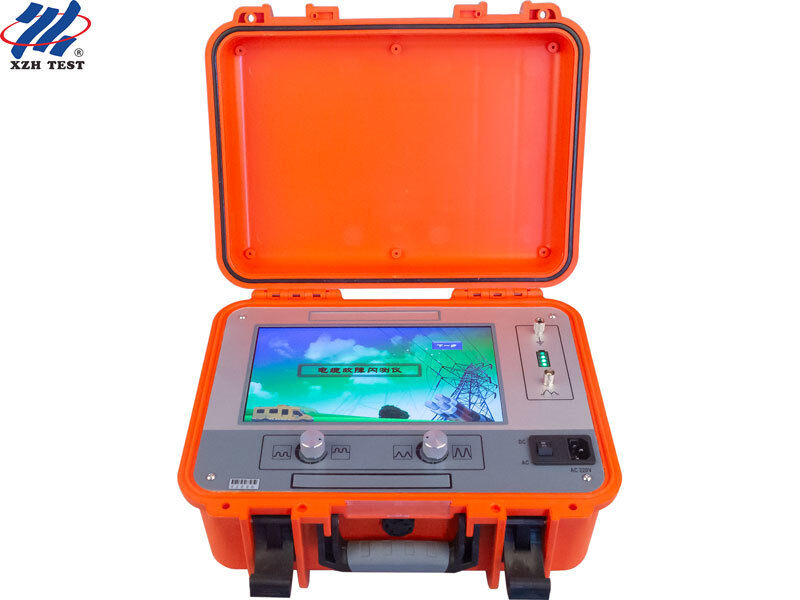

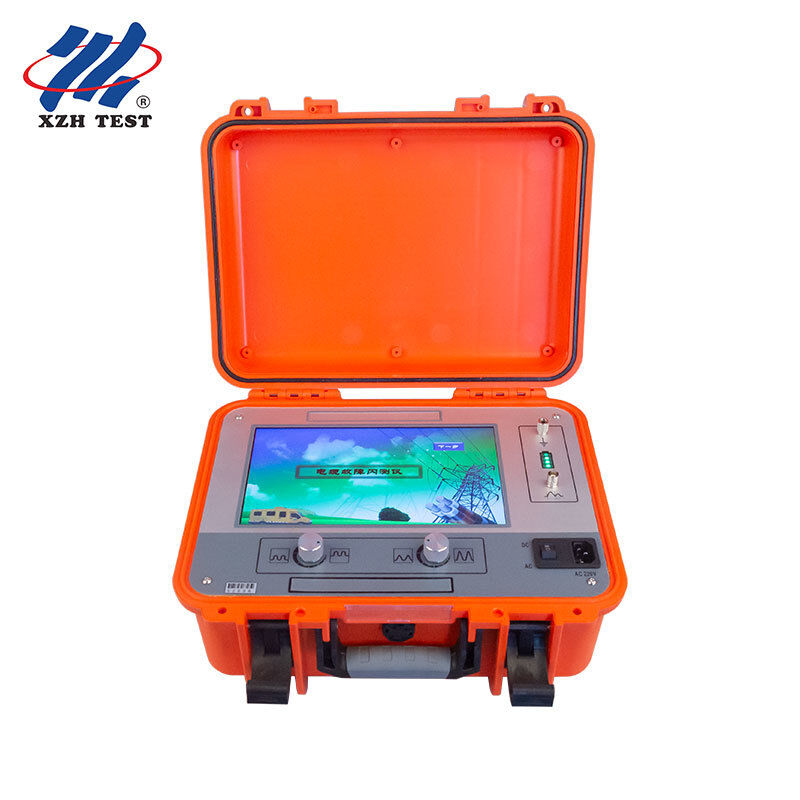

Portatile 10 pollici TDR Cable Locator di guasto 16 km 100MHz IP54 XHGG501D

L'XHGG501D è un pre-localizzatore portatile di guasti su cavi basato su TDR, progettato per diagnostica rapida in loco. Con un display LCD touch da 10 pollici, campionamento in tempo reale a 100 MHz e controllo centralizzato MCU a chip singolo, elimina la complessità associata agli strumenti di livello da laboratorio. Gli operatori collegano i cavi di prova, selezionano il preset di intervallo e premono start: lo strumento acquisisce, campiona ed elabora automaticamente la forma d'onda per determinare la distanza del guasto. Supportando sia metodi di campionamento a impulsi a bassa tensione che a flashover, l'XHGG501D copre guasti a bassa resistenza, circuiti aperti, cortocircuiti, guasti ad alta resistenza di perdita e guasti ad alta resistenza di flashover su cavi di alimentazione, cavi di controllo, cavi di comunicazione e cablaggi di illuminazione stradale. Integrato in un chassis protettivo IP54 e alimentato da una batteria al litio sostituibile sul campo, è lo strumento di scelta per le squadre di manutenzione delle utenze, gli appaltatori elettrici e gli ingegneri di assistenza sul campo che necessitano di risultati affidabili senza la curva di apprendimento.

La maggior parte dei localizzatori di guasti su cavi presuppone un ambiente controllato: alimentazione stabile, un banco di lavoro e un operatore addestrato con tempo per la configurazione. L'XHGG501D presuppone il contrario: una trincea bagnata dalla pioggia alle 17:30, luce diurna che svanisce e una squadra in attesa di autorizzazione. Ecco come appare una tipica distribuzione:

Nessun laptop. Nessun software esterno. Nessuna formazione specialistica. Lo strumento fa il lavoro pesante: l'operatore legge la distanza e dirige la squadra di scavo.

Molti tester di guasti su cavi "portatili" vengono forniti con uno schermo resistivo da 4,3 o 5 pollici che richiede uno stilo e presuppone un'illuminazione interna. L'XHGG501D utilizza un display TFT LCD completo da 10 pollici, della stessa classe dei tablet, con funzionamento touch che funziona anche con guanti. Questo non riguarda solo l'estetica:

• Visibilità completa della forma d'onda: Su uno schermo da 5 pollici, una forma d'onda a lungo raggio è compressa al punto che il picco di riflessione del guasto è largo pochi pixel. Sul display da 10 pollici con dati di campionamento a 100 MHz, gli operatori possono identificare visivamente il punto di inflessione del guasto senza fare affidamento esclusivamente sull'algoritmo di auto-analisi. Quando l'algoritmo segnala una riflessione al limite, comune su cavi vecchi con più giunti, l'operatore può confermare visivamente o sovrascrivere la lettura automatizzata.
• Controllo a doppia modalità: Touch screen per una rapida navigazione attraverso menu e preset; pulsanti codificati fisici per un posizionamento preciso del cursore durante la misurazione della forma d'onda del guasto. Due operatori possono lavorare contemporaneamente, uno naviga, uno misura, su tracce complesse con più guasti.
• Leggibile alla luce solare con antiriflesso: LCD di grado industriale con retroilluminazione a LED mantiene la visibilità a una luminosità di 280 nit. Operabile alla luce solare diretta in sottostazioni esterne e armadi stradali senza copertura ombreggiante.

L'XHGG501D campiona a veri 100 MHz, 100 milioni di punti dati al secondo, senza interpolazione software. Questo è importante a corto raggio: testando un cavo da 300 m con un impulso stretto di 0,1 µs, lo strumento raggiunge una risoluzione minima di 0,5 m, sufficiente a distinguere un guasto in un giunto del cavo da un guasto all'interno del giunto stesso. Il sistema di auto-ranging regola continuamente il guadagno e la profondità di campionamento, catturando l'impulso di riflessione indipendentemente dal fatto che arrivi a 0,2 µs (guasto vicino) o 80 µs (guasto lontano). Combinato con una zona cieca ≤ 20 m, una delle migliori della sua categoria, l'XHGG501D rileva in modo affidabile i guasti dai terminali di uscita verso l'esterno.

Articolo	Quantità	Articolo	Quantità
Localizzatore di guasti su cavi (unità principale)	1	Cavo Single-Q (1,5 m)	1
Cavo Dual-Q (2 m)	1	Campione	1
Cavo di alimentazione (1,8 m)	1	Tubo fusibile di sicurezza	1
Cavo di terra	1 (opzionale)	Manuale utente	1

Elenco componenti dello strumento
nome	quantità	immagine	nome	quantità	immagine
Pre-localizzatore di guasti su cavi	1		Linea Single Q	1
Linea Double Q	1		campione	1
cavo di alimentazione	1		Fusibile	alcuni
Cavo di terra (opzionale)	1
