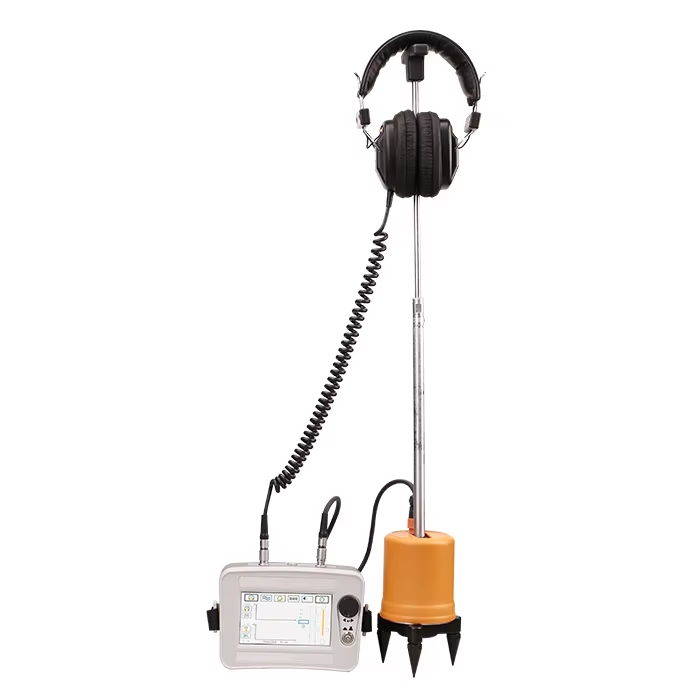

XHDD503E Localizzatore di Guasti Cavi con Sincronizzazione Acustico-Magnetica per Cavi Sotterranei

Localizzazione rapida e precisa dei punti di guasto per vari tipi di cavi con tecnologie di rilevamento avanzate.

Il localizzatore di guasti cavi utilizza i principi di rilevamento delle vibrazioni e dell'induzione elettromagnetica per individuare con precisione i guasti dei cavi. Un generatore di impulsi ad alta tensione crea scariche di flash over nel punto di guasto, con conseguenti onde di vibrazione, onde sonore e onde elettromagnetiche rilevate dalla sonda speciale dello strumento.

Questo strumento è adatto per individuare vari guasti in cavi di alimentazione, cavi coassiali ad alta frequenza, cavi di illuminazione stradale e fili interrati, inclusi guasti a bassa resistenza, cortocircuiti, circuiti aperti, perdite ad alta resistenza e flash over ad alta resistenza.

• LCD da 5 pollici touch-screen ad alta luminosità per la visibilità alla luce solare
• 4 modalità di test: standard, migliorata, riduzione del rumore e personalizzata
• 4 funzioni di posizionamento: sincronizzazione acustico-magnetica, acustica pura, magnetica pura e tensione a gradini
• Tecnologia di riduzione del rumore di fondo con più opzioni di filtraggio
• Funzioni BNR e mute per una migliore chiarezza del segnale
• Indicazione di deviazione del percorso per un tracciamento accurato
• Sensori di segnale con isolamento fisico multistrato con grado di impermeabilità IP65
• Batteria al litio integrata di grande capacità con caricabatterie rapido
• Design compatto e leggero con interfaccia operativa semplice

1. Metodo di sincronizzazione acustico-magnetica: Combina la misurazione acustica tradizionale con il rilevamento del segnale elettromagnetico per una precisa localizzazione dei guasti misurando le differenze di tempo tra i segnali.

2. Metodo del suono puro: Utilizza sensori di vibrazione acustica per convertire i segnali sonori in segnali elettrici per l'identificazione del punto di guasto tramite cuffie o display.

3. Metodo magnetico puro: Determina il percorso del cavo e la posizione del guasto attraverso le caratteristiche del segnale a impulsi rilevate dalle bobine di induzione.

4. Metodo a telaio A: Utilizza misurazioni della differenza di potenziale per individuare i guasti a terra nei cavi interrati attraverso l'analisi del campo elettrico.

• Unità principale del localizzatore di guasti cavi
• Sonda con tre artigli e biella
• Cuffie per il feedback del segnale
• Cavo di segnale a 7 conduttori per il collegamento strumento-sonda
• Caricabatterie per la ricarica della batteria
• Telaio A per il test della tensione a gradini
• Cavo di collegamento del telaio A
• Accessorio per il perno di terra
