XHDD503E Localizzatore di Guasti Cavi con Sincronizzazione Acustico-Magnetica per Cavi Sotterranei

Il localizzatore di guasti del cavo utilizza i principi del rilevamento delle vibrazioni e dell'induzione elettromagnetica per determinare la posizione specifica dei punti di guasto del cavo. Un generatore di impulsi ad alta tensione provoca una scarica di flashover nel punto di guasto e le conseguenti onde di vibrazione, onde sonore e onde elettromagnetiche vengono rilevate dalla sonda speciale dello strumento per una precisa localizzazione del guasto.

• LCD da 5 pollici touch-screen ad alta luminosità garantisce la visibilità alla luce solare
• 4 modalità di test: standard, migliorata, riduzione del rumore e personalizzata
• 4 funzioni di posizionamento: sincronizzazione acustico-magnetica, acustica pura, magnetica pura e tensione a gradino
• Tecnologia di riduzione del rumore di fondo con più opzioni di filtraggio
• Dotato di funzioni BNR e mute
• Capacità di indicazione della deviazione del percorso
• Sensori di segnale con isolamento fisico multistrato con grado di impermeabilità IP65
• Batteria al litio integrata di grande capacità con lungo tempo di standby e caricabatterie veloce
• Design compatto e leggero con una semplice interfaccia uomo-macchina

1. Metodo di sincronizzazione acustico-magnetica: Combina la misurazione acustica tradizionale con il rilevamento del segnale elettromagnetico per una precisa localizzazione dei guasti misurando le differenze di tempo tra i segnali.

2. Metodo del suono puro: Utilizza impulsi ad alta tensione per creare suoni di scarica nei punti di guasto, rilevati da sensori acustici sensibili per una localizzazione accurata.

3. Metodo magnetico puro: Rileva i segnali a impulsi attraverso bobine di induzione per determinare il percorso del cavo e le posizioni dei guasti.

4. Metodo a telaio A: Utilizza misurazioni della differenza di potenziale per individuare i guasti a terra nei cavi interrati rilevando le variazioni delle caratteristiche del campo elettrico.

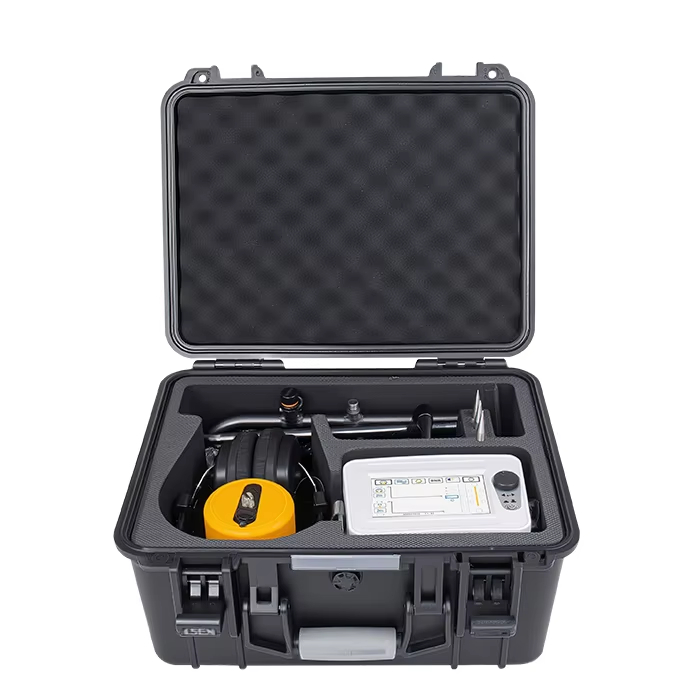

• Unità principale del localizzatore di guasti del cavo
• Sonda con biella
• Cuffie per il feedback del segnale
• Cavo di segnale a 7 conduttori
• Caricabatterie
• Telaio A per il test della tensione a gradino
• Cavo di collegamento del telaio A
• Accessorio per il perno di terra

Il telaio A entra automaticamente in modalità test quando è collegato. Gli indicatori rosso e verde mostrano le variazioni dell'intensità del segnale quando ci si avvicina al punto di guasto, con la massima deflessione che si verifica circa 5 metri prima e dopo la posizione del guasto.
