Generatore di sovratensione dedicato da 35 kV XHHV535-4T
Modello: XHHV535-4T 2450J Scarica 3 modalità operative
Disegnati per:Equipaggi di manutenzione della rete di cavi 35 kV, appaltatori di localizzazione dei guasti, squadre di prova delle sottostazioni di servizi pubblici
Valore di base:Un generatore di sovratensioni di 35 kV appositamente costruito, senza commutazione multi-voltaggio, senza compromessi, 2450 joule di energia di scarica ottimizzata per una classe di tensione,con tre modalità operative per abbinare la strategia di localizzazione del guasto.
Perché un'unità dedicata a 35 kV
I generatori di sovratensione multi-voltaggio si compromettono ad ogni passo di tensione. I valori del condensatore, i tempi di scarica e la distribuzione dell'energia sono medi in tutte le gamme.L'XHHV535-4T elimina questo compromesso dedicando l'intero stadio di potenza e il condensatore 4μF alla classe 35kVIl risultato: 2450 joule di energia di scarica pulita e controllata, ottimizzata per le reti di cavi a media tensione da 33 kV a 35 kV.
Per le imprese di servizi pubblici e gli appaltatori la cui flotta opera principalmente con cavi di distribuzione e di subtrasmissione a 35 kV, un'unità dedicata significa che non ci sono errori del selettore di tensione,Nessuna accensione accidentale nella gamma sbagliata, e caratteristiche di sovratensione coerenti in ogni evento di localizzazione della falla.
Tre modalità di funzionamento un strumento, qualsiasi strategia di errore
DC Resistenza
L'uscita continua di corrente continua per il cavo deve resistere alla prova di tensione secondo gli standard IEC.
Pulso singolo
L'operatore controlla il momento di scarica, ideale per la verifica acustica in un sospetto punto di guasto o quando si coordina con un equipaggio all'estremità.
Ciclo automatico
La modalità standard per il posizionamento acustico-magnetico ritmico pulsante crea firme acustiche coerenti per il rilevamento XHDD503.
Specifiche tecniche
| Parametro | Specificità |
|---|
| Intervallo di tensione di uscita | 035 kV DC, regolabile continuamente |
| Capacitore interno | 4 μF (dedicato al range di 35 kV) |
| Energia massima di scarica | 2,450 J (a 35kV / 4μF) |
| Classificazione della potenza di sovratensione | 2 kVA |
| Precisione di misura HV | 2Divisore di tensione di grado 0,5, doppio contatore analogico (kV + mA) |
| Moduli di funzionamento | Resistenza a corrente continua · Pulso singolo (manuale) · Ciclo automatico (intervallo di circa 5 s) |
| Sistemi di sicurezza | Interblocco di avvio in posizione zero, scarica automatica del condensatore in arresto, protezione da sovraccarica/sovoltamento |
| Funzioni aggiuntive | Modulo integrato di campionamento della forma d'onda del guasto del cavo (uscita Q9 per il localizzatore TDR), modalità di prova di tensione di resistenza a corrente continua |
| Dimensioni | Disegno montato su carrello con volano integrato e maniglia di trasporto |
| Peso | ~ 119 kg |
| Fornitore di energia | AC 220V ± 10%, 50Hz ± 2Hz (altre frequenze possono essere personalizzate) |
| Temperatura di funzionamento | -20°C a +50°C |
| Visualizzazione | Doppio contatore analogico ‡ voltmetro + ammetro |
| Marca / Origine | XZH TEST / Xi'an, Shaanxi, Cina |
| Certificazione | CE, ISO |
2450J contro tipici generatori multi-voltaggio:A 35kV con 4μF, l'XHHV535-4T produce fino al 20% in più di energia di scarica rispetto alle unità multi-voltaggio in impostazioni comparabili. This additional energy translates directly into louder acoustic signatures at the fault point — critical for pinpointing high-resistance faults where weak discharges are otherwise undetectable at the surface.

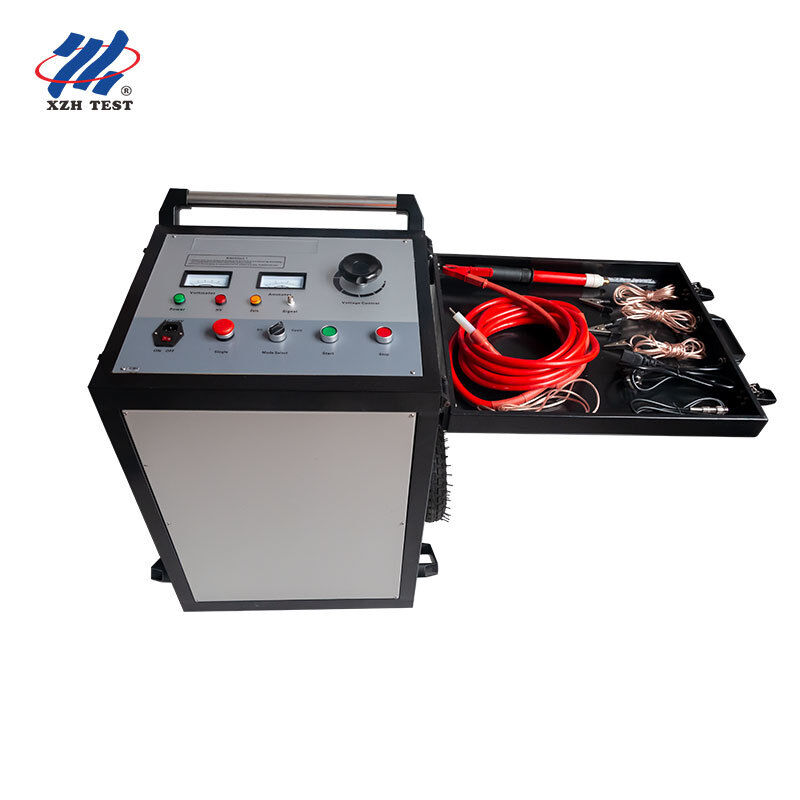

Controlli del pannello di controllo progettati per la memoria muscolare
Il layout di controllo dell'XHHV535-4T segue una logica sequenza operativa da sinistra a destra, riducendo al minimo il tempo di addestramento e l'errore dell'operatore nelle condizioni di campo:
| Controllo / Indicatore | Funzione |
|---|
| Ammeter / Voltmeter | Doppia analogica di grado 2.5 |
| Indicatore zero (giallo) | Lumina quando il pulsante di regolazione della tensione è in posizione zero |
| Indicatore HV (rosso) | Luce quando l'alimentazione ad alta tensione è attiva serve come avvertimento visivo a tutto il personale all'interno dell'area di prova |
| Indicatore di potenza (verde) | Conferma che l'ingresso AC 220V è presente dopo l'attivazione dell'interruttore di alimentazione principale |
| Selettore di modalità | Interruttore rotativo a tre posizioni: resistenza a corrente continua · impulso singolo · ciclo automatico |
| Tasto di avvio | Abilita l'uscita HV solo efficace in posizione zero (interblocco zero-start). |
| Tasto di arresto | Taglia immediatamente l'uscita HV, scarica il relè di avvio e attiva la scarica automatica del condensatore |
| Manopola di controllo della tensione | Regolabile continuamente da 0 a 35 kV, la rotazione in senso orario aumenta la potenza. |
Architettura del sistema integrato
- Fonte ad alta tensione di corrente continua:Trasformatore e raddrizzatore integrati, che producono una potenza di corrente continua pulita da 0 a 35 kV senza alimentazione HV esterna
- Capacitore di accumulo di energia:4μF condensatore dedicato, abbinato allo stadio di uscita da 35kV per una densità di energia ottimale e tempi di scarica
- Assemblaggio della sfera di scarico:Spazio di scarico meccanizzato in precisione all'interno di una camera blindata, che produce caratteristiche di sovratensione controllate e ripetibili per ogni ciclo di scarico
- Circuito di scarica automatica:Al comando Stop o alla perdita di corrente, il condensatore interno viene automaticamente scaricato attraverso una resistenza di perdite di sicurezza. Il voltmetro scende a zero, confermando lo stato sicuro prima della disconnessione del cavo.
Flusso di lavoro standard per la localizzazione dei guasti con XHHV535-4T
- Pre-localizzazione:Collegare un localizzatore di guasti del cavo TDR (serie XZH TEST 502) per individuare la distanza di guasto approssimativa.Il modulo interno di campionamento della forma d'onda del 4T fornisce un segnale Q9 per l'acquisizione sincronizzata del TDR
- Modalità impostata:Selezionare la modalità ciclo automatico per l'indicazione acustico-magnetica o resistenza a corrente continua per la verifica dell'isolamento prima della riparazione
- Controllo zero e avvio:Confermare indice giallo zero è accesa, premere Start, quindi aumentare la tensione al livello di sovratensione obiettivo tramite il pulsante di controllo della tensione
- Punto esatto:In modalità Auto Cycle, il 4T fornisce scariche 2450J ogni ~ 5 secondi.Impiegare un puntatore acustico-magnetico (XHDD503) lungo la sezione del cavo pre-locata per catturare il suono e i segnali elettromagnetici di scarica, restringendo la ricerca alla posizione esatta del guasto
- Fermo e scarica:Premere STOP il 4T taglia automaticamente l'uscita HV e scarica il condensatore interno. Verificare voltmetro legge zero prima di scollegare cavi di uscita
Precauzioni di sicurezza 35 kV
- 35 kV è un livello di tensione letale solo tecnici ad alta tensione qualificati possono utilizzare questa apparecchiatura
- L'indicatore giallo Zero deve essere illuminato prima di premere Start questo è un blocco di sicurezza obbligatorio
- Non toccare i cavi di uscita, la barra di scarico o qualsiasi connessione HV mentre l'indicatore HV rosso è acceso
- Premere Stop immediatamente se si rilevano letture anormali del contatore, suoni di arco o odori di bruciore
- Verificare sempre che il voltmetro ritorni a zero e che la scarica automatica sia completa prima di avvicinarsi all'area di prova o di scollegare i cavi
- Collegare il terminale di terra dell'unità alla rete di terra della stazione prima dell'alimentazione
¢Domande frequenti
D: Come funziona un generatore di sovratensione ad alta tensione nel rilevamento di guasti del cavo?
Il generatore di sovratensione scarica un impulso ad alta energia nel cavo difettoso, creando un arco di alta tensione controllato al punto di guasto.Questo arco produce sia un segnale acustico (un rumore forte rilevabile dai microfoni a terra) sia un impulso elettromagnetico (rilevabile da un ricevitore induttivo)Combinando i tempi di arrivo dei segnali acustici ed elettromagnetici, gli operatori possono individuare con precisione l'esatta posizione del guasto con una tecnica nota come sincronizzazione acustico-magnetica.
D: Qual è la gamma di tensione da selezionare per i diversi tipi di cavi?
Per i cavi a bassa tensione (fino a 1 kV), utilizzare l'intervallo di 8 kV o 12 kV. Per i cavi di distribuzione a media tensione (6-15 kV), utilizzare la tensione nominale di funzionamento.l'intervallo di 16 kV è appropriato. Per i cavi di trasmissione ad alta tensione (35 kV e superiori) utilizzare la gamma 32 kV.Consultare sempre le specifiche di tensione massima di prova del produttore del cavo e assicurarsi che durante il funzionamento ad alta tensione siano mantenuti tutti i requisiti di sicurezza..
D: Quali sono le precauzioni di sicurezza da osservare durante il funzionamento del generatore di sovratensioni?
Il test del generatore ad alta tensione richiede rigorosi protocolli di sicurezza.Impostare un perimetro di sicurezza di almeno 5 metri intorno alla zona di prova con segnali di avvertimento. Tutto il personale deve indossare un EIP appropriato, compresi vestiti ad arco, guanti isolanti HV e guanti dielettrici.arresto di emergenza, e il blocco a tensione zero forniscono strati aggiuntivi di protezione ma non dovrebbero mai sostituire adeguate procedure di sicurezza.
D: Qual è il vantaggio di più livelli di energia (Joule) su questa unità?
Diversi livelli di energia servono a scopi diagnostici diversi.864J1024J) sono ideali per la conferma iniziale dei guasti e per individuare i guasti ad alta resistenza in cui un'energia eccessiva potrebbe peggiorare il danno del cavo. L'energia media (1225J2048J) fornisce la potenza ottimale del segnale acustico per la maggior parte delle operazioni di routine di individuazione di guasti.o difetti ad alta impedenza che richiedono una generazione di arco più forte per produrre una firma acustica rilevabileLa selezione a tre livelli consente agli operatori di abbinare la produzione di energia alle condizioni di campo.
D: Quale garanzia e supporto sono inclusi con questo generatore di sovratensioni?
Garanzia standard di 12 mesi contro difetti di fabbricazione con supporto tecnico a vita. certificato CE e ISO 9001:2015. Ogni unità include il generatore di sovratensioni, cavo di uscita HV, cavo di terra,bastone di scarico, manuale d'uso e una soluzione di trasporto protettiva. installazione in loco, messa in servizio e formazione sulla sicurezza degli operatori sono disponibili su richiesta.e diodi HV sono immagazzinati per una rapida sostituzione.
