XHGG502A2
Descrizione

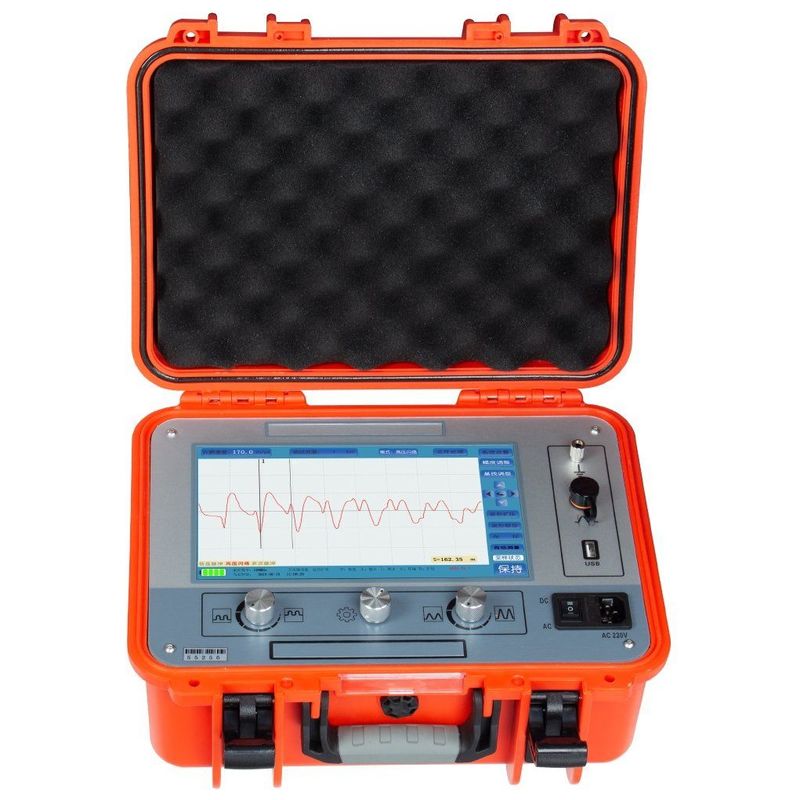

Il tester di guasti del cavo adotta un computer touch integrato da 10,1 pollici di livello industriale, un'interfaccia software di funzionamento semplice, circuiti e dispositivi integrati di livello industriale,con una batteria a ioni di litio di grande capacità, che è stabile, affidabile e facile da usare.
Questo misuratore di guasti di cavi è uno strumento speciale per misurare e analizzare lo stato e la distanza di guasto dei cavi di alimentazione.Questo tester di guasti del cavo utilizza una combinazione di tecnologia elettronica moderna e tecnologia informatica per ottenere il filtraggio del segnale, acquisizione, elaborazione dei dati, visualizzazione grafica e analisi grafica, misurazione della velocità del cavo, prova della lunghezza del cavo, prova della distanza di guasto del cavo.
Questo tester di guasti per cavi è adatto per guasti di bassa resistenza, cortocircuito, circuito aperto e disconnessione di cavi di alimentazione, cavi coassiali ad alta frequenza, cavi di illuminazione stradale,e fili sepolti di vari materiali con diverse sezioni trasversali e supporti, nonché perdite ad alta resistenza e flashover ad alta resistenza.1 Requisiti antiinterferenza per le apparecchiature di prova utilizzate in siti industriali", "DL/T 849.1-2019 Condizioni tecniche generali per i tester speciali per apparecchiature elettriche Parte 1: tester flash di guasto del cavo",Requisiti della norma "JJF1042-2020" "Specificazioni di taratura per i tester di guasti dei cavi".
Modalità di lavoro: TDR (impulso a bassa tensione), flashover ad alta tensione (ICE (impulso di corrente) / decadimento)
Caratteristiche
• Display TFT touch a colori da 10,1 pollici;
• sistema integrato, modalità di visualizzazione e di funzionamento sicure, stabili e semplici;
• con funzione di prova della velocità d'onda del cavo, della lunghezza del cavo e della distanza di guasto;
• campionamento continuo completamente automatico, cattura della forma d'onda in ogni momento, tempestiva e accurata.
• dotato di regolazione automatica dell'intervallo di prova, analisi automatica della forma d'onda e visualizzazione della distanza di prova.
• Menù completo in inglese, due modalità di funzionamento dei pulsanti touch e codificati, semplici, veloci e affidabili.
• Dotato di tecnologia di prova del metodo dell'impulso a bassa tensione, metodo flashover ad alta tensione, il display di forma d'onda è liscio e facile da interpretare.
• Lo strumento ha potenti capacità di elaborazione dei dati, che consentono agli utenti di gestire e archiviare file di forma d'onda.
• ha una funzione di memorizzazione delle forme d'onda di prova massiccia:le forme d'onda testate in loco possono essere convenientemente memorizzate nello strumento nell'ordine specificato dalla denominazione cinese per il richiamo e l'osservazione in qualsiasi momento; può memorizzare più di 8.000 record di impulsi a bassa tensione e di flashover ad alta tensione e di impulsi multiplie file di forma d'onda possono essere importati nel software per la gestione e l'analisi utilizzando la comunicazione USB.
• Luminosità ultra elevata, luminosità di retroilluminazione LED raggiunge 280 nit, risoluzione 1024*600, conveniente per ambienti esposti alla luce solare diretta in funzione.
Specifica tecnica
| Frequenza di campionamento |
80MHz |
| Amplitudine dell'impulso a bassa tensione |
100V±15% |
| Intervallo |
≥65km |
| Suono di provae |
300 m/1 km/5 km/25km/65km |
| Larghezza dell'impulso |
0.125US- No, no.50US/2.50US- Sette.25US- 10 anni.0US |
| Risoluzione minima |
0.1m |
| Area cieca di prova |
≤20m |
| Errore di misura |
≤±(0,5%×L+1m), L è la lunghezza del cavo |
| Modalità di alimentazione |
carica AC110V~240V, 50Hz/60Hz |
| Volume e peso |
L358 mm × W284 mm × H168 mm -4,7 kg |
| Condizioni di lavoro |
Temperatura -20oC~+65oC, umidità relativa 90%, pressione atmosferica 750±30mmHg |
Lista di imballaggio
XHDD503B
Introduzione Il localizzatore di guasti del cavo XHDD503B utilizza il metodo di sincronizzazione acustica e magnetica per determinare il punto di guasto del cavo di alimentazione.Il flashover elettronico è generato dal generatore di scarica da impatto, raccolti e amplificati dalla sonda corrispondente, e la posizione precisa del punto di guasto è determinata dal giudizio uditivo e visivo.È un dispositivo che completa il posizionamento preciso del punto di guasto del cavo all'interno dell'intervallo di misurazione approssimativo e raccoglie la differenza di tempo acustico e magneticoEsso integra la tecnologia di posizionamento, il test assistito dal percorso e altre tecnologie.fornire modalità di prova multiple e informazioni rapide ricche e diverse per completare in modo efficiente e accurato la localizzazione delle difetti del cavo.
Indicatori tecnici
| AcusticoC- funzione a punto fisso sincrona magnetica |
| AcusticoC- funzione a punto fisso sincrona magnetica |
Canale sonoro |
a) Larghezza di banda
Tutti passano: 100Hz~1500Hz.
Passaggio basso: 100 Hz ~ 400 Hz.
Qualcomm: 150Hz~1500Hz.
Passaggio di banda: 200Hz~600Hz.
b) Segnale massimo Guadagno: >= 100 dB.
c) Precisione a punto fisso: 0,1 m. |
| Canale di campo magnetico |
Maggior guadagno di segnale: >= 100 dB |
| Modalità di posizionamento del tempo di transito acustico-magnetico: visualizzazione della forma d'onda, visualizzazione del tempo di transito acustico e magnetico. |
| Guadagno del segnale: regolabile da 1 a 8 livelli. |
| Canale di campo magnetico: regolabile da 1 a 8 livelli |
| Il grafico a barre indica la forza del segnale sonoro e la soglia di attivazione del suono (0 a 99 livelli) è regolabile. |
| L'intensità del segnale elettromagnetico è indicata da un grafico a barre, la soglia di attivazione del campo magnetico (da 0 a 99 livelli) è regolabile e ha una funzione di comando di attivazione del campo magnetico. |
| Indicazione grafica a barre della forza del segnale elettromagnetico, soglia di attivazione del campo magnetico regolabile, con funzione di attivazione immediata del campo magnetico. |
| modalità di posizionamento della differenza temporale acustico-magnetica: visualizzazione della forma d'onda, la differenza temporale acustico-magnetica massima è di 80 ms, che può essere calcolata automaticamente e analizzata manualmente;può registrare l'ultima volta differenza di tempo acustico-magnetico. |
| Fornitore di alimentazione: |
a) Batteria: batterie agli ioni di litio integrate, tensione 8,4V, capacità 2,4Ah
b) Tempo di utilizzo: tempo di utilizzo continuo > 8 ore;
c) Caricabatterie: ingresso AC220V±10%, 50Hz; uscita nominale 8,4V, 1A
d) Tempo di ricarica: <3ore. |
| Modalità di visualizzazione: LCD a colori da 5 pollici, risoluzione 854*480, con funzione touch. |
| Temperatura dell'ambiente di funzionamento: -20°C-65°C, umidità≤90% RH, altitudine < 4500 m. |
