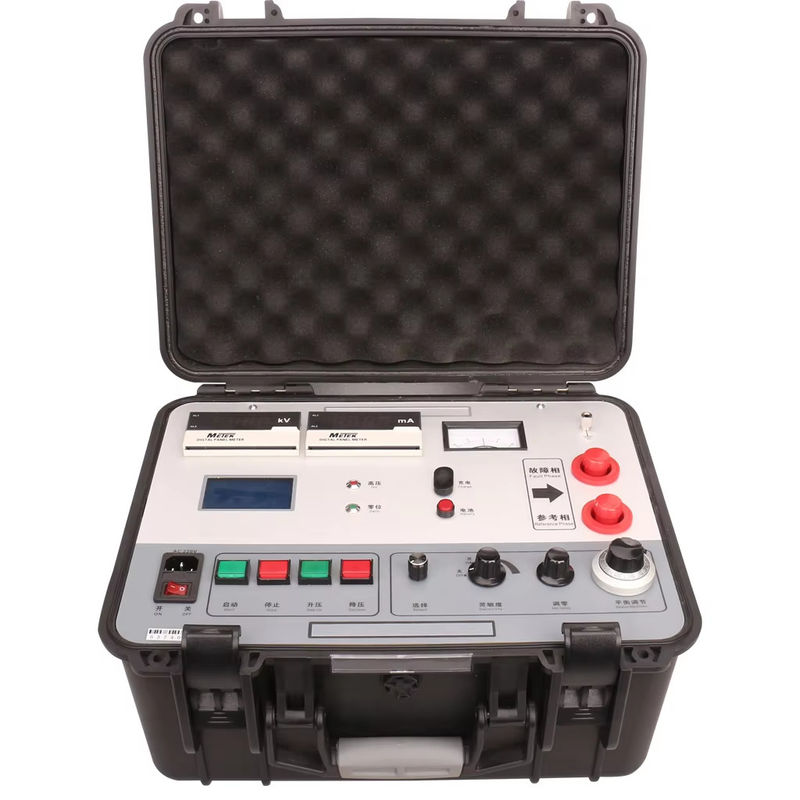

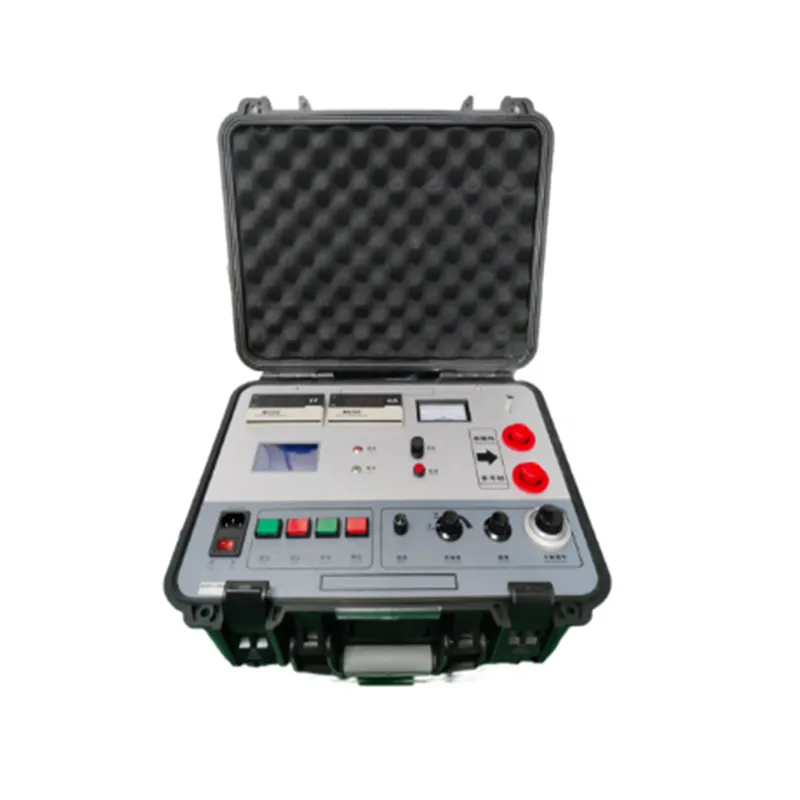

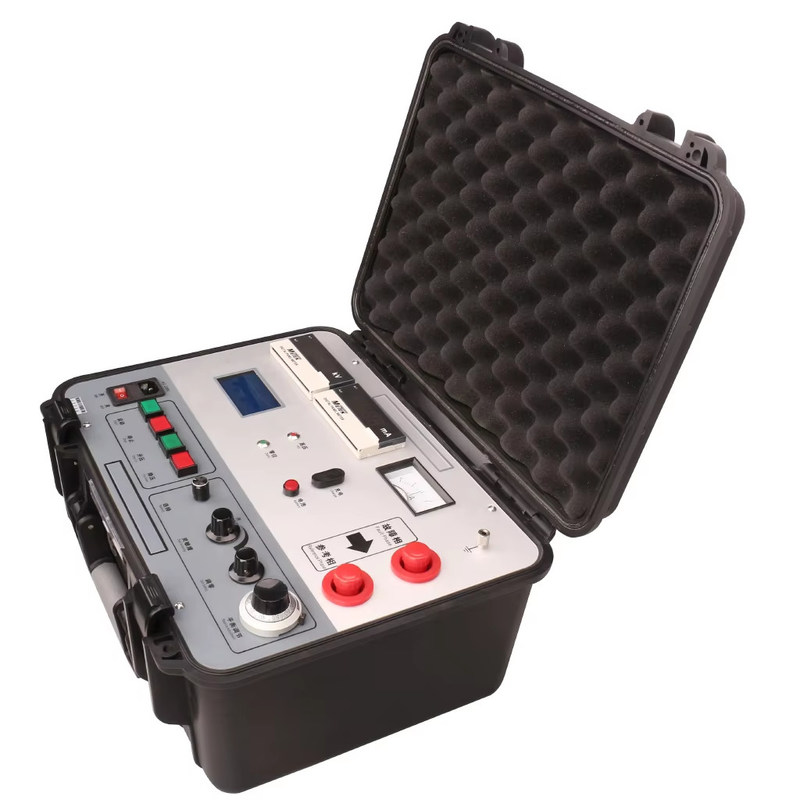

Tester per guasto della guaina esterna del cavo di alimentazione 7500V con metodo a ponte HV

Introduzione
Il tester di guasti della guaina esterna del cavo XHHG521A è progettato in base al principio del ponte di MURRAY e può essere utilizzato per individuare i punti di rottura di vari fili e cavi e i punti difettosi che non hanno rotture ma bassi valori di resistenza di isolamento.

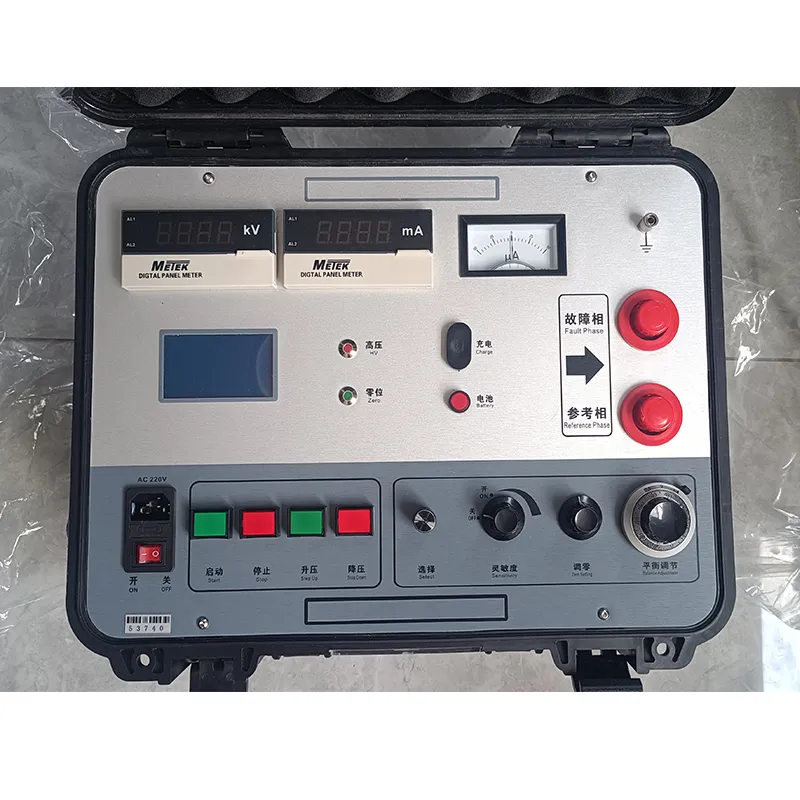

L'apparecchiatura utilizza un regolatore di tensione elettrico e un trasformatore di tipo R per formare una sorgente di corrente costante ad alta tensione e il funzionamento a pulsante può aumentare o diminuire la tensione. La tensione a vuoto è di 7500 V, la corrente di cortocircuito è di 100 mA e vengono utilizzati un amplificatore ad alta sensibilità e un galvanometro per indicare l'equilibrio. Forma un ponte bilanciato con un potenziometro proporzionale e il tutto è posto ad alto potenziale. Il cavo di misura è un cavo in gomma ad alta tensione a due conduttori appositamente progettato. Il metodo di misurazione della resistenza a quattro terminali viene utilizzato per evitare errori causati dalla resistenza del cavo. L'intero pannello è a basso potenziale. Funzionamento one-touch, inserire la lunghezza del cavo e calcolare automaticamente la distanza del guasto. La sorgente ad alta tensione e il ponte sono integrati in una scatola protettiva portatile. Pertanto, il dispositivo ha alta tensione, leggerezza, facilità d'uso e sicurezza.

I ponti ad alta tensione sono particolarmente adatti per

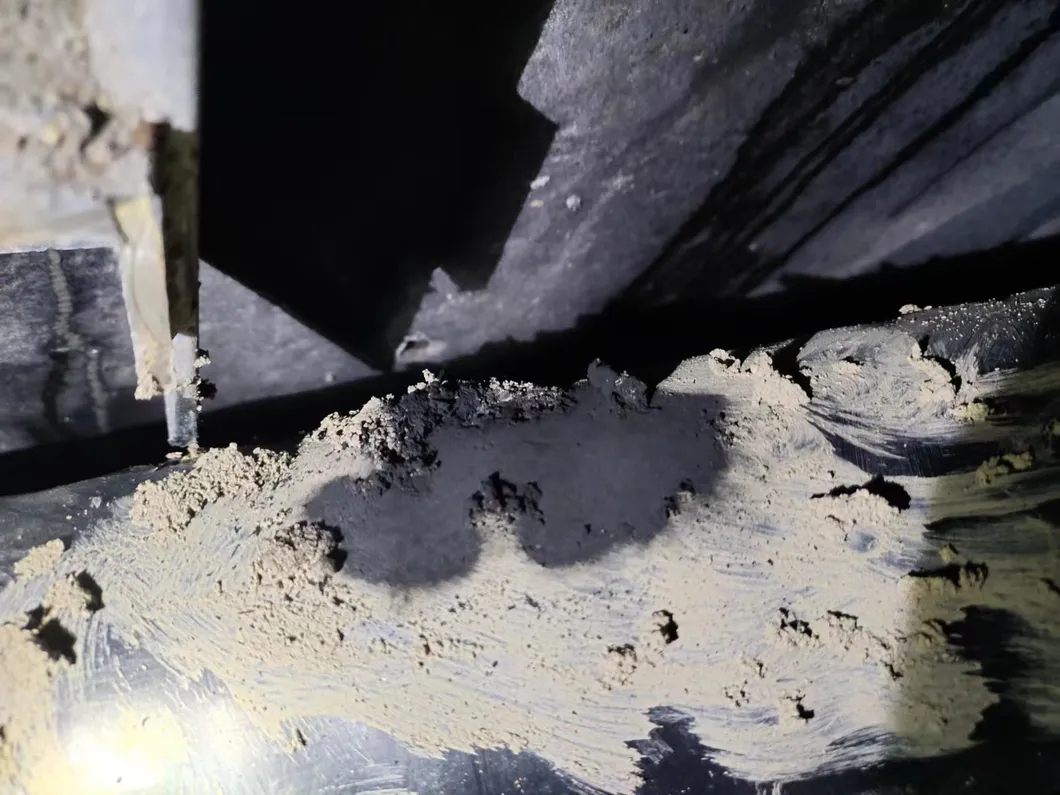

1. Il punto di rottura ad alta resistenza del cavo dopo la posa, in particolare il punto di rottura ad alta resistenza lineare che è difficile da bruciare in bassa resistenza, come la rottura ad alta resistenza lineare del giunto intermedio del cavo.
2. Punto di rottura di tipo flashover. Dopo la rottura, la sorgente di corrente costante può mantenere l'arco, una corrente stabile scorre attraverso il ponte e il ponte ha una sensibilità sufficiente.

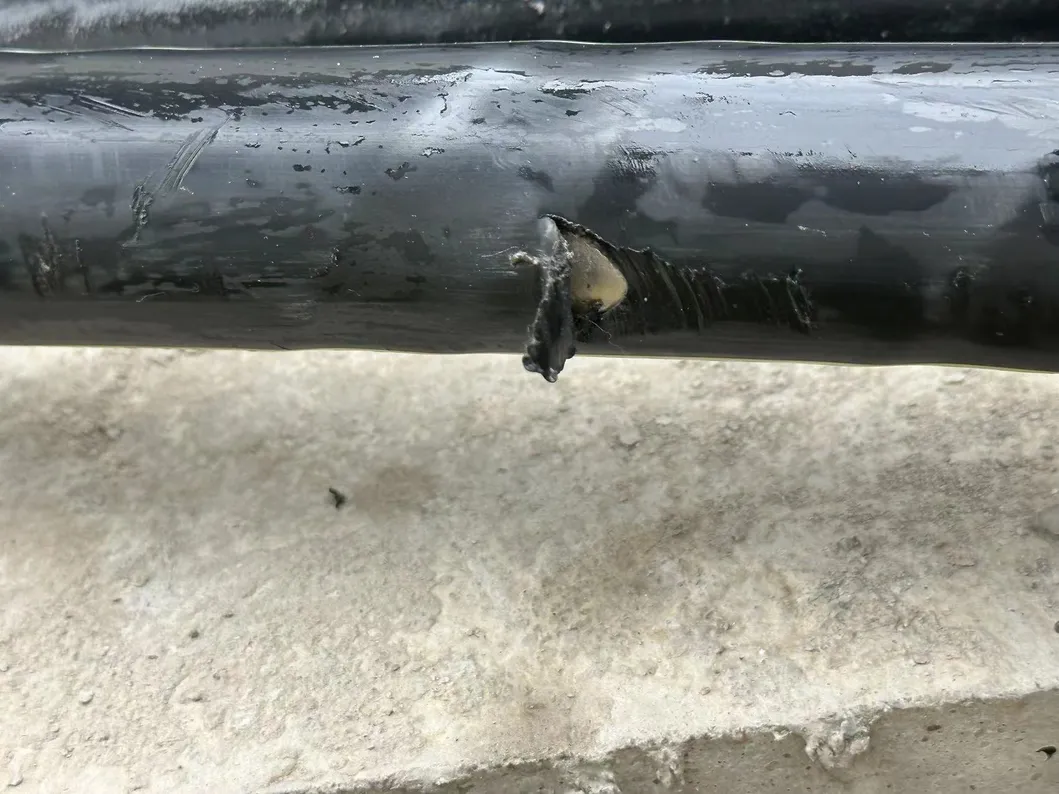

3. Difetti che non si sono ancora rotti ma hanno una bassa resistenza, come difetti di isolamento rilevati con un megometro che hanno una bassa resistenza del cavo ma non si rompono sotto la tensione di esercizio.
