Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator

Name: Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHD523L
Price: 1,050.00 USD
Availability: InStock

Dettagli del prodotto:

Luogo di origine:	Cina
Marca:	XZH Test
Certificazione:	CE/ISO
Numero di modello:	XHHD523L

Informazione dettagliata

Luogo di origine:

Cina

Marca:

XZH Test

Certificazione:

CE/ISO

Numero di modello:

XHHD523L

Evidenziare:

High Light

Evidenziare:

Indicatore di guasto del cavo a tensione regolabile

Tester di guarnizione dei cavi di alimentazione sotterranei

un rilevatore di guasti basato sulla frequenza

Trading Information

Quantità di ordine minimo:

1 Unità

Imballaggi particolari:

Scatola di legno

Tempi di consegna:

5-8 giorni di lavoro

Termini di pagamento:

T/t

Capacità di alimentazione:

2000 unità/anno

Descrizione di prodotto

Informazioni di base.

Modello N.O.

XHHD523L

Modalità di prova

Prova salvata

Utilizzatori

Testatore di cavi audio, testatore di cavi coassiali, testatore di cavi digitali

Regione di prova

Formaggio del cavo

Certificazione

CE, ISO

Personalizzato

Colore

Arancione

Frequenza di prova

128Hz/111Hz/105Hz/94Hz ((Afc)

Risoluzione

0.5m

Pacchetto di trasporto

Scatola di legno piena di schiuma

Specificità

350 mm*280 mm*170 mm

Marchio

XZH TEST

Origine

Cina Xi'an

Codice S.A.

8543201000

Capacità di produzione

1000 pezzi/anno

Descrizione del prodotto

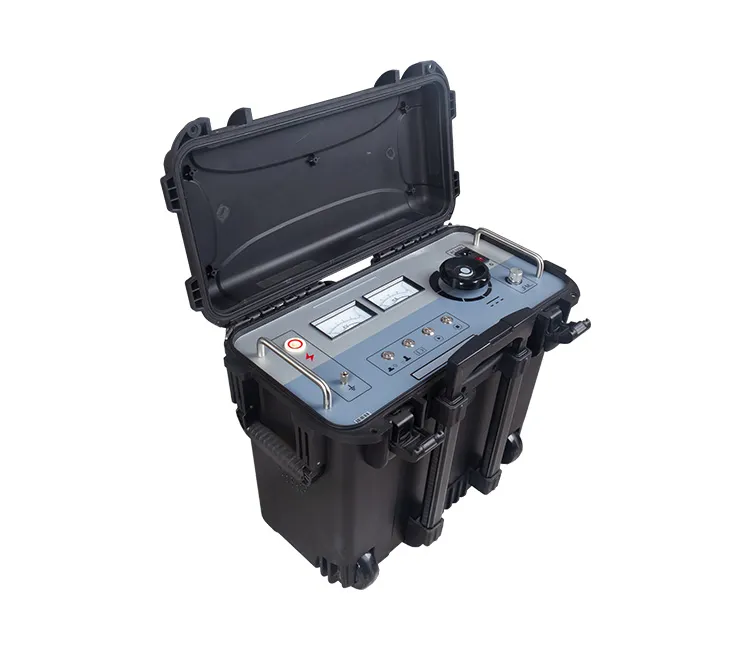

XHHD523L localizzatore della guaina del cavo

Progettato sulla base del principio del MURRAY Bridge, l'apparecchiatura ha le caratteristiche di alta tensione, leggerezza, comodità di funzionamento e localizzatore di guasti della guaina del cavo ad alta tensione.
Xhhd523L Factory Supply Step Voltage and Clamp Current Cable Fault Sheath Locator

* Il punto di rottura del cavo a alta resistenza dopo la posa, in particolare il punto di rottura a alta impedenza lineare che è difficile da sparare in bassa resistenza,come la rottura lineare ad alta resistenza del connettore centrale del cavo.

* Punto di rottura di tipo flashover, dopo il rottura, la fonte di corrente costante può mantenere l'arco, c'è una corrente stabile attraverso il ponte e il ponte ha una sensibilità sufficiente.
* Non si è rotto, ma il punto di difetto di bassa resistenza, come l'utilizzo di Meg ohm meter ha trovato bassa resistenza del cavo, ma la tensione di funzionamento non rompe il punto di difetto di isolamento.

Xhhd523L Factory Supply Step Voltage and Clamp Current Cable Fault Sheath Locator

Fase di prova:

1- controllare lo stato di avaria del cavo con un multimetro, un orologio a dondolo o altre apparecchiature resistenti alla pressione,e registrare il valore della resistenza di isolamento di ciascun nucleo contro il terreno o la rottura della tensione residua.

2. registrare la lunghezza, il modello, la sezione trasversale e altri parametri del cavo da testare e ispezionare il percorso lungo il percorso di posa del cavo.Nel cavo di guasto a corto circuito remoto e nel terminale di uscita del cavo ausiliario, lasciare una persona al monitoraggio remoto per evitare lesioni da alta pressione.

3La terra dello strumento è collegata in modo affidabile al corpo di messa a terra del sito di posizionamento.
Le barre di messa a terra sono collegate alla terra dello strumento.
l'estremità di misura (clip rosso) è collegata al nucleo del cavo ausiliario.

4. ponte zero (buttone ad alta tensione non è zero).

5. alimentazione connessa a AC220V.

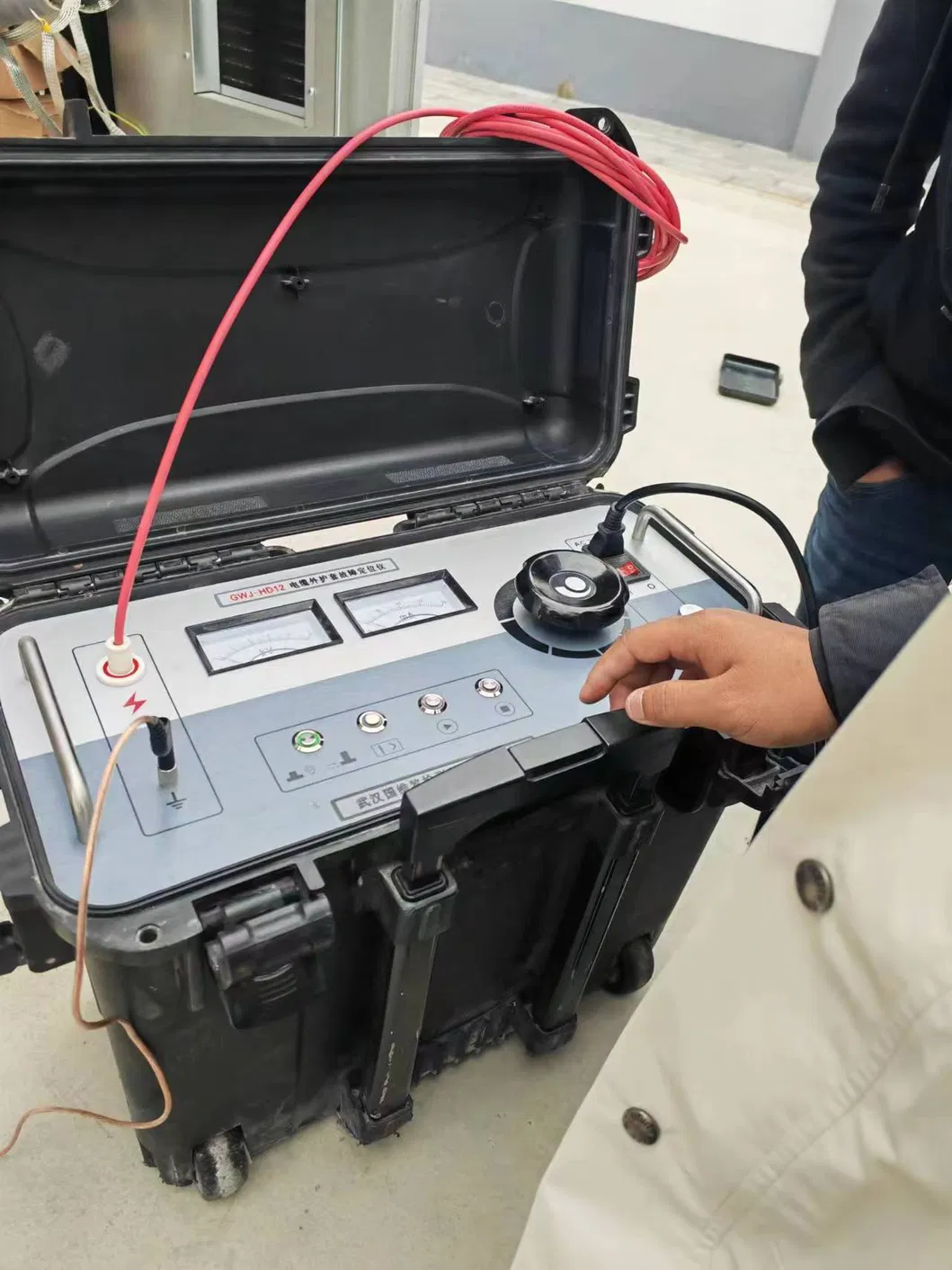

6. Aumentare la pressione. Accendere l'interruttore di alimentazione e l'indicatore di potenza si accende. Quando il pulsante ad alta pressione viene girato in senso antiorario, la posizione zero viene attivata.

7. Girare il pulsante ad alta pressione nel senso orario e osservare il voltmetro e l'ammeter fino a quando l'ammeter supera 5mA. Se la corrente non è stabile,la tensione può continuare ad aumentare per un periodo di tempo per formare un arco stabile o una zona conduttiva, stabilizzando la corrente durante la prova.

8, regolazione dell'equilibrio. ruotare il pulsante zoom in senso orario per aumentare la sensibilità passo dopo passo fino a
il galvanometro si devia in modo significativo ma non supera il limite. ruotare il quadrante per rendere il galvanometro a zero (se il puntatore è a sinistra, ruotare nel senso orario, il puntatore è a destra,e in senso antiorario)- Prendi nota della lettura P1 del quadrante a questo punto.

9La posizione di scambio della pinza viene misurata e i passaggi da 4 a 10 vengono ripetuti per
ottenere un'altra lettura P2, che dovrebbe avere P1+P2=1000

10. Calcolo. Posizione del punto di guasto X=2×L ×P1‰
Il cavo ausiliario raddoppierà il numero di cavi coinvolti nel calcolo.

Xhhd523L Factory Supply Step Voltage and Clamp Current Cable Fault Sheath Locator

D: Lei è una società commerciale o un produttore?

R: Siamo una fabbrica.
D: Quanto tempo avete per consegnare?

R: Generalmente sono 5-10 giorni se le merci sono in magazzino. o sono 15-20 giorni se le merci non sono in magazzino, dipende dalla quantità.
D: Fornisci dei campioni? Sono gratuiti o extra?

R: No, potremmo offrire il campione gratuitamente, ma non pagare il costo del trasporto.
D: Quali sono i vostri termini di pagamento?

R: Pagamento <= 1000USD, 100% in anticipo.
