Localizzatore di guasti cavi sotterranei, tester per guasti cavi con touchscreen di grado industriale

Dettagli del prodotto:

Certificazione:	CE, ISO

Informazione dettagliata

Certificazione:

CE, ISO

Modello N.O.:

XHGG502

Personalizzato:

Personalizzato

Colore:

Nero

Pacchetto di trasporto:

Scatola di legno con schiuma all'interno

Marchio:

XZH TEST

Origine:

Cina Xi'an

Capacità di alimentazione:

1000 pezzi/anno

Personalizzazione:

Disponibile

Servizio post-vendita:

Garanzia

Garanzia:

1 anno

Evidenziare:

High Light

Evidenziare:

Locatore di guasti dei cavi sotterranei

Tester per guasti cavi di grado industriale

Descrizione di prodotto

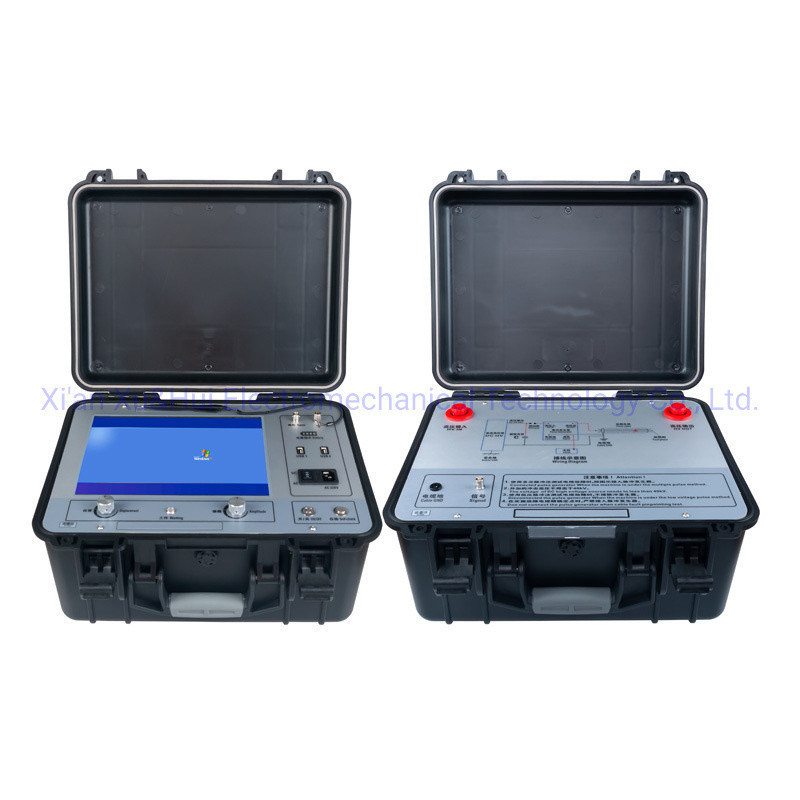

Il localizzatore di guasti per cavi sotterranei XHGG502 tdr adotta un computer all-in-one touch da 12,1 pollici di grado industriale e un'interfaccia software operativa semplice per realizzare test di interazione uomo-computer. Adotta circuiti e dispositivi integrati di grado industriale, batteria agli ioni di litio integrata di grande capacità, stabile e affidabile e facile da usare.
Questo tester per guasti dei cavi è uno strumento speciale per misurare e analizzare lo stato e la distanza dei guasti dei cavi di alimentazione. Questo tester per guasti dei cavi adotta la combinazione di tecnologia elettronica moderna e tecnologia informatica per realizzare il filtraggio del segnale, l'acquisizione, l'elaborazione dei dati, la visualizzazione grafica, l'analisi grafica, per completare la misurazione della velocità del cavo, il test della lunghezza del cavo, il test della distanza del guasto del cavo.
Questo localizzatore di guasti per cavi è adatto per guasti a bassa resistenza, cortocircuiti, circuiti aperti e disconnessioni di cavi di alimentazione, cavi coassiali ad alta frequenza, cavi di illuminazione stradale e fili interrati di vari materiali con sezioni diverse e mezzi diversi, nonché perdite ad alta resistenza e lampeggiamento ad alta resistenza. guasto della rete.
Vi diamo il benvenuto a contattarci per maggiori informazioni.

Nome del prodotto	Pre-localizzatore di guasti per cavi sotterranei (TDR)
Modello	XHGG502
MOQ	1 unità
Funzione principale	Per la misurazione approssimativa della distanza dei guasti dei cavi sotterranei
Frequenza di campionamento dei dati	60 MHz, 120 MHz, 240 MHz, 400 MHz
Distanza di prova	>60 km
La lunghezza del cavo di prova è impostata	<1Km (short distance);<3Km (medium distance);>3 km (lunga distanza)
Ampiezza dell'impulso	400 Vpp
Larghezza dell'impulso	0,1 uS e 2 uS
Risoluzione di lettura	0,1 m
Precisione del test del sistema	Meno di 0,5 m
Tensione di tenuta dell'accoppiatore di impulsi	38 kVCC
Condizioni di lavoro	temperatura -25°C~+55°C, umidità relativa 85%, pressione atmosferica 750±30 mmHg.
Metodo di misurazione	Metodo a impulsi a bassa tensione, metodo di scarica ad alta tensione, metodo a impulsi multipli

Pre-localizzatore di guasti per cavi XHGG502 ARC
Rileva in modo accurato e rapido il principale guasto di isolamento dei cavi di alimentazione con livelli di tensione di 35KV e inferiori; calibra la lunghezza del cavo; testa approssimativamente la distanza del guasto del cavo

Pre-localizzazione dei guasti dei cavi con il riflettometro XHGG502 basato sul

metodo di riflessione a impulsi a bassa tensione (TDR),
scarica ad alta tensionemetodo (cioè ICE, DECAY),
metodo di riflessione a impulsi di riflessione ad arco (ARCsingolo scatto e ARC multi-scatto)

Pre-localizzatore di guasti per cavi

XHGG502: per il test della distanza del guasto del cavo, include un host e un accoppiatore

Vi diamo il benvenuto a contattarci per maggiori informazioni e servizi.Pre-localizzazione dei guasti dei cavi: con il riflettometro XHGG502 basato sul metodo di riflessione a impulsi a bassa tensione (TDR) e sul metodo di decadimento (scarica) ad alta tensione (DECAY),metodo di riflessione ad arco (singolo scatto/multi-scatto).

Localizzatore di guasti cavi sotterranei, tester per guasti cavi con touchscreen di grado industriale 1

Esistono tre modalità di test di XHGG502, impulso a bassa tensione, scarica ad alta tensione, ARC multi-scatto.
L'immagine sottostante mostra la distanza del guasto del cavo misurata utilizzando la modalità di test ARC multi-scatto di XHGG502.
Localizzatore di guasti cavi sotterranei, tester per guasti cavi con touchscreen di grado industriale 2

L'immagine sottostante mostra la distanza del guasto del cavo misurata utilizzando la modalità di test di scarica ad alta tensione di XHGG502

L'immagine sottostante mostra la lunghezza del cavo o la distanza del guasto del circuito aperto del cavo misurata utilizzando la modalità di test a impulsi a bassa tensione di XHGG502. Quando si utilizza il metodo a impulsi a bassa tensione, non è necessario collegare il generatore di impulsi ad alta tensione. Altri metodi di test devono essere utilizzati in combinazione con un generatore di impulsi ad alta tensione.

Localizzatore di guasti cavi sotterranei, tester per guasti cavi con touchscreen di grado industriale 4
