Locator di guasti di cavi sotterranei Arc Cable Flash Tester Pre Locator personalizzato

Dettagli del prodotto:

Certificazione:	CE, ISO

Informazione dettagliata

Certificazione:

CE, ISO

Modello N.O.:

XHGG502

Personalizzato:

Personalizzato

Colore:

Nero

Pacchetto di trasporto:

Scatola di legno con schiuma all'interno

Marchio:

XZH TEST

Origine:

Cina Xi'an

Capacità di alimentazione:

1000 pezzi/anno

Personalizzazione:

Disponibile

Servizio post-vendita:

Garanzia

Garanzia:

1 anno

Evidenziare:

High Light

Evidenziare:

Pre-locatore localizzatore di guasti dei cavi sotterranei

Testatore di flash del cavo personalizzato

Descrizione di prodotto

Il localizzatore di difetti del cavo sotterraneo XHGG502 tdr adotta un computer touch all-in-one da 12,1 pollici di livello industriale e una semplice interfaccia software operativa per realizzare il test di interazione uomo-computer.Adottare circuiti e dispositivi integrati di livello industriale, batteria agli ioni di litio di grande capacità, stabile e affidabile, e facile da usare.
Questo tester di guasti del cavo è uno strumento speciale per misurare e analizzare lo stato del cavo di alimentazione e la distanza di guasto.Questo tester di difetti del cavo adotta la combinazione di tecnologia elettronica moderna e tecnologia informatica per realizzare il filtraggio del segnale, acquisizione, elaborazione dei dati, visualizzazione grafica, analisi grafica, per completare la misurazione della velocità del cavo, test della lunghezza del cavo, test della distanza di guasto del cavo.
Questo localizzatore di difetti del cavo è adatto per difetti di bassa resistenza, cortocircuito, circuito aperto e disconnessione di cavi di alimentazione, cavi coassiali ad alta frequenza, cavi di illuminazione stradale,e fili sepolti di vari materiali con diverse sezioni e diversi supporti, così come perdite ad alta resistenza e lampeggianti ad alta resistenza.
Benvenuti a contattarci per ulteriori informazioni.

Nome del prodotto	Pre-locatore di guasti dei cavi sotterranei (TDR)
Modello	XHGG502
MOQ	1 unità
Funzione principale	Per la misurazione della distanza approssimativa della rottura dei cavi sotterranei
Tasso di campionamento dei dati	60 MHz, 120 MHz, 240 MHz, 400 MHz
Distanza di prova	> 60 km
La lunghezza del cavo di prova è fissata	<1Km (corta distanza);<3Km (media distanza);>3Km ((lunga distanza)
Amplitudine dell'impulso	400 Vpp
Larghezza dell'impulso	0.1uS e 2uS
Risoluzione di lettura	0.1m
accuratezza della prova del sistema	Meno di 0,5 m
Accoppiamento a impulso resistenza alla tensione	38 kVDC
Condizioni di lavoro	temperatura -25oC~+55oC, umidità relativa 85%, pressione atmosferica 750±30 mmHg.
Metodo di misura	Metodo di impulso a bassa tensione, metodo di flashover ad alta tensione, metodo a impulsi multipli

XHGG502 ARC Pre-locatore di guasti del cavo
Rilevare con precisione e rapidità il principale guasto dell'isolamento dei cavi di alimentazione con livelli di tensione di 35 KV e inferiori; calibrare la lunghezza del cavo; testare approssimativamente la distanza di guasto del cavo

Pre-localizzazione di difetti del cavo con il riflettrometro XHGG502 in base al

metodo di riflessione di impulsi a bassa tensione (TDR),
flashover ad alta tensionemetodo (cioè ICE, DECAY),
Metodo di riflessione dell'arco (ARC)singolo colpo e ARC multi-shot)

Pre-locatore di guasti del cavo

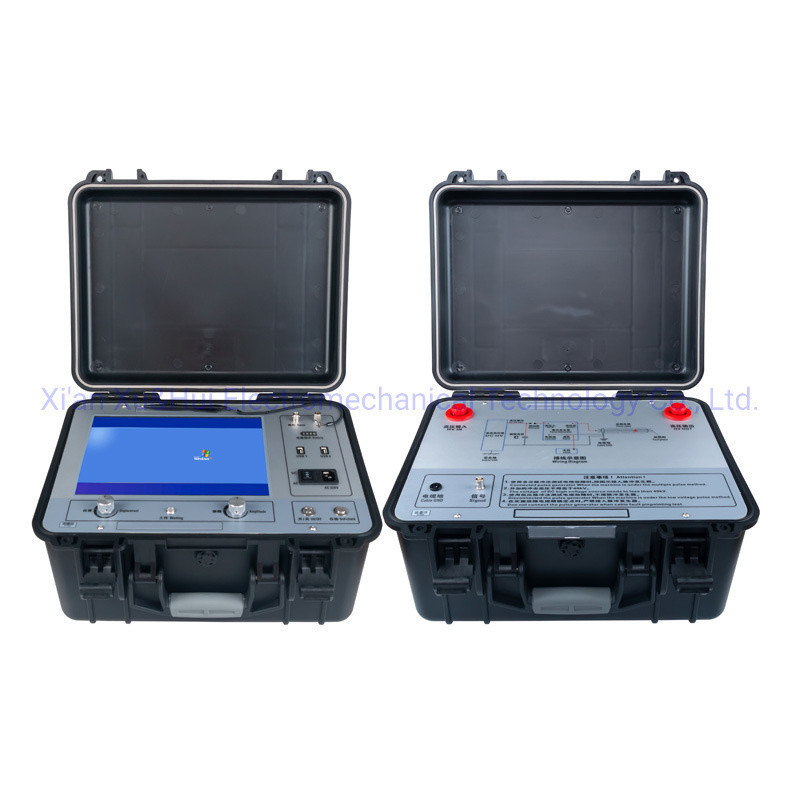

XHGG502: per la prova della distanza di guasto del cavo, includere un host e un accoppiatore

Benvenuti a contattarci per ulteriori informazioni e servizi.Pre-localizzazione del guasto del cavo: con il riflettrometro XHGG502 basato sul metodo di riflessione d'impulso a bassa tensione (TDR) e sul metodo di decadimento ad alta tensione (flashover) (DECAY),metodo di riflessione ad arco ((single-shot/multi-shot).

Locator di guasti di cavi sotterranei Arc Cable Flash Tester Pre Locator personalizzato 1

Ci sono tre modalità di prova di XHGG502, impulso a bassa tensione, flashover ad alta tensione, ARC multi-shot.
L'immagine seguente mostra la distanza di guasto del cavo misurata utilizzando la modalità di prova ARC multi-shot di XHGG502.
Locator di guasti di cavi sotterranei Arc Cable Flash Tester Pre Locator personalizzato 2

L'immagine seguente mostra la distanza di guasto del cavo misurata utilizzando la modalità di prova flashover ad alta tensione di XHGG502

L'immagine seguente mostra la lunghezza del cavo o la distanza di guasto del cavo a circuito aperto misurata utilizzando la modalità di prova con impulso a bassa tensione di XHGG502.non è necessario collegare il generatore di impulsi ad alta tensioneAltri metodi di prova devono essere utilizzati con un generatore di impulsi ad alta tensione.

Locator di guasti di cavi sotterranei Arc Cable Flash Tester Pre Locator personalizzato 4
