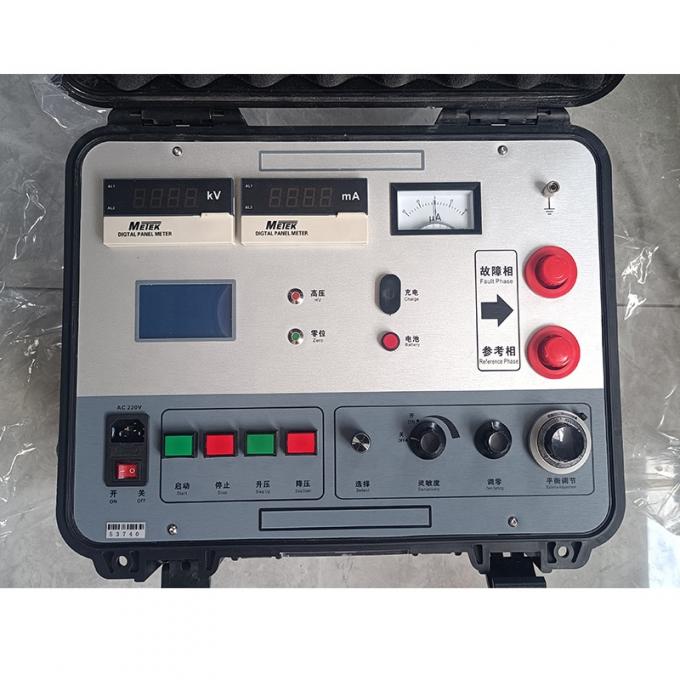

Pre-locatore di guasto della guaina del cavo del ponte Murray XHHG521A
Modello: XHHG521A. 7500V. ±0,2% di precisione.
Disegnati per:Ingegneri per l'indagine dei guasti dei cavi, squadre di prova di utilità energetica, specialisti di giunzione dei cavi HV, laboratori di prova elettrica
Valore di base:Pre-localizza i difetti della guaina del cavo con precisione di bilanciamento del ponte, senza zone cieche, senza interpretazione della forma d'onda, senza lunghezza minima del cavo.
Perché il ponte Murray Il problema della zona cieca del TDR
I localizzatori di guasti del cavo TDR (Time Domain Reflectometer) funzionano trasmettendo un impulso lungo il cavo e misurando il tempo necessario affinché un riflesso ritorni dal punto di guasto.Questo metodo funziona bene per i guasti di media durata, ma ha un limite intrinseco: l'impulso trasmesso deve raggiungere fisicamente il guasto e tornare indietro prima di poter effettuare una misurazione.o su un cavo corto di decine di metri, l'impulso di ritorno arriva prima che il ricevitore del TDR si sia ripreso dalla trasmissione iniziale creando una zona morta di misurazione nota comezona cieca.
L'XHHG521A elimina completamente questa limitazione.Sulla base del principio del ponte Murray un ponte di resistenza di precisione che opera ad alto potenziale misura la resistenza al guasto in proporzione a un riferimento notoNon c'è lunghezza minima del cavo, nessuna zona cieca e nessuna ambiguità vicino alle terminazioni del cavo.
Bridge vs TDR When Each Method Excels (Quando ogni metodo eccelle)
Ponte Murray ¢ XHHG521A
✅ Zona cieca zero ️ localizza i difetti su cavi di pochi metri
✅ lettura diretta della distanza di errore ️ non è richiesta alcuna abilità di analisi delle forme d'onda
✅ ±(0,2%·L±1) m di precisione a tutte le distanze
✅ eccelle in: cavi corti, difetti di fine vicino, difetti a bassa resistenza, test della guaina esterna
Riflessione delle onde TDR
️ Zona cieca dall'avvio del cavo ️ zona morta dipende dalla larghezza dell'impulso
️ Richiede abilità dell'operatore per interpretare le forme d'onda di riflessione
️ La precisione si degrada sulle strutture di cavi complesse
✅ eccelle in: lunghi percorsi di cavo, difetti di media lunghezza, discontinuità di impedenza
La strategia migliore:Le squadre di prova lungimiranti portano entrambi gli strumenti.Quando il TDR mostra un possibile guasto vicino al limite o quando si testano gli speroni di distribuzione corti e le interconnessioni dei cavi passare al ponte XHHG521A per un guasto definitivo, misurazione senza zona cieca.
Specifiche tecniche
| Parametro | Specificità |
| Voltaggio senza carico | ≥ 7,500 V di corrente continua |
| Corrente di cortocircuito | ≥ 100 mA (consigliato 5 ∼ 40 mA per indicare l'equilibrio ottimale) |
| Accuratezza del posizionamento | ±(0,2%·L ±1) metri, dove L è la lunghezza totale del cavo |
| Metodo di prova | Metodo di bilanciamento del ponte Murray con amplificatore ad alta sensibilità e galvanometro |
| Circuito di misura | Misurazione di resistenza a quattro terminali |
| Operazione | Un solo tocco: inserire la lunghezza totale del cavo, test di pressione, strumento calcola automaticamente la distanza di guasto |
| Controllo della tensione | Regolatore di tensione elettrico con trasformatore di tipo R aumento/diminuzione a pulsante, uscita regolabile |
| Fornitore di energia | AC 220V ±10%, 50Hz ±1Hz; batteria integrata da 8,4V per uso sul campo |
| Cavo ad alta tensione | Cavo di gomma ad alta tensione a due nuclei appositamente progettato |
| Progettazione della sicurezza | Intero pannello di controllo a basso potenziale; sorgente HV e ponte integrati in una custodia di protezione isolata; protezione in posizione zero |
| Peso netto | 25 kg di peso portatile in una sola custodia protettiva |
| Marca / Origine | XZH TEST / Xi'an, Shaanxi, Cina |
| Certificazione | CE, ISO |
Come funziona il Ponte Murray? Dalla teoria ai risultati
Configurazione del ponte:L'XHHG521A costituisce un ponte Wheatstone bilanciato con due bracci, uno contenente il cavo sottoposto a prova (fase difettosa più percorso di ritorno) e l'altro contenente un potenziometro calibrato con precisione.Il ponte è alimentato ad alto potenziale (fino a 7500V) per decomporre i guasti di alta resistenza in stati di conduzione misurabili
Rettifica del saldo:L'operatore regola la corrente di uscita (consigliato 5 ¢ 40 mA) per una sensibilità ottimale del galvanometro, quindi varia il potenziometro fino a quando il galvanometro ¢ che indica il ponte è in equilibrio.In equilibrio, il rapporto di resistenza sul lato del potenziometro è uguale al rapporto di resistenza della sezione del cavo difettoso al percorso di ritorno
Calcolo automatico:Una volta bilanciato, il microcontrollore converte il rapporto potenziometrico in una distanza di guasto utilizzando la lunghezza del cavo preinserita.nessuna interpretazione della forma d'onda
Perché 7500V conta:I difetti della guaina sui cavi sepolti si presentano spesso come percorsi di perdita ad alta resistenza da 10kΩ a diversi MΩ.La tensione a zero carico di 7500 V è sufficiente a decomporre queste resistenze in una conduzione stabile alla corrente di bilanciamento di 5·40 mA, consentendo un accurato equilibrio del ponte anche su guasti che appaiono in circuito aperto a un ohmmetro a bassa tensione
Misurazione a quattro terminali:L'XHHG521A utilizza la topologia di misurazione Kelvin (quattro fili) attraverso il suo cavo ad alta tensione a due nuclei. eliminazione della resistenza al piombo che altrimenti introdurrebbe errori sistematici in un ponte convenzionale a due fili
Progettazione integrata per la sicurezza
Pannello di controllo a basso potenziale:Tutti i comandi dell'operatore, i display e l'interfaccia del potenziometro sono mantenuti al potenziale di terra.La sorgente di alta tensione e il circuito di ponte sono contenuti in un compartimento isolato separato. L'operatore non tocca mai alcuna superficie a potenziale elevato.
Protezione a posizione zero:L'elevata tensione non può essere alimentata a meno che il regolatore di tensione non sia impostato al minimo
Cassa protettiva integrata:La fonte di alta tensione e il ponte sono collocati in un unico involucro protettivo portatile destinato al trasporto sul campo.
Uscita regolabile:La tensione è regolata da un regolatore elettrico a pulsante con trasformatore di tipo R ¢ regolazione graduale e regolabile da zero a 7500 V. Una volta completata la misurazione del bilanciamento,ridurre la tensione a zero e scollegare in modo sicuro
Quando utilizzare la XHHG521A
| Scenario | Perché XHHG521A? |
| Settori a cavo corto | Gli spini di distribuzione, le interconnessioni delle sottostazioni e le sezioni di cavi inferiori a 100 m, dove l'area cieca TDR oscura il riflesso della falla. |
| Fatti vicini alla fine | I difetti nei primi metri del terminale di prova: gli impulsi TDR non hanno ancora viaggiato abbastanza lontano da produrre un riflesso distinguibile. |
| Difetti della guaina esterna | Le perdite di HDPE da guaina a terra su cavi mono-core da 10 kV a 500 kV. L'uscita da 7500 V attraversa il percorso di perdita ad alta resistenza per un equilibrio stabile del ponte. |
| Errori dei conduttori a bassa resistenza | Fatti di fase-a-fase o fase-a-terra con resistenza inferiore a diversi kΩ il metodo ponte offre la massima precisione sui percorsi a bassa resistenza. |
| Non è disponibile alcuna esperienza in materia di forma d'onda | L'interpretazione delle forme d'onda TDR richiede formazione ed esperienza. |
Flusso di prova standard
Isolare e verificare:Disconnettere il cavo da tutte le apparecchiature alle due estremità. Verificare la fase difettosa utilizzando un tester di resistenza di isolamento
Collegare il ponte:Collegare il cavo HV a due nuclei del XHHG521A: un nucleo al conduttore difettoso, l'altro al percorso di ritorno (fase sana o armatura del cavo).
Immettere lunghezza del cavo:Input la lunghezza totale del cavo in metri utilizzando i comandi del pannello anteriore.
Energizzare e bilanciare:Aumentare la tensione fino a quando il guasto non è condotto a una corrente stabile (si consiglia 5 ∼ 40 mA).Regolare il potenziometro fino a quando il galvanometro nulls lo strumento calcola automaticamente e visualizza la distanza di guasto
Disenergizzare e verificare:Per le misurazioni critiche, verificare dall'estremità opposta del cavo che le due letture di distanza dovrebbero sommare alla lunghezza totale del cavo
