Pre-localizzatore di guasti alla guaina del cavo Murray Bridge XHHG521A 7500V Alta precisione Nessuna area cieca per test di cavi corti

I localizzatori di guasti cavi Time Domain Reflectometer (TDR) funzionano trasmettendo un impulso lungo il cavo e misurando il tempo impiegato da una riflessione per tornare dal punto di guasto. Questo metodo funziona bene per i guasti a metà campata ma ha una limitazione intrinseca: l'impulso trasmesso deve fisicamente viaggiare fino al guasto e tornare indietro prima che possa essere effettuata una misurazione. Quando il guasto si trova a pochi metri dall'estremità di test, o su un cavo corto che si estende solo per decine di metri, l'impulso di ritorno arriva prima che il ricevitore del TDR si sia ripreso dalla trasmissione iniziale — creando una zona morta di misurazione nota come area cieca.

L'XHHG521A elimina completamente questa limitazione. Basato sul principio del ponte Murray — un ponte di resistenza di precisione operante ad alto potenziale — misura la resistenza del guasto proporzionalmente rispetto a un riferimento noto, non il tempo di percorrenza. Non c'è lunghezza minima del cavo, nessuna area cieca e nessuna ambiguità vicino alle terminazioni del cavo.

1. Configurazione del ponte: L'XHHG521A forma un ponte di Wheatstone bilanciato con due bracci — uno contenente il cavo sotto test (fase guasta più percorso di ritorno) e l'altro contenente un potenziometro di precisione calibrato. Il ponte è alimentato ad alto potenziale (fino a 7500V) per scomporre i guasti ad alta resistenza in stati di conduzione misurabili
2. Regolazione del bilanciamento: L'operatore regola la corrente di uscita (consigliati 5–40 mA) per una sensibilità ottimale del galvanometro, quindi varia il potenziometro fino a quando il galvanometro non si azzera — indicando che il ponte è bilanciato. Al bilanciamento, il rapporto di resistenza sul lato del potenziometro è uguale al rapporto di resistenza della sezione di cavo guasta rispetto al percorso di ritorno
3. Calcolo automatico: Una volta bilanciato, il microcontrollore converte il rapporto del potenziometro in una distanza del guasto utilizzando la lunghezza del cavo pre-inserita. Il risultato viene visualizzato direttamente — nessuna matematica manuale, nessuna interpretazione di forme d'onda
4. Perché 7500V è importante: I guasti della guaina sui cavi interrati si presentano spesso come percorsi di dispersione ad alta resistenza — da 10kΩ a diversi MΩ. La tensione a vuoto di 7500V è sufficiente per scomporre queste resistenze in una conduzione stabile alla corrente di bilanciamento di 5–40 mA, consentendo un bilanciamento accurato del ponte anche su guasti che appaiono in circuito aperto a un ohmetro a bassa tensione
5. Misurazione a quattro terminali: L'XHHG521A impiega una topologia di misurazione Kelvin (a quattro fili) tramite il suo cavo bicolore ad alta tensione — i percorsi di rilevamento della tensione e di trasporto della corrente sono separati nello strumento, eliminando la resistenza dei cavi che altrimenti introdurrebbe errori sistematici in un ponte convenzionale a due fili

• Pannello di controllo a basso potenziale: Tutti i controlli dell'operatore, i display e l'interfaccia del potenziometro sono mantenuti a potenziale di terra. La sorgente ad alta tensione e il circuito del ponte sono contenuti in un vano isolato separato — l'operatore non tocca mai alcuna superficie a potenziale elevato
• Protezione a posizione zero: L'alta tensione non può essere attivata a meno che il regolatore di tensione non sia alla sua impostazione minima — impedisce l'attivazione accidentale a piena potenza

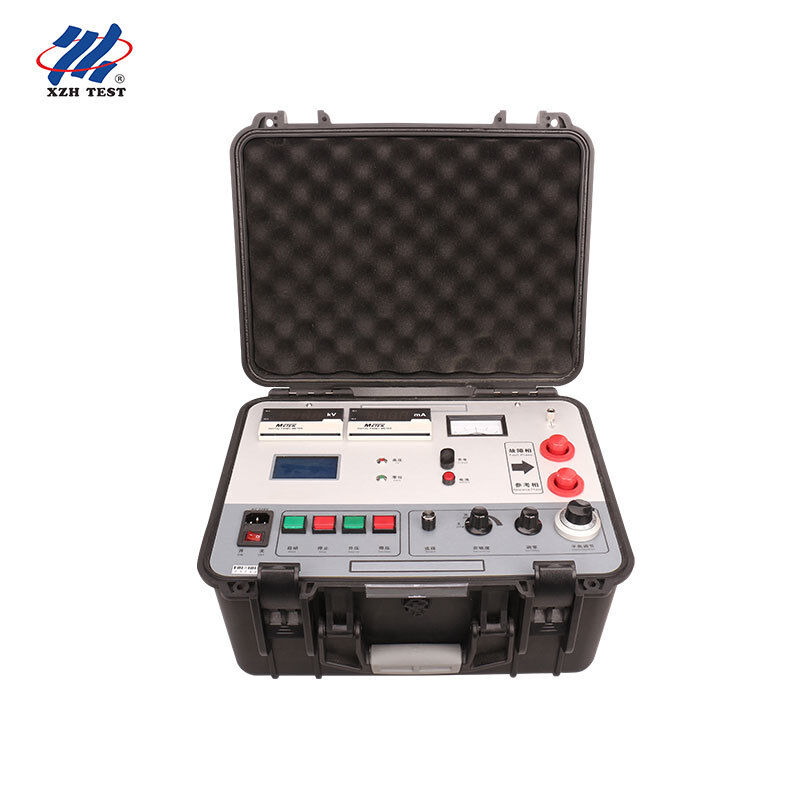

• Custodia protettiva integrata: La sorgente ad alta tensione e il ponte sono alloggiati in un'unica custodia protettiva portatile classificata per il trasporto sul campo. Nessun cablaggio HV esposto o moduli separati da interconnettere in loco
• Uscita regolabile: La tensione è regolata da un regolatore elettrico controllato da pulsanti con trasformatore di tipo R — regolazione fluida e continua da zero a 7500V. Al termine della misurazione di bilanciamento, ridurre la tensione a zero e scollegare in sicurezza

1. Isolare e verificare: Scollegare il cavo da tutte le apparecchiature ad entrambe le estremità. Verificare la fase guasta utilizzando un tester di resistenza di isolamento — confermare il valore di resistenza per aiutare a impostare la corrente di ponte corretta
2. Collegare il ponte: Collegare il cavo HV bicolore dell'XHHG521A: un conduttore al conduttore guasto, l'altro al percorso di ritorno (fase sana o armatura del cavo). Collegare la messa a terra dello strumento alla terra della stazione
3. Inserire la lunghezza del cavo: Inserire la lunghezza totale del cavo in metri utilizzando i controlli sul pannello frontale. Lo strumento memorizza questo valore per il calcolo automatico della distanza
4. Alimentare e bilanciare: Aumentare la tensione fino a quando il guasto non conduce a una corrente stabile (consigliati 5–40 mA). Regolare il potenziometro fino a quando il galvanometro non si azzera — lo strumento calcola automaticamente e visualizza la distanza del guasto
5. Disattivare e verificare: Ridurre la tensione a zero, scollegare e registrare il risultato. Per misurazioni critiche, verificare dall'estremità opposta del cavo — le due letture di distanza dovrebbero sommarsi alla lunghezza totale del cavo
