Applicazione mirata:Specialmente progettato per gli ingegneri dei relè di protezione dei trasformatori e per i team di affidabilità della rete che gestiscono la messa in servizio delle sottostazioni e la ricarica di energia dopo la manutenzione.A differenza delle apparecchiature di prova di uso generale, la XHXC105 si concentra sulla prevenzione di fallimenti di cascata di inondazione simpatica, malfunzionamento del relè di protezione,e disturbi della tensione della rete causati dal magnetismo residuo del nucleo proteggendo non solo i singoli trasformatori ma la stabilità delle reti elettriche interconnesse.
Rischi di magnetismo residuo dopo il test DC:Se non viene effettuata una corretta degassatura prima della riattivazione, il magnetismo residuo del nucleo può causare:(2) Innesco simpatico dei trasformatori adiacenti in servizio attraverso più sottostazioni, causando interruzioni diffuse; (3) correnti di eccitazione che danneggiano trasformatori e interruttori; (4) inquinamento armonico che degrada la qualità dell' energia della rete;(5) Saturazione CT riducendo la precisione di misura e l'affidabilità del relè.

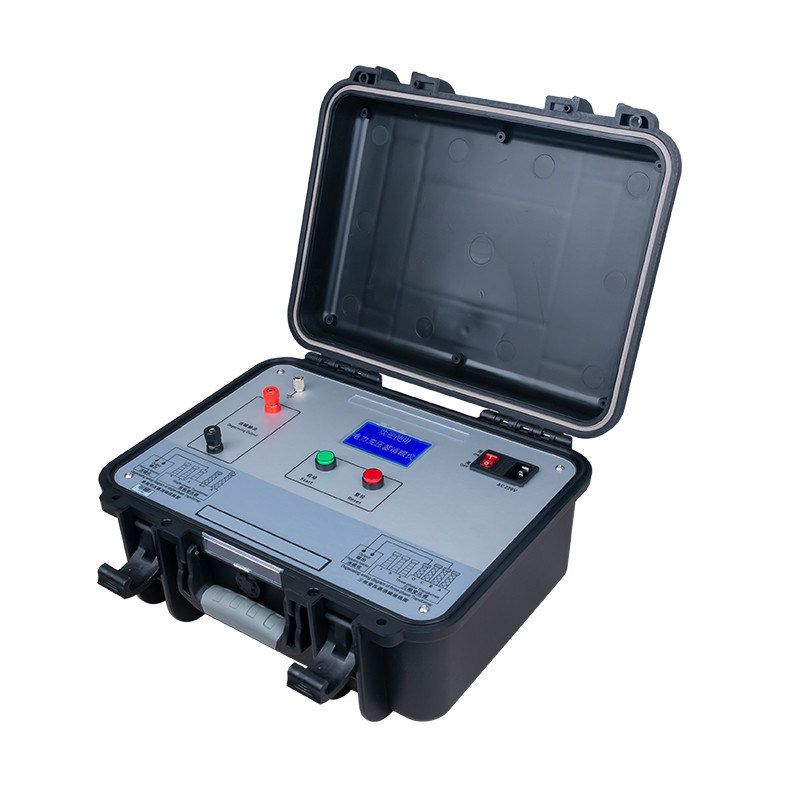

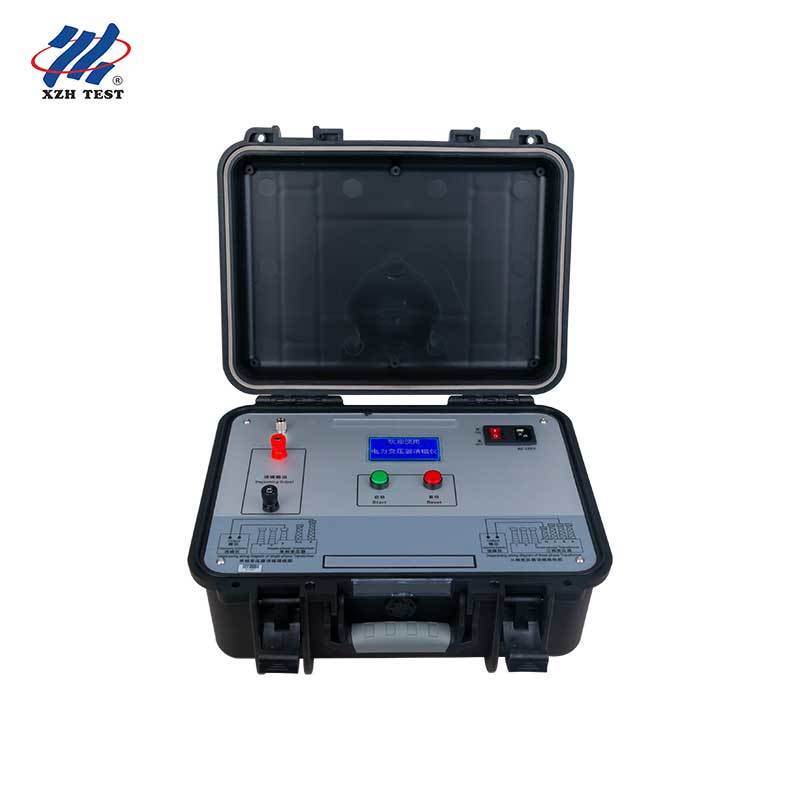

XHXC105 Strumento portatile di degassaggio del trasformatore
L'XHXC105 Transformer Degaussing Instrument è un dispositivo specializzato progettato per eliminare i rischi di magnetismo residuo che rimangono nei nuclei dei trasformatori dopo la prova della resistenza a corrente continua.misurazioni del rapporto di tensione, e altre procedure diagnostiche. Esso svolge un ruolo fondamentale nella protezione dei trasformatori di potenza dall'escitazione e dall'impatto della corrente di scarica e nel garantire la sicurezza,un'affidabile messa in servizio dei trasformatori a 35 kV e superiori, in particolare delle unità di grande capacità a livelli di tensione superiori a 330 kV;.
Basato sulla tecnologia brevettata di attenuazione per la conversione di frequenza CC, lo XHXC105 introduce una modalità di degassaggio automatico accanto al funzionamento manuale, eliminando l'intervento ripetitivo dell'utente.Il modulo LCD ingrandito visualizza informazioni operative più ricche, inclusa la corrente di degassaggio in tempo realeUn'interfaccia raffinata a due pulsanti rosso per la selezione e il ripristino, verde per la conferma e l'avvio semplifica l'operazione sul campo.La durata del ciclo di degassaggio è stata ridotta da 30 minuti a meno di 4 minuti, con efficacia di passaggio singolo superiore al 90%.
Caratteristiche chiave
Attenuazione di conversione di frequenza CC brevettata:La tecnologia proprietaria riduce progressivamente l'ampiezza della corrente alternando la polarità.riducendo gradualmente il circuito di isteresi e neutralizzando i poli magnetici residui per una completa demagnetizzazione.
B-Fase solo Degassaggio tri-fase:A single connection to the B-phase bushing achieves complete demagnetization of all three phases — dramatically reducing on-site setup time and eliminating the need for multiple reconnections during transformer commissioning.
Operazione in doppia modalità:La modalità automatica applica sequenzialmente i livelli di corrente 5A, 1A, 200mA e 5mA senza alcun intervento dell'utente.La modalità manuale fornisce una selezione individuale del livello di corrente per una degassatura mirata in base alla gravità del magnetismo residuo.
Acquisizione dati AD a 16 bit:La conversione analogico-digitale ad alta risoluzione con giudizio automatico di stabilizzazione della corrente garantisce un controllo preciso della corrente di degassaggio e risultati ripetibili in diverse condizioni di campo.
Tempo di ciclo inferiore a 4 minuti:Il degassaggio a passaggio singolo è completato in meno di 4 minuti (manuale) o 9 minuti (ciclo completo automatico) un miglioramento drammatico rispetto ai cicli di 30 minuti degli strumenti di generazione precedente,abilitare piani di messa in servizio efficienti di più trasformatori.

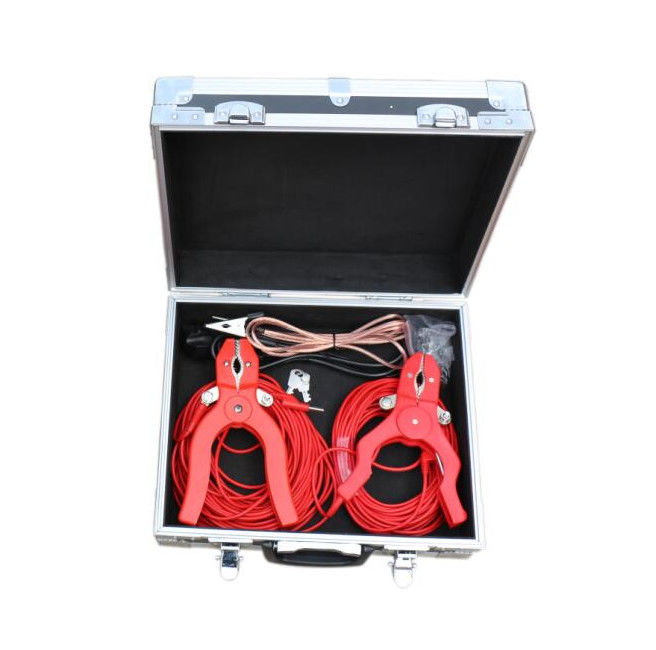

Compatibilità del cavo di prova della resistenza a corrente continua:Riutilizza direttamente i condotti di corrente provenienti dai test di resistenza di avvolgimento a corrente continua, semplificando il passaggio dai test diagnostici alla degassatura senza cambiamenti di cavo.
Disegno di campo compatto:Con un peso di soli 5 kg (esclusi i condotti di prova), l'XHXC105 è appositamente progettato per l'implementazione mobile su siti di sottostazioni con uno sforzo di installazione minimo.
Specifiche tecniche
| Corrente di degassaggio |
5A, 1A, 200mA, 5mA (personalizzabile) |
| Modalità di degassaggio |
Manuale / Automatico |
| Tempo di degassaggio |
Manuale: 3 minuti al ciclo. Automatico: 9 minuti al ciclo. |
| Degassare l'efficacia |
>90% per singolo passaggio |
| Degassare i progressi |
Display in tempo reale del 100% |
| Fornitura di energia di lavoro |
AC 220V±10%, 50Hz±1Hz |
| Classificazione dei fusibili |
8A (AC 220V) |
| Temperatura ambiente |
-25°C ∼50°C |
| Umidità ambientale |
≤ 90% |
| Peso |
5 kg (esclusi i campi di prova) |
| Visualizzazione |
LCD con corrente, modalità e progressione in tempo reale |
| Trasformatori applicabili |
35 kV e superiori; ottimizzati per unità di grande capacità di 330 kV+ |
Principio di funzionamento
Lo strumento utilizza l'attenuazione di conversione di frequenza CC: (1) viene applicata una corrente DC di degassaggio; (2) l'ampiezza della corrente diminuisce periodicamente; (3) la polarità della corrente si alterna periodicamente;(4) Il circuito di isteresi si restringe progressivamente e i poli magnetici si annullano reciprocamente per ottenere una completa demagnetizzazione.
Guida alla connessione
| Trasformatore monofase |
Collegamento ai terminali A e X |
| Trasformatore trifase |
Collegamento alla buscia B-fase e solo neutrale (O) |
| Sottoscrizione |
Non polarizzato; terminali di uscita non hanno distinzione positiva/negativa |
Nota di sicurezza importante
Leggere attentamente il manuale d'uso e verificare il cablaggio corretto prima dell'uso.
Assicurarsi che il terminale di terra sia collegato in modo affidabile prima di accenderlo.
Non rimuovere le pinze di prova durante il processo di degassaggio.
In qualsiasi situazione anormale, premere immediatamente il pulsante rosso RESET o spegnere l'interruttore di alimentazione.
Si tratta di uno strumento elettronico ad alta tensione di precisione che non deve essere smontato dai non professionisti; deve essere maneggiato con attenzione durante il trasporto.
Domande frequenti
D1: Perché è essenziale la degassatura prima di riattivare un trasformatore dopo le prove di CC?
I test di resistenza a corrente continua lasciano intrinsecamente magnetismo residuo nel nucleo del trasformatore.generando correnti di spinta di eccitazione massiccia con alto contenuto armonicoQuesto può causare: malfunzionamento del relè di protezione che porta a un errore di messa in servizio; inondamento simpatico nei trasformatori adiacenti che provoca viaggi in cascata attraverso più sottostazioni;danni fisici agli avvolgimenti dei trasformatori e agli interruttori da forze elettromagnetiche eccessiveIl XHXC105 elimina questo rischio eliminando sistematicamente il magnetismo residuo prima della riattivazione.
D2: Come funziona il degassaggio solo in fase B per i trasformatori a tre fasi?
La tecnologia brevettata di attenuazione per la conversione di frequenza in corrente continua dell'XHXC105 consente una completa demagnetizzazione a tre fasi attraverso un singolo collegamento alla buscia di fase B e neutrale (O).L'accoppiamento del circuito magnetico all'interno del nucleo del trasformatore propaga l'effetto di degassaggio attraverso tutte e tre le fasi contemporaneamente, eliminando la necessità di collegamenti di fase A, B e C individuali.Ciò riduce il tempo di installazione sul campo di circa il 70% e riduce al minimo il rischio di errori di cablaggio durante le campagne di messa in servizio di multi-trasformatori.
D3: Quando devo utilizzare la modalità automatica rispetto alla modalità manuale?
Si raccomanda la modalità automatica per la degassatura standard dopo la prova in corrente continua quando il livello di magnetismo residuo è sconosciuto.Applica sequenzialmente livelli di corrente 5A → 1A → 200mA → 5mA per circa 9 minuti, ottenendo una demagnetizzazione > 90% senza intervento dell'utente.dopo un ciclo di degassaggio parziale o quando si puntano a trasformatori con un magnetismo residuo noto di basso livelloLa modalità manuale si completa in circa 3 minuti per livello di corrente selezionato e consente una riapplicazione mirata a livelli più elevati se necessario.
D4: Quali sono i requisiti di alimentazione e se lo strumento non si accende?
L'XHXC105 richiede corrente alternata 220V±10%, 50Hz±1Hz. Il fusibile 8A nella presa del pannello posteriore fornisce una protezione primaria contro la sovraccarica.b) verificare che la tensione di alimentazione sia entro il limite di 220V±10%Se si utilizza un generatore, confermare che la forma d'onda di uscita è un'onda sinusoidale di 50Hz e che una fase è messa a terra come neutrale questo è il problema di potenza di campo più comune.Un trasformatore di isolamento può anche essere collegato in serie per risolvere i problemi di compatibilità della forma d'onda del generatore.
D5: Come si integra questo strumento con i flussi di lavoro esistenti di prova della resistenza a corrente continua?
L'XHXC105 è progettato per seguire senza soluzione di continuità i test di resistenza all'avvolgimento a corrente continua.Gli stessi condotti di corrente utilizzati per la misurazione della resistenza in CC possono essere collegati direttamente ai terminali di uscita di degassaggio senza cambiamenti di cavo, eliminando la necessità di salire sul trasformatore per ricollegare i condotti di prova.semplicemente trasferire i connettori del cavo di prova dal tester di resistenza allo XHXC105, selezionare la modalità di degassaggio appropriata e avviare il ciclo.L'intero flusso di lavoro, dalla misurazione finale della resistenza al completamento della degassatura, richiede in genere meno di 15 minuti per trasformatore per un'unità standard a tre bobine..
