Ponte di attraversamento digitale per la localizzazione dei guasti nei cavi ad alta tensione di grandi sezioni

Name: Ponte di attraversamento digitale per la localizzazione dei guasti nei cavi ad alta tensione di grandi sezioni
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHSC-60Q
Price: 12,500.00 USD
Availability: InStock

Dettagli del prodotto:

Place of Origin:	Shaanxi
Marca:	XZH TEST
Certificazione:	CE
Model Number:	XHSC-60Q

Informazione dettagliata

Place of Origin:

Shaanxi

Marca:

XZH TEST

Certificazione:

Model Number:

XHSC-60Q

Energia:

2kVA, alimentazione generatore (maggiore di 2kW)

Dimensioni (L×P×A):

30cm*46cm*50cm

Temperatura operativa:

-10℃~+55℃

Evidenziare:

High Light

Evidenziare:

Innesco digitale ad alta tensione attraverso il ponte

Intelligente Digital Burn attraverso il ponte

Trading Information

Minimum Order Quantity:

1unit

Prezzo:

Negoziabile

Packaging Details:

wooden packaging

Tempi di consegna:

5-8 giorni di lavoro

Payment Terms:

T/T

Supply Ability:

100 unit per month

Descrizione di prodotto

Descrizione dei prodotti

Ponte intelligente per la localizzazione dei guasti dei cavi, combinato in un unico dispositivo per la bruciatura e il ponte intelligente. La tensione nominale in modalità di bruciatura è 60kV, la corrente di cortocircuito è 600mA, che può rapidamente trasformare guasti ad alta resistenza in bassa resistenza. La corrente di lavoro nominale del ponte intelligente è 600mA, migliorando notevolmente l'accuratezza della localizzazione dei guasti. È particolarmente adatto per la localizzazione di guasti di isolamento di sistemi di cavi ad alta tensione, di grande sezione e lunghi e complessi, come la localizzazione di guasti di isolamento di cavi ad alta tensione complessi con terminali GIS e interconnessioni incrociate. La localizzazione può essere completata rapidamente senza rimuovere l'interruttore GIS e le interconnessioni incrociate in cortocircuito.

Il ponte intelligente per la localizzazione dei guasti dei cavi può essere utilizzato per localizzare tutti i guasti di isolamento e guaine dei cavi, ad eccezione di alcuni guasti di linea corti.

Caratteristiche

*L'apparecchiatura adotta un alimentatore switching per formare una sorgente di corrente costante ad alta tensione, alta tensione e corrente stabile.

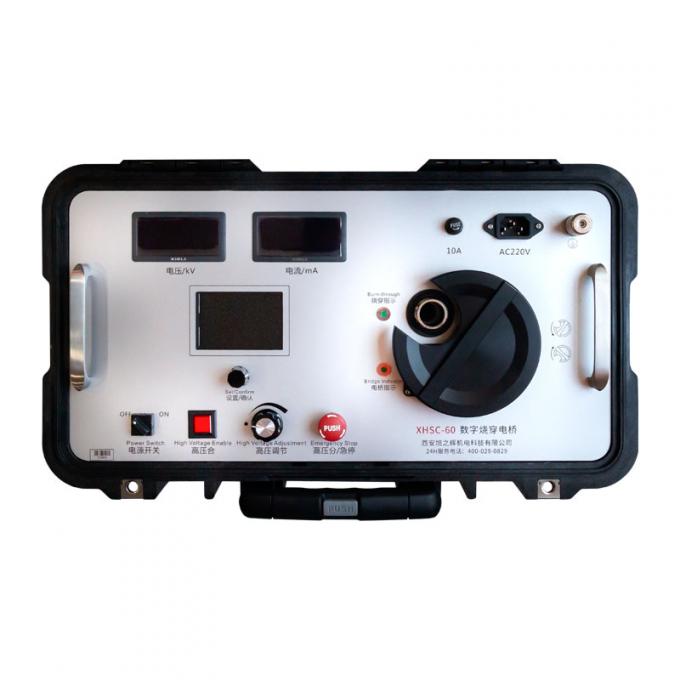

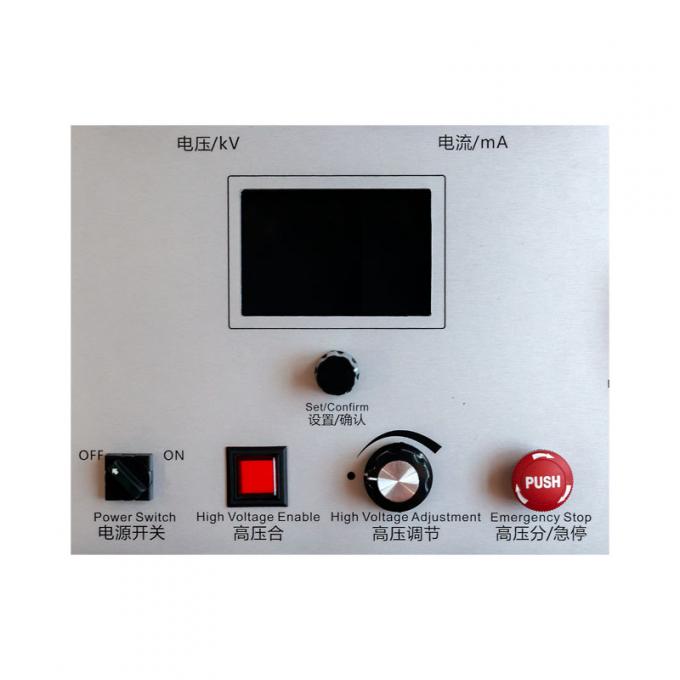

*Il modulo di rilevamento del ponte è integrato con un ampio schermo LCD ad alto potenziale. Il pulsante operativo sul pannello è a potenziale di terra e il ponte viene azionato tramite l'asta isolante.

*Il cavo di misurazione speciale personalizzato a quattro conduttori ad alta tensione con schermatura, lo strato di schermatura intrecciato in rete di rame è collegato in modo affidabile a terra e sicuro da usare. Il metodo di misurazione della resistenza a quattro terminali evita l'errore di resistenza del piombo.

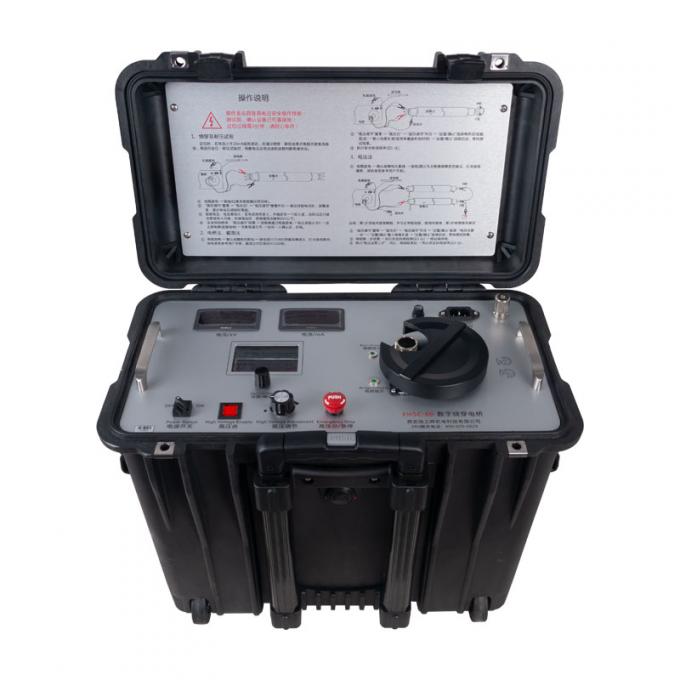

*La sorgente di corrente costante ad alta tensione e il ponte sono integrati in una scatola portatile in plastica con maniglia a scomparsa. Alta tensione, peso leggero, facile da usare.

*Il metodo del ponte non ha punti ciechi rispetto al metodo di riflessione dell'onda, ed è particolarmente adatto per determinare i punti di guasto di cavi corti e vicini alle estremità.

*Alta tensione e alta corrente sono particolarmente adatte per la localizzazione dei guasti di isolamento e guaine di sistemi di cavi ad alta tensione complessi di grande lunghezza e grande sezione.

Parametri principali della funzione

Modalità di bruciatura	Tensione di uscita	0~60kV Regolabile in continuo
Modalità di bruciatura	Corrente di cortocircuito	600mA
Modello di ponte	Tensione di uscita	0~4kV Regolabile in continuo
	Corrente di cortocircuito	600mA
	Schermo LCD	Schermo a colori TFT da 3,5 pollici
	Precisione di posizionamento	±(0,2%·L+1)m
	Intervallo di test	1~50000m
	Tastiera operativa	Funzionamento a un tasto
Alimentazione	220V AC±10%, 50Hz
Potenza	2kVA, Alimentazione generatore (maggiore di 2kW)
Dimensioni (L× L × A)	30cm46cm50cm
Temperatura operativa	-10℃~+55℃
