In caso di incendio digitale attraverso il ponte per la localizzazione del guasto del cavo in cavi ad alta tensione di grande sezione

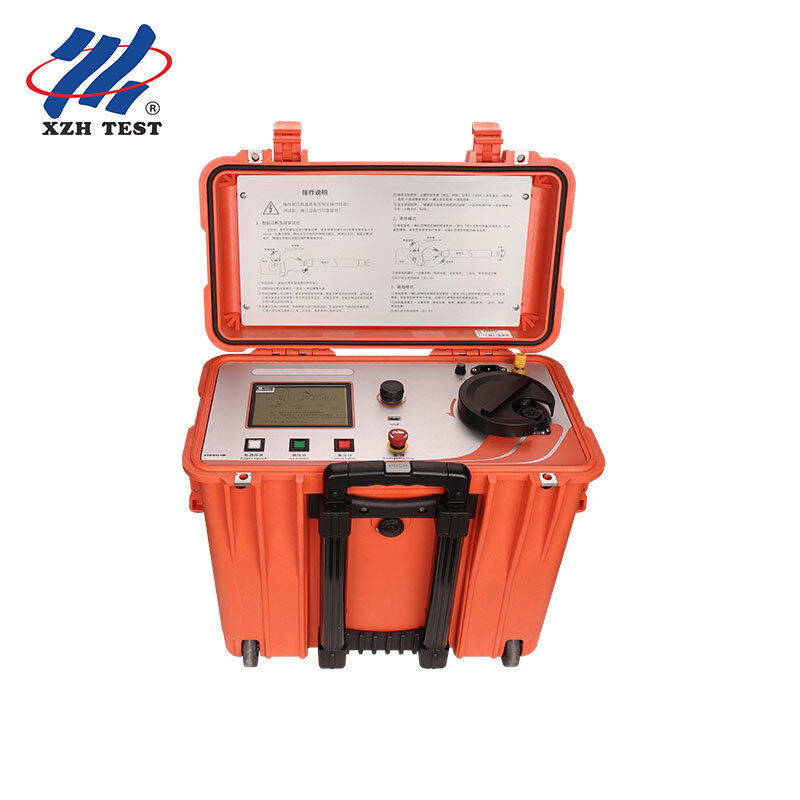

Il ponte di bruciatura digitale XHSC-60Q è uno strumento di pre-localizzazione guasti cavi ad alte prestazioni progettato per cavi di alimentazione ad alta tensione da 60kV e inferiori. Progettato specificamente per installazioni di energia rinnovabile, infrastrutture critiche e reti di distribuzione di energia industriale, eroga fino a 600mA di corrente di bruciatura controllata per convertire guasti ad alta resistenza in guasti a bassa resistenza e localizzabili, consentendo una pre-localizzazione rapida e precisa dei guasti su cavi sotterranei di grande sezione e lunga distanza. A differenza dei ponti di bruciatura convenzionali destinati ad applicazioni generiche, l'XHSC-60Q è costruito appositamente per operatori che gestiscono parchi solari su larga scala, sistemi di raccolta di energia eolica, alimentazioni di data center e reti di cavi industriali pesanti, dove le sezioni trasversali dei cavi superano frequentemente i 400 mm² e la resistenza dei guasti può raggiungere decine di kilo-ohm.Pubblico di destinazione:Team di Operazioni e Manutenzione presso parchi solari fotovoltaici, centrali eoliche, data center, parchi industriali e sottostazioni di servizio, dove la minimizzazione dei tempi di inattività sulle reti di cavi interrati ad alta capacità è fondamentale per la protezione dei ricavi.

Caratteristiche principali

• Uscita regolabile continuamente da 0 a 60kV, che copre l'intero spettro dei requisiti di diagnosi guasti cavi di media e alta tensione.Controllo digitale intelligente:
• Regolazione basata su microprocessore con monitoraggio in tempo reale di tensione/corrente e interblocchi di sicurezza automatici per la protezione dell'operatore.Design compatto e portatile:
• Pesa circa 25 kg con dimensioni 30 cm × 46 cm × 50 cm, facilmente trasportabile nei veicoli di assistenza sul campo per l'impiego in loco.Compatibile con generatore:
• Alimentato da un generatore portatile standard da 2kW+, consente l'operatività in siti remoti di energia rinnovabile senza accesso alla rete.Certificato CE:
• Conforme agli standard europei di sicurezza ed EMC per apparecchiature di prova elettriche professionali.Specifiche tecniche
• ParametroSpecifiche

• Diagnostica su cavi inter-array e di esportazione di media tensione in impianti eolici onshore e offshore.Data Center:
• Test di integrità dei cavi di alimentazione critici per prevenire tempi di inattività imprevisti sui percorsi di alimentazione ridondanti.Parchi industriali e miniere:
• Localizzazione guasti su cavi interrati di grande sezione in ambienti industriali pesanti ed estrattivi.Sottostazioni di servizio:
• Pre-localizzazione di guasti ad alta resistenza su cavi di distribuzione da 10kV–35kV.Come funziona
• L'XHSC-60Q opera sul principio della bruciatura: una corrente continua ad alta tensione controllata viene applicata al cavo difettoso, riscaldando e carbonizzando gradualmente il punto di guasto. Questo processo riduce la resistenza del guasto da potenzialmente centinaia di kilo-ohm a pochi ohm o meno. Una volta che il guasto è convertito in uno stato a bassa resistenza, è possibile utilizzare metodi standard TDR (Time Domain Reflectometry) o a corrente d'impulso per misurare con precisione la distanza dal guasto, migliorando drasticamente l'accuratezza della pre-localizzazione e riducendo i tempi di scavo.Imballaggio e consegna
