🎯 Progettato per team professionali di test e commissioning di cavi
🔬 Ingegneri di test e commissioningIdentificazione digitale automatizzata con verifica con segno di spunta verde/croce rossa che elimina errori umani
📊 Dipartimenti di manutenzioneID cavo + misurazione tensione/corrente AC combinati in un unico strumento
🏭 Specialisti di cavi industrialiLa bobina Rogowski flessibile gestisce conduttori spessi e di forma irregolare fino a 200 mm
Panoramica del prodotto
Il Identificatore intelligente di cavi XHSB505DS è uno strumento professionale di nuova generazione che combina la tecnologia PSK (Phase Shift Keying) con algoritmi precisi per un'identificazione automatizzata e a prova di errore dei cavi. A differenza degli identificatori analogici convenzionali basati su puntatore, l'XHSB505DS è dotato di un display LCD a colori da 3,5 pollici con decodifica intelligente che verifica automaticamente se un cavo è quello di destinazione, visualizzando un segno di spunta verde (√) per l'identificazione riuscita o una croce rosso-arancio (*) per i cavi non di destinazione. Ciò elimina l'ambiguità dell'interpretazione manuale del puntatore tipica degli identificatori tradizionali.
Progettato per ingegneri di test e commissioning di cavi di alimentazione che richiedono precisione ed efficienza, l'XHSB505DS integra tre strumenti in uno: un identificatore di cavi sotto tensione, un identificatore di cavi disalimentati e uno strumento di misurazione di tensione/corrente/frequenza AC. La pinza di ricezione flessibile a bobina Rogowski accoglie cavi fino a 200 mm di diametro, inclusi conduttori di forma irregolare, mentre la trasmissione multifrequenza (625 Hz, 1562 Hz, 2500 Hz, 10 kHz) garantisce un rilevamento affidabile del segnale su diversi tipi di cavi e condizioni sul campo.
🔍 Cosa rende diverso l'XHSB505DS: A differenza degli identificatori di cavi convenzionali che richiedono agli operatori di interpretare manualmente le oscillazioni del puntatore analogico, un processo soggettivo incline all'errore in condizioni sul campo, l'XHSB505DS utilizza la tecnologia PSK con algoritmi intelligenti per la verifica digitale automatizzata. L'LCD a colori da 3,5 pollici visualizza un chiaro segno di spunta verde o una croce rossa, eliminando ogni congettura. Inoltre, è l'unico identificatore di cavi della sua categoria che combina l'identificazione dei cavi con la misurazione di tensione AC (0~600V), corrente AC (0~5000A) e frequenza, rendendolo un vero strumento multifunzione per team di test professionali che necessitano di più della semplice identificazione dei cavi.
Specifiche chiave
Tecnologia
PSK (Phase Shift Keying) con algoritmi intelligenti
Frequenze di trasmissione
625 Hz, 1562 Hz, 2500 Hz, 10 kHz (regolabile)
Tensione di impulso (spegnimento)
500V
Corrente di impulso
Max 5A (a seconda della resistenza del loop)
Frequenza di impulso
1 volta/sec, Larghezza impulso: 2 ms
Alimentazione trasmettitore
Batteria al litio ricaricabile da 11,1 V, ~8 ore di autonomia
Display ricevitore
LCD a colori True Color da 3,5 pollici
Diametro bobina flessibile
φ200 mm (bobina Rogowski, personalizzabile più grande)
Pinza di trasmissione
φ120 mm
Specifiche trasmettitore
| Parametro | Specifiche |
|---|
| Alimentazione | Batteria al litio ricaricabile ad alta capacità da 11,1 V, ~8 ore di funzionamento continuo |
| Metodo di uscita | Accoppiamento a pinza (sotto tensione); Uscita diretta (spento) |
| Frequenze di trasmissione | 625 Hz, 1562 Hz, 2500 Hz, 10 kHz (regolabile con tasto freccia) |
| Tensione di impulso | 500 V (modalità di riconoscimento spegnimento) |
| Corrente di impulso | Max 5A (dipendente dalla resistenza del loop) |
| Frequenza/Larghezza impulso | 1 volta/sec / 2 ms |
| Display | Ampio LCD con tensione batteria in tempo reale, retroilluminazione bianca |
| Dimensioni | 320 * 275 * 145 mm; Custodia resistente a circa 200 kg di pressione |
| Sicurezza | Resistenza AC 3700V/rms; IEC61326 (EMC); IEC61010-1 (CAT III 300V, CAT IV 150V) |
| Condizioni operative | -10℃ ~ 40℃; Umidità <80% |
Specifiche ricevitore
| Parametro | Specifiche |
|---|
| Funzioni | ID cavo sotto tensione e disalimentato; Misurazione tensione, corrente, frequenza AC |
| Display | LCD a colori True Color da 3,5 pollici, indicazione icona a colori |
| Alimentazione | Batteria al litio ricaricabile da 7,4 V, ricarica USB, ~6 ore di autonomia |
| Calibrazione segnale | Sì - 75%~135% del valore di calibrazione = condizione di ID valida |
| Riconoscimento direzione | Sì - direzione corrispondente richiesta per un'identificazione riuscita |
| Verifica | Segno di spunta verde (√) = cavo di destinazione; Croce rosso-arancio (*) = non di destinazione |
| Intervallo tensione AC | 0,00V ~ 600V (50Hz/60Hz), precisione ±2%±3 cifre |
| Intervallo corrente AC | 0,00A ~ 5000A (50Hz/60Hz), precisione ±2%±3 cifre |
| Intervallo frequenza | 45Hz ~ 70Hz, precisione ±2%±3 cifre |
| Pinza corrente flessibile | Bobina Rogowski, diametro interno φ200 mm, cavo da 2 m |
| Tasso di rilevamento | ~1 volta/sec con regolazione del guadagno (barra di ampiezza 10~100) |
| Intervallo di identificazione spegnimento | Resistenza del loop 0Ω~10kΩ (fino a ~10 km di cavo, a seconda della messa a terra) |
| Intervallo di identificazione sotto tensione | Resistenza del loop 0Ω~200Ω (fino a ~5 km di cavo, a seconda della messa a terra) |
| Sicurezza | IEC61010-1 CAT III 600V; IEC61010-031; IEC61326; Grado di inquinamento 2 |
| Condizioni operative | -10℃ ~ 40℃; Umidità <80% |
Componenti del sistema

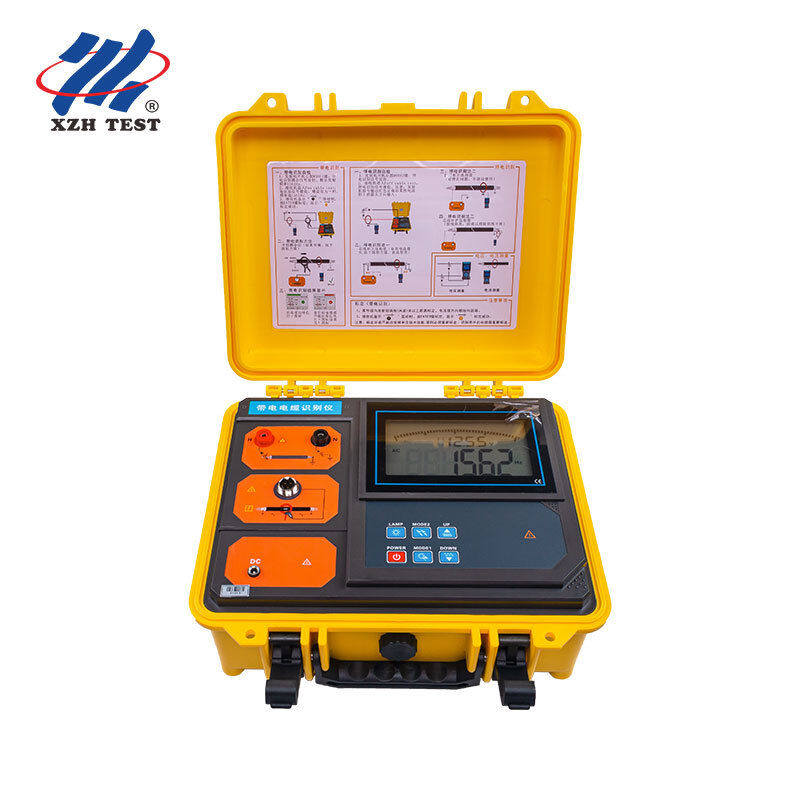

- Trasmettitore: Design integrato a cassetta degli attrezzi con custodia in polipropilene, resistenza a 200 kg di pressione, ampio LCD con stato batteria in tempo reale e indicazione di trasmissione dinamica
- Pinza di trasmissione: Mascella φ120 mm, accoppiamento direzionale per iniezione segnale cavo sotto tensione, cavo da 2 m
- Ricevitore: Portatile, LCD a colori da 3,5 pollici, microprocessore ad alta velocità con algoritmi PSK, calibrazione intensità segnale, verifica automatizzata con segno di spunta verde / croce rossa
- Pinza corrente flessibile: Bobina Rogowski con diametro interno φ200 mm, eccellente tracciamento transitorio per rilevamento codice impulso, misurazione senza contatto - sicura e veloce
Caratteristiche principali
- Tecnologia PSK con algoritmi intelligenti per l'identificazione digitale automatizzata dei cavi - elimina errori di interpretazione manuale
- LCD a colori da 3,5 pollici con segno di spunta verde (√) per cavi di destinazione e croce rossa (*) per non di destinazione - i risultati sono immediati e inequivocabili
- Trasmissione multifrequenza: 625 Hz, 1562 Hz, 2500 Hz, 10 kHz - regolabile per un rilevamento ottimale su tipi e condizioni di cavi
- Misurazione integrata di tensione AC (0~600V), corrente AC (0~5000A) e frequenza (45~70Hz) - tre strumenti in uno
- Bobina Rogowski flessibile (φ200 mm) gestisce cavi spessi e conduttori irregolari senza scollegare i circuiti
- La funzione di calibrazione del segnale garantisce un'identificazione affidabile con validazione di tolleranza del 75%~135%
- Il riconoscimento della direzione migliora l'accuratezza - trasmettitore, pinza ricevitore e segnale devono essere allineati direzionalmente
- La robusta cassetta degli attrezzi del trasmettitore resiste a 200 kg di pressione; Grado di resistenza AC 3700V/rms
- Ricarica USB per ricevitore, ricarica DC 12,6V per trasmettitore - sistema a doppia batteria con protezione da batteria scarica
Principio di funzionamento
Identificazione cavo sotto tensione (metodo di accoppiamento a pinza): Il trasmettitore accoppia un segnale di corrente a impulsi composito alla frequenza selezionata (625 Hz ~ 10 kHz) attraverso la pinza di trasmissione sul cavo corazzato trifase di destinazione. La corrente a impulsi genera un campo elettromagnetico direzionale attorno al cavo, che viene rilevato dalla bobina Rogowski flessibile e decodificato dall'algoritmo PSK del ricevitore. Il processore intelligente del ricevitore verifica la calibrazione del segnale (75%~135% del valore trasmesso), la coerenza della direzione e la corrispondenza della frequenza prima di visualizzare la conferma con segno di spunta verde.
Identificazione cavo disalimentato (metodo di connessione diretta): Il trasmettitore emette un segnale di corrente codificato a impulsi da 500 V direttamente nel nucleo del cavo tramite cavi di prova. La corrente codificata genera un campo elettromagnetico lungo il cavo. La bobina flessibile del ricevitore rileva, decodifica e identifica il cavo di destinazione tramite l'algoritmo PSK intelligente, con risultati chiaramente visualizzati sull'LCD a colori.
⚠️ Note di sicurezza importanti:
Identificazione spegnimento: È severamente vietato collegare a cavi sotto tensione. Identificazione sotto tensione: Applicabile solo a cavi corazzati trifase. Non mescolare pinze di trasmissione e ricezione. La direzione del segnale di ingresso deve essere coerente. La guaina del cavo ad entrambe le estremità deve essere ben messa a terra per il metodo di accoppiamento.
Domande frequenti
D1: Per chi è progettato l'XHSB505DS e in cosa si differenzia dagli identificatori di cavi di base?
L'XHSB505DS è progettato per ingegneri professionisti di test e commissioning di cavi, dipartimenti di manutenzione industriale e team di utility che necessitano di più della semplice identificazione dei cavi. A differenza degli identificatori analogici di base basati su puntatore (come l'XHSB505B) che richiedono un'interpretazione manuale soggettiva, l'XHSB505DS utilizza algoritmi intelligenti PSK con verifica automatizzata con segno di spunta verde/croce rossa, eliminando ogni ambiguità ed errore umano. Inoltre, combina in modo univoco tre strumenti in uno: identificatore di cavi + misuratore di tensione AC (0~600V) + misuratore di corrente AC (0~5000A), rendendolo la scelta ideale per team che necessitano di funzionalità di test sul campo complete.
D2: Cos'è la tecnologia PSK e perché migliora l'accuratezza dell'identificazione dei cavi?
PSK (Phase Shift Keying) è una tecnica di modulazione digitale che codifica i dati nelle variazioni di fase del segnale trasmesso. Nell'XHSB505DS, il trasmettitore genera un segnale a impulsi precisamente codificato che il ricevitore può riconoscere e decodificare in modo univoco tramite algoritmi intelligenti. A differenza dei semplici segnali a impulsi utilizzati negli identificatori analogici che possono essere confusi con rumore elettrico, il segnale codificato PSK fornisce un "impronta digitale" unica che riduce drasticamente i falsi positivi. Il microprocessore del ricevitore verifica la corrispondenza della frequenza, l'ampiezza del segnale (intervallo di calibrazione 75%~135%) e la coerenza direzionale prima di confermare l'identificazione.
D3: Perché scegliere la bobina Rogowski flessibile rispetto a una pinza rigida tradizionale?
La bobina Rogowski flessibile offre tre vantaggi chiave: (1) il suo diametro φ200 mm accoglie cavi spessi e conduttori di forma irregolare che non entrano in pinze rigide; (2) fornisce un'eccellente capacità di tracciamento transitorio per i segnali codificati a impulsi, garantendo un'acquisizione accurata della forma d'onda; (3) consente la misurazione senza contatto senza scollegare il circuito testato, migliorando significativamente la sicurezza sul campo e la velocità del flusso di lavoro. La flessibilità della bobina la rende anche più facile da posizionare in canaline per cavi congestionate dove le pinze rigide sono impraticabili.
D4: Questo dispositivo può davvero misurare tensione e corrente AC oltre all'identificazione dei cavi?
Sì. Il ricevitore XHSB505DS include una suite completa di misurazione AC: tensione AC da 0,00 V a 600 V (50/60 Hz), corrente AC da 0,00 A a 5000 A (50/60 Hz) e frequenza da 45 Hz a 70 Hz, il tutto con un'accuratezza di ±2%±3 cifre. Ciò elimina la necessità di portare multimetri o pinze amperometriche separati sul campo, semplificando il flusso di lavoro di test per i team di commissioning e manutenzione.
D5: Quali sono le lunghezze massime dei cavi che questo dispositivo può testare?
Per l'identificazione di cavi disalimentati (connessione diretta), il dispositivo può rilevare segnali a impulsi con resistenza del loop fino a 10 kΩ, corrispondente tipicamente a lunghezze di cavo da 0 a 10 chilometri, a seconda principalmente della resistenza di messa a terra e della resistenza del conduttore del cavo. Per l'identificazione di cavi sotto tensione (metodo di accoppiamento), l'intervallo di rilevamento supporta una resistenza del loop fino a 200 Ω, tipicamente da 0 a 5 chilometri. In entrambi i casi, la batteria del trasmettitore deve essere superiore a 11 V per prestazioni ottimali.
Informazioni su XZH TEST
XZH TEST è un produttore professionale specializzato in test di cavi, rilevamento guasti e soluzioni diagnostiche per utility elettriche, appaltatori elettrici e clienti industriali in tutto il mondo. Con una linea di prodotti completa che include identificatori intelligenti di cavi, localizzatori di guasti e sistemi diagnostici, XZH TEST fornisce apparecchiature sul campo affidabili e innovative progettate per le applicazioni professionali più esigenti.
Contattaci oggi stesso per una soluzione personalizzata in base alle tue esigenze di identificazione e manutenzione dei cavi.
