XHSB505DS
I. Descrizione
Lo strumento di identificazione cavi sotto tensione XHSB505DS, noto anche come strumento di identificazione cavi, strumento di identificazione cavi multifunzione e strumento di identificazione cavi intelligente, è progettato per ingegneri di cavi elettrici e addetti ai cavi per risolvere i problemi tecnici di identificazione dei cavi. L'utente può identificare accuratamente uno dei cavi target tra i cavi multipli tramite lo strumento, in modo da evitare di segare accidentalmente i cavi sotto tensione e causare gravi incidenti. L'identificazione del cavo inizia dall'operazione su entrambe le estremità del cavo. La doppia numerazione su entrambe le estremità del cavo deve essere garantita accurata. Questo strumento è progettato con tecnologia PSK combinata con algoritmi precisi. Indipendentemente da quanto sia affidabile la memoria del personale in loco, non può sostituire il riconoscimento di strumenti professionali. Questo prodotto ha anche le funzioni di identificazione cavi sotto tensione, identificazione cavi fuori tensione, test di corrente alternata e test di tensione alternata. È composto da un trasmettitore, un morsetto di corrente di trasmissione, un ricevitore e un morsetto di corrente flessibile di ricezione.

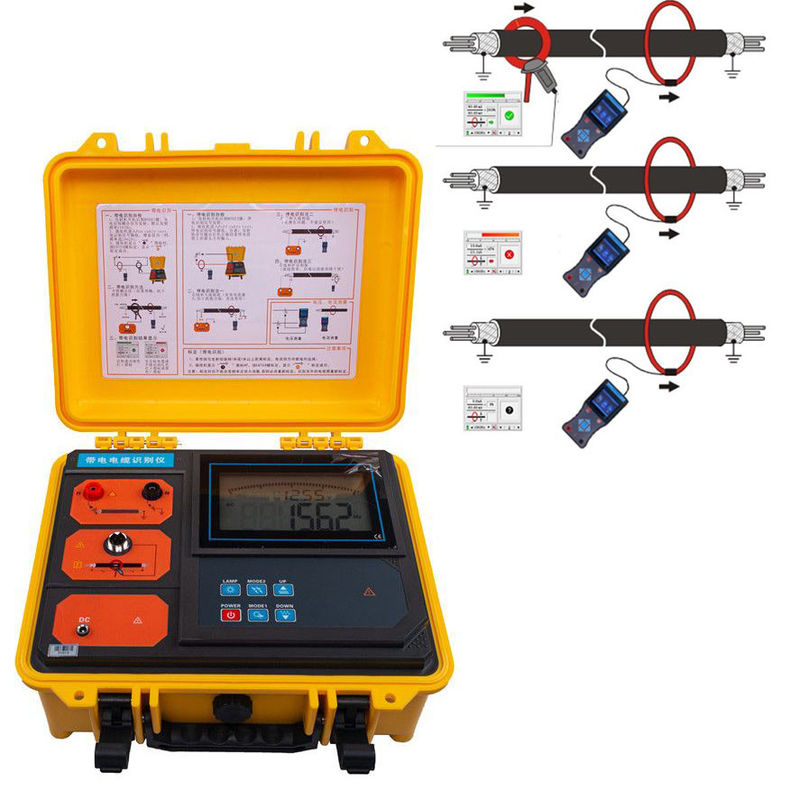

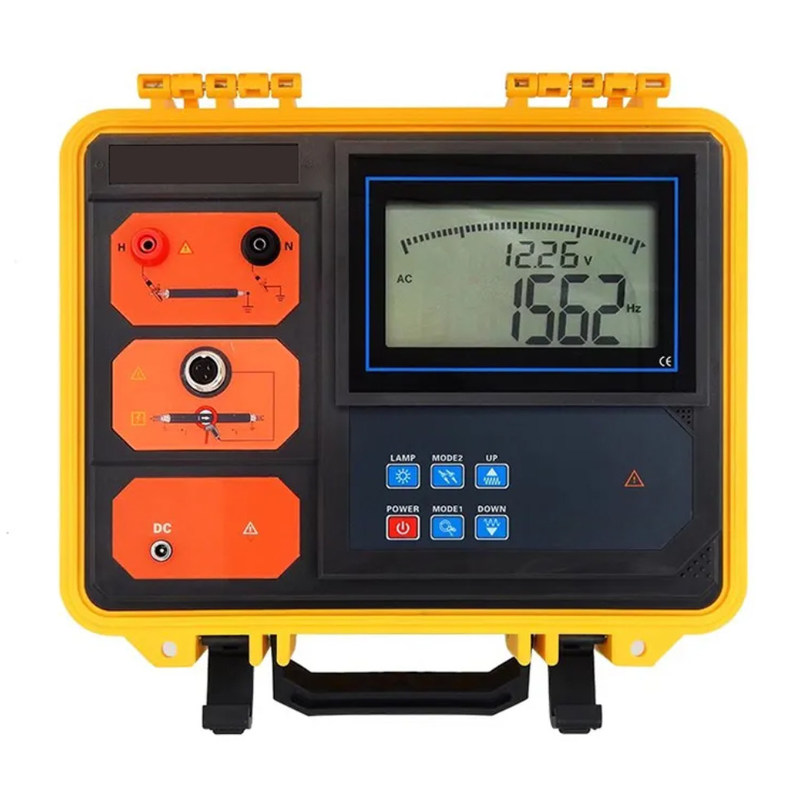

Trasmettitore:Trasmette segnali al cavo target durante l'identificazione di cavi sotto tensione e cavi fuori tensione. Batteria al litio ricaricabile ad alte prestazioni integrata, adattamento automatico dell'impedenza e protezione automatica. Il trasmettitore adotta un design integrato di cassetta degli attrezzi speciale, utilizza plastica polipropilenica come materia prima e aggiunge nuovi riempitivi compositi per lo stampaggio a iniezione monopezzo. Ha bassa densità, resistenza, rigidità, durezza, resistenza all'usura, resistenza al calore e prestazioni di isolamento. Il cabinet può sopportare una pressione di circa 200 kg, l'ampio display LCD dell'host mostra la carica residua della batteria in tempo reale, retroilluminazione bianca e indicazione dinamica del segnale di emissione, che è chiara a colpo d'occhio.
Morsetto di trasmissione:Quando il cavo sotto tensione viene identificato, il morsetto di trasmissione accoppia il segnale dal trasmettitore al cavo target. La dimensione della ganascia è Φ120mm. Il morsetto di trasmissione ha direzionalità. Il segnale di trasmissione fluisce dalla direzione indicata dalla freccia sul morsetto di trasmissione.
Durante l'identificazione sotto tensione:utilizzare pinze per accoppiare correnti di impulso in uscita, emettere quattro frequenze: 625Hz, 1562Hz, 2500Hz, 10kHz, accoppiare al cavo target (il cavo target è un cavo armato a tre conduttori) tramite il trasmettitore e iniettare impulsi compositi nel nucleo del cavo Segnale di corrente, la corrente di impulso genera un campo elettromagnetico attorno al cavo target per il ricevitore e il morsetto di corrente flessibile da rilevare e identificare; poiché la corrente di impulso è direzionale, anche il rilevamento è direzionale.
Quando si identifica fuori tensione:La corrente di impulso in uscita collegata direttamente viene utilizzata per iniettare un segnale di corrente codificato a impulsi nel nucleo del cavo. Questa corrente genera un campo elettromagnetico attorno al cavo target per il ricevitore e il morsetto di corrente flessibile da rilevare, decodificare e identificare; poiché la corrente è direzionale, anche il rilevamento è direzionale.
Ricevitore:È un dispositivo portatile, schermo LCD a colori da 3,5 pollici, microprocessore ad alta velocità integrato, combinato con algoritmi precisi, per identificare e decodificare il segnale di corrente a codice di impulso del trasmettitore, e dispone di una funzione di calibrazione della forza del segnale per visualizzare la forza del segnale e i risultati del rilevamento. Squisito e intuitivo; visualizzazione dinamica di barre di scala colorate, chiara a colpo d'occhio, segno di spunta per l'identificazione riuscita del cavo, segno di spunta per il cavo non target, può identificare rapidamente e automaticamente il cavo target. Allo stesso tempo, l'intervallo di tensione testabile è AC 0.00V~600V (50Hz/60Hz), l'intervallo di corrente alternata misurabile è AC 0.00A~5000A (50Hz/60Hz) e la frequenza di corrente misurabile è 45Hz~70Hz.
Morsetto di corrente flessibile:È una bobina Rockwell con eccellente capacità di tracciamento transitorio, può identificare rapidamente la corrente di impulso generata dal trasmettitore ed è adatta per cavi spessi o conduttori di forma irregolare. Il diametro interno della ganascia è di circa 200 mm e può agganciare cavi inferiori a Φ200 mm, senza scollegare il circuito testato, misurazione senza contatto, sicura e veloce.
Nota speciale:Questo strumento di identificazione cavi ha sia funzioni di identificazione cavi sotto tensione che di identificazione cavi fuori tensione. Durante l'identificazione di cavi fuori tensione, è severamente vietato collegarsi al cavo sotto tensione. L'identificazione di cavi sotto tensione è applicabile solo a cavi armati a tre conduttori. Durante l'identificazione, il morsetto di trasmissione e il morsetto di ricezione non possono essere scambiati e la direzione del segnale di ingresso deve essere coerente.
II. Specifiche tecniche
- Condizioni di base e condizioni di lavoro
| Influenza |
Base |
Lavoro |
Note |
| Temperatura ambiente |
23°C±1°C |
-20°C~50°C, ≤95%RH, Nessuna condensazione |
/ |
| Umidità ambientale |
40%～60% |
<80% |
/ |
| Frequenza di tensione e corrente misurate |
50Hz±1Hz |
45Hz~70Hz |
Durante il test di tensione e corrente |
| Tensione di lavoro del ricevitore |
7.4V±0.5V |
7.4V±1V |
/ |
| Tensione di esercizio del trasmettitore |
11.1V±0.5V |
11.1V±1.5V |
/ |
| Campo elettrico esterno, campo magnetico |
Da evitare |
| Posizione del cavo in prova |
Il cavo in prova si trova al centro geometrico approssimativo del morsetto di corrente flessibile |
- Specifiche del trasmettitore
| Corrente nominale |
Trasmettere un segnale di corrente a impulsi compositi, visualizzare la tensione residua della batteria e indicare dinamicamente lo stato di trasmissione |
| AlimentazioneBatteria al litio ricaricabile di grande capacità da 11.1V, completamente carica e funzionamento continuo per circa 8 ore |
Metodo di uscita |
| Accoppiamento a pinza durante il riconoscimento sotto tensione; uscita diretta durante il riconoscimento fuori tensioneFrequenza di trasmissione |
625Hz, 1562Hz, 2500Hz, 10KHz (durante l'identificazione sotto tensione), premere i tasti freccia su e giù per regolare la frequenza di trasmissione |
| Tensione di impulso |
500V (durante il riconoscimento fuori tensione) |
| Corrente di impulso |
Massimo 5A (a seconda delle dimensioni della resistenza del circuito) |
| Frequenza di impulso |
1 volta/sec |
| Larghezza di impulso |
2ms |
| Diametro interno morsetto di lancio |
φ120mm |
| Lunghezza cavo morsetto di lancio |
2m |
| Dimensioni morsetto di lancio |
Lunghezza, larghezza e spessore 300mm×175mm×50mm |
| Modalità di visualizzazione |
Ampio display LCD mostra la tensione residua della batteria in tempo reale, con retroilluminazione |
| Lunghezza cavo morsetto di lancio |
2m |
| Dimensioni pinza di terra |
Lunghezza, larghezza e spessore 225mm×100mm×10mm |
| Dimensioni trasmettitore |
320mm×275mm×145mm |
| Dimensioni morsetto di lancio |
Lunghezza, larghezza e spessore 300mm×175mm×50mm |
| Modalità di visualizzazione |
Ampio display LCD mostra la tensione residua della batteria in tempo reale, con retroilluminazione |
| Dopo la calibrazione, la frequenza di test e l'ingrandimento non possono essere modificati, altrimenti sarà necessario ricalibrare; cavi diversi richiedono la ricalibrazione durante il test di cavi diversi |
Lunghezza e larghezza 128mm×75mm; area di visualizzazione 124mm×67mm |
| Dimensioni confezione |
Lunghezza, larghezza e altezza 400mm×245mm×335mm |
| Temperatura operativa |
-10°C～40°C |
| Condizioni di stoccaggio |
-20°C~50°C, ≤95%RH, Nessuna condensazione |
| Potenza della batteria |
Quando la tensione della batteria è inferiore a 9.65V, viene visualizzata l'icona di bassa tensione della batteria per ricordare di caricare la batteria; quando la tensione della batteria è inferiore a 9.5V, il dispositivo si spegne automaticamente |
| Tensione della batteria |
-10°C～40°C |
| Condizioni di stoccaggio |
-20°C~50°C, ≤95%RH, Nessuna condensazione |
| Potenza della batteria |
Quando la tensione della batteria è inferiore a 9.65V, viene visualizzata l'icona di bassa tensione della batteria per ricordare di caricare la batteria; quando la tensione della batteria è inferiore a 9.5V, il dispositivo si spegne automaticamente |
| CaricabatterieCaricabatterie DC 12.6V |
Porta di ricarica |
| Porta di ricarica rotonda, logo DCCompressione |
Il trasmettitore adotta un design integrato di cassetta degli attrezzi speciale e la scatola può sopportare una pressione di circa 200 kg |
| Temperatura e umidità di stoccaggio |
AC 3700V/rms (tra la parte superiore e inferiore della scatola dello strumento) |
| Proprietà elettromagnetiche |
IEC61326(EMC) |
|
Specifiche ricevitore |
|
Funzione
|
Identificazione cavi sotto tensione, identificazione cavi fuori tensione; misurazione tensione AC, corrente, frequenza |
| Alimentazione |
- Batteria al litio ricaricabile di grande capacità da 7.4V, interfaccia di ricarica USB, completamente carica e funzionamento continuo per circa 6 ore
| Corrente nominale |
Circa 300mA max |
| Modalità di visualizzazione |
Display schermo LCD a colori reali da 3,5 pollici, indicazione con icone a colori |
| Calibrazione del segnale |
Sì, calibra il segnale trasmesso. La percentuale di corrente tra il segnale ricevuto e il segnale trasmesso è compresa tra il 75% e il 135% del valore di calibrazione, che è una delle condizioni per un'identificazione riuscita |
| Dopo la calibrazione, la frequenza di test e l'ingrandimento non possono essere modificati, altrimenti sarà necessario ricalibrare; cavi diversi richiedono la ricalibrazione durante il test di cavi diversi |
Riconoscimento della direzione |
| Sì, il morsetto di trasmissione, il morsetto di ricezione e il segnale di carico devono essere nella stessa direzione, che è una delle condizioni per un'identificazione riuscita |
Identificazione cavo riuscita |
| Icona di spunta verde indica (√) |
| Cavo non target |
Icona di croce rosso-arancio indica (×) |
| Dimensioni ricevitore |
Lunghezza, larghezza e spessore 207mm×101mm×45mm |
| Morsetto di corrente flessibile |
La lunghezza è di circa 630 mm, il diametro del filo è di 6 mm o 12,5 mm |
| Diametro interno bobina |
φ200mm (diametro maggiore personalizzabile in base alle esigenze) |
| Lunghezza cavo |
Lunghezza cavo morsetto flessibile: 2m |
| Cavo di prova tensione |
Lungo 1m (1 ciascuno per rosso e nero) |
| Ambito di prova |
Riconoscimento fuori tensione: la bobina può rilevare segnali di impulso con una resistenza di circuito di 0Ω～10kΩ; quando la resistenza del circuito di rilevamento è 10kΩ, la batteria del trasmettitore deve essere garantita sopra 11V (generalmente può raggiungere una lunghezza del cavo da 0 a 10 chilometri, principalmente a causa della resistenza di terra e della resistenza del cavo) |
| Identificazione sotto tensione: la bobina può rilevare segnali di impulso con una resistenza di circuito di 0Ω～200Ω; quando la resistenza del circuito di rilevamento è 200Ω, la batteria del trasmettitore deve essere garantita sopra 11V (generalmente può raggiungere una lunghezza del cavo da 0 a 5 chilometri, principalmente a causa della resistenza di terra e della resistenza del cavo) |
Intervallo di misurazione |
| Tensione AC: 0.00V～600V (50Hz/60Hz) |
Corrente AC: 0.00A～5000A (50Hz/60Hz) |
| Frequenza corrente: 45Hz~70Hz |
| Precisione |
Tensione AC: ±2%±3dgt |
| Corrente AC: ±2%±3dgt |
| Frequenza corrente: ±2%±3dgt |
| Segnale di identificazione |
Ampiezza del segnale a colori e display digitale |
| Velocità di rilevamento |
| Circa 1 volta/sec |
| Regolazione guadagno |
Nell'interfaccia di test, premere i tasti freccia sinistra e destra per regolare l'ingrandimento del segnale, la barra dell'ampiezza del segnale è tra 10~100, il migliore |
| Controllo retroilluminazione |
Nell'interfaccia di selezione della funzione di avvio, premere i tasti freccia su e giù per regolare la luminosità della retroilluminazione LCD |
| Spegnimento automatico |
Circa 30 minuti dopo l'accensione, lo strumento si spegne automaticamente per ridurre il consumo della batteria |
| Tensione della batteria |
Quando la tensione della batteria è inferiore a 6.5V, viene visualizzata l'icona di bassa tensione della batteria, che ricorda di caricare la batteria |
| Caricabatterie |
Caricabatterie DC 9V |
| Porta di ricarica |
Porta di ricarica USB |
| Temperatura e umidità di lavoro |
-10°C～40°C; inferiore all'80% RH |
| Temperatura e umidità di stoccaggio |
-10°C~50°C, ≤95%RH, Nessuna condensazione |
| Tensione di tenuta |
AC2000V/rms (tra la parte anteriore e posteriore dell'alloggiamento) |
| Adatto alle normative di sicurezza |
IEC61010-1 CAT II 600V, IEC61010-031, IEC61326, grado di inquinamento 2 |
|
|
|
|
