Per l'impianto elettrico, il trasformatore è l'apparecchiatura principale del sistema, quindi il funzionamento a lungo termine e affidabile del trasformatore è legato alla stabilità e all'affidabilità dell'intero sistema.
La resistenza in corrente continua del trasformatore è un elemento di prova obbligatorio per i semilavorati, i test di fabbrica dei prodotti finiti, l'installazione, i test di consegna e i test preventivi del dipartimento elettrico nella produzione di trasformatori. Può rilevare efficacemente la selezione dei materiali, la saldatura, le parti di collegamento allentate, i trefoli mancanti, i fili rotti, ecc. della bobina del trasformatore. Difetti e pericoli nascosti dopo il funzionamento. Per soddisfare la necessità di una misurazione rapida della resistenza in corrente continua del trasformatore, la nostra azienda ha utilizzato i propri vantaggi tecnici per sviluppare un tester di resistenza in corrente continua per trasformatori.

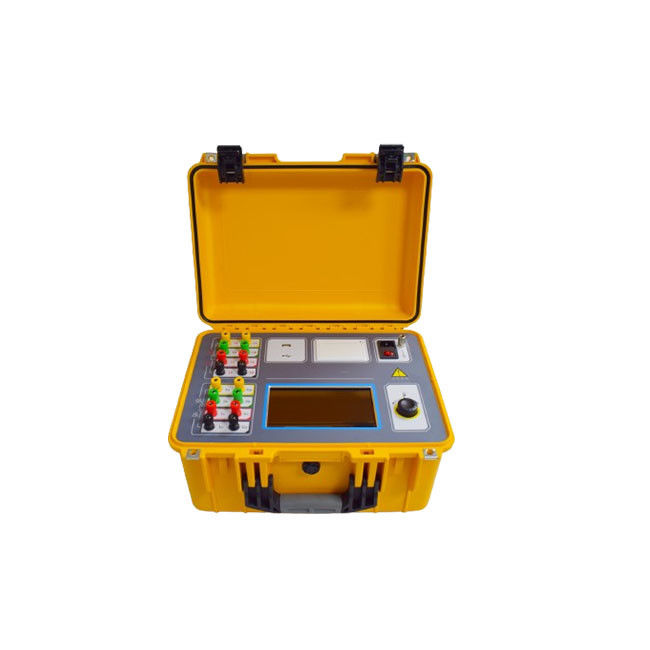

Questo strumento XHZ1320 DC winding resistance tester è una nuova generazione di tester rapido che integra il test del metodo di magnetizzazione, il test trifase (Yn, Y, △) e le funzioni di smagnetizzazione. È un'apparecchiatura ideale per misurare la resistenza in corrente continua di grandi trasformatori di potenza. Lo schermo adotta un display LCD a colori ad alta risoluzione a grande schermo con controllo touch e funzionamento a manopola a navetta, che è comodo per l'uso in loco. Ha una funzione di prompt del menu in inglese, un funzionamento facile e intuitivo e tutti gli elementi di test di resistenza diretta possono essere completati con una sola connessione. La velocità di test è elevata, la precisione è elevata e l'intervallo di misurazione è ampio.
1. Terminale ad alta tensione Collegare alla boccola lato alta tensione del trasformatore. |
2. Terminale a bassa tensione Collegare alla boccola lato bassa tensione del trasformatore. |
3. Touch screen. La dimensione del display è di 7,0 pollici; la risoluzione è di 1024×600. |
4. Manopola a navetta one-touch: Tutte le funzioni dello strumento possono essere azionate. |
5. Terminale di terra Lo strumento deve essere collegato a terra in modo affidabile. Potrebbe esserci vernice o ruggine sul punto di messa a terra in loco, che deve essere rimosso. |
6. Tasto di accensione/spegnimento Accendere l'interruttore di alimentazione per circa 2 secondi per l'avvio. |
7. Stampante Stampa i risultati dei test. |
8. Interfaccia USB Un'unità flash USB esterna viene utilizzata per memorizzare i dati dei test; utilizzare un'unità flash USB in formato FAT o FAT32; durante il processo di memorizzazione, è severamente vietato rimuovere l'unità flash USB. |
Specifiche tecniche
Corrente di uscita | Monofase | 20A,10A,5A,1A,0.1A,10mA,<1mA |
Trifase | 10A+10A,5A+5A,1A+1A,0.1A+0.1A | |
Intervallo di misurazione | Monofase |
20 A livello 0,5 mΩ~1 Ω 10 A livello 1,0 mΩ~2 Ω 5 A livello 10 mΩ~4 Ω 1 A livello 0,1Ω~20Ω 0,1 A livello 2,0Ω~200Ω 10mA livello 50Ω~2kΩ <1mA range 500Ω~25kΩ |
Trifase |
10A + 10A marcia 0,5 mΩ ~ 0,8 Ω 5 A + 5 A livello 10 mΩ ~ 1,6 Ω 1 A + 1 A livello 0,1 Ω ~ 8,0 Ω 0,1 A + 0,1 A marcia 2,0 Ω ~ 80 Ω |
|
Precisione | ±(lettura×0,2%+2 parole) | |
Alimentazione | AC220V±10%, 50/60Hz | |
Temperatura di esercizio | -10℃~50℃ | |
Umidità relativa | <90%, senza condensa | |
Volume dello strumento | 400×315×223mm | |
Peso dello strumento | 9kg |
