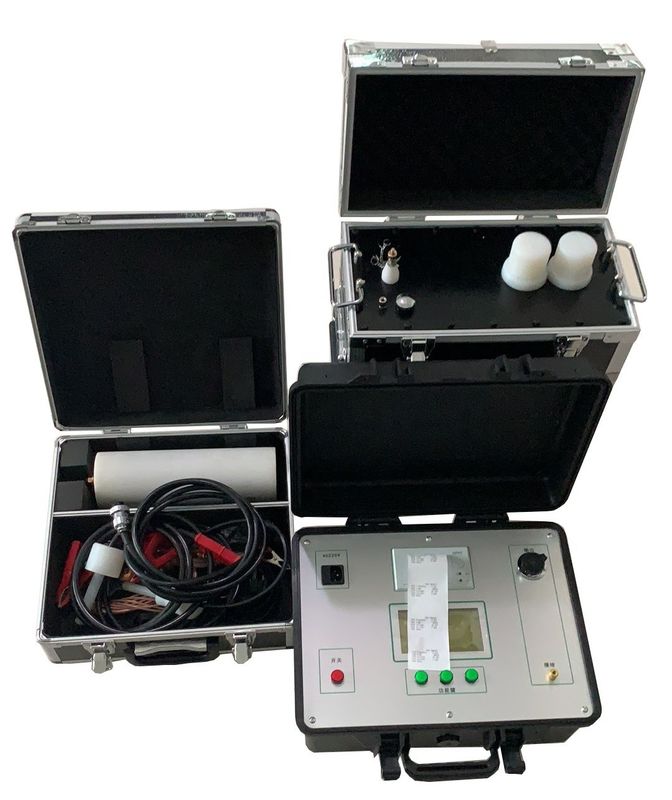

Xhdp serie VLF resistenza tester per la protezione del cavo funzione di protezione da sovra-corrente



Principio della prova della tensione di isolamento a frequenza ultrabassa

La prova di tensione di isolamento ad ultrabasse frequenze è in realtà un'alternativa alla prova di tensione di resistenza a frequenza industriale.Cavi e altri prodotti di prova per la frequenza industriale resistono alla prova di tensione, perché il loro strato di isolamento presenta una grande capacità elettrica, quindi bisogno di un trasformatore di prova di grande capacità o trasformatore risonante.e molto scomodo da usarePer risolvere questa contraddizione, il settore energetico ha adottato una frequenza di prova ridotta, riducendo così la capacità dell'alimentazione di prova.Dalla prova teorica e pratica di molti anni in patria e all'estero, con prova di tensione resistente a frequenza ultra-bassa a 0,1 Hz invece di prova di tensione resistente a frequenza, non solo può avere la stessa equivalenza, e il volume dell'apparecchiatura è notevolmente ridotto,il peso è molto ridotto, teoricamente la capacità di circa un quinto della frequenza, e il semplice funzionamento, rispetto alla frequenza di prova di superiorità più.Questo è il motivo per cui questo metodo è comunemente usato nei paesi sviluppati.

Questo prodotto combina la tecnologia avanzata della moderna conversione digitale di frequenza e adotta il controllo al microcomputer, che rende il rinforzo, il bucking, la misurazione e la protezione completamente automatici.Perché è completamente elettronico.Il grande display LCD è chiaro e intuitivo, e può visualizzare la forma d'onda di uscita e stampare i rapporti di prova.

Questo prodotto ha le seguenti caratteristiche:

1, tensione nominale inferiore o uguale a 50 kV di frequenza ultrabassa utilizzando una sola struttura (un amplificatore); più di 50 kV di frequenza ultrabassa utilizzando una struttura in serie (due amplificatori in serie),per ridurre notevolmente il peso complessivo, la capacità di carico è aumentata e i due amplificatori possono essere utilizzati separatamente per basso livello di tensione e ultrabassa frequenza.

2I dati relativi alla corrente, alla tensione e alla forma d'onda sono ottenuti direttamente dal campionamento laterale ad alta tensione, quindi i dati sono accurati.

3"Con la funzione di protezione da sovratensione, quando l'uscita supera il valore limite di tensione impostato, lo strumento si arresta e protegge, il tempo di azione è inferiore a 20 ms.

4"Con funzione di protezione da sovraccarico: progettata per la doppia protezione di alta e bassa tensione, il lato ad alta tensione può essere fermato con precisione in base al valore impostato;il lato a bassa tensione si fermerà quando la corrente supera la corrente nominale, il tempo di azione è inferiore a 20 ms.

5"La resistenza di protezione dell'uscita ad alta tensione è progettata nel corpo del booster, quindi non è necessario collegare un'altra resistenza di protezione all'esterno.

6"A causa dell'uso di circuiti di controllo di feedback negativo a circuito chiuso ad alta e bassa tensione, l'uscita non ha alcun effetto di aumento capacitivo.
