Casa > prodotti >

Indicatore di guasti del cavo sotterraneo con sincronizzazione acustico-magnetica e rilevamento A-frame

Name: Indicatore di guasti del cavo sotterraneo con sincronizzazione acustico-magnetica e rilevamento A-frame
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHDD503E
Price: 4,175.00 USD
Availability: InStock

Dettagli del prodotto:

Luogo di origine:	Xi'an, Shaanxi, Cina
Marca:	XZH TEST
Certificazione:	CE, ISO
Numero di modello:	XHDD503E

Informazione dettagliata

Luogo di origine:

Xi'an, Shaanxi, Cina

Marca:

XZH TEST

Certificazione:

CE, ISO

Numero di modello:

XHDD503E

Modello n.:

XHDD503E

Utilizzo:

Testatore di cavi di rete, testatore di cavi audio, testatore di cavi coassiali, testatore di cavi d

Energia:

Elettricità

Personalizzato:

Personalizzato

Colore:

Nero

Filtro:

200 Hz-1600 Hz opzionale

Guadagno di produzione:

16 Livelli (0-112dB)

Accuratezza del posizionamento acustico-magnetico:

Meno di 0,2 m

Precisione di posizionamento della tensione passo:

Meno di 0.5m

Accuratezza dell'identificazione del percorso:

Meno di 0.5m

Pacchetto di trasporto:

Custodia in legno

Marchio:

Test XZH

Origine:

Cina

Codice SA:

9031809090

Capacità di alimentazione:

2000 pezzi/anno

Personalizzazione:

Disponibile

Servizio post-vendita:

Certificato di garanzia

Garanzia:

12 mesi

Evidenziare:

High Light

Evidenziare:

Rilevazione di difetti dei cavi sotterranei

Indicatore acustico-magnetico

Localizatore di tensione a passo A-Frame

Trading Information

Quantità di ordine minimo:

1 UNITA

Prezzo:

Negoziabile

Imballaggi particolari:

Cassa in legno

Tempi di consegna:

5-8 giorni

Termini di pagamento:

T/T

Capacità di alimentazione:

2000 unità/anno

Descrizione di prodotto

Descrizione

Il localizzatore di guasti al cavo utilizza i principi della captazione delle vibrazioni e dell'induzione elettromagnetica per determinare la posizione specifica del punto di guasto del cavo. Per provocare la scarica improvvisa nel punto di guasto viene utilizzato un generatore di impulsi ad alta tensione. Fenomeni fisici come onde di vibrazione, onde sonore e onde elettromagnetiche generate dalla scarica da flash over nel punto di guasto vengono rilevati da una sonda speciale dello strumento di puntamento, amplificati, elaborati, visualizzati ed emessi dallo strumento di localizzazione dei guasti del cavo. La posizione precisa del punto di guasto è determinata dall'udito e dalla vista del tester. Ciò significa che il compito di localizzare con precisione il punto di guasto del cavo "direttamente sopra il cavo e all'interno del campo di misurazione approssimativa" è completato.
Questo strumento a punto fisso è adatto per guasti a bassa resistenza, cortocircuito, circuito aperto e disconnessione di cavi di alimentazione, cavi coassiali ad alta frequenza, cavi di illuminazione stradale e cavi interrati costituiti da vari materiali con diverse sezioni trasversali e mezzi, nonché perdite ad alta resistenza e guasti da flash over ad alta resistenza.

Caratteristiche del prodotto
1. Il display LCD touch ad alta luminosità da 5 pollici garantisce la visibilità alla luce del sole.
2. Dispone di 4 modalità di test: standard, migliorata, riduzione del rumore e personalizzata.
3. Ha 4 funzioni di posizionamento: sincronizzazione acustico-magnetica, acustica pura, magnetica pura e tensione di passo.
4. Dispone di una tecnologia di riduzione del rumore di fondo e può scegliere tra una varietà di metodi di filtraggio.
5. Dotato di funzioni BNR e mute.
4. Ha un'indicazione di deviazione del percorso.
5. Dotato di sensori di segnale di isolamento fisico multistrato, grado di impermeabilità IP65.
6. Batteria al litio incorporata di grande capacità, lungo tempo di attesa, dotata di caricabatterie rapido.
7. Interfaccia uomo-macchina piccola e leggera, facile da usare e semplice.

Specifica tecnica

Filtrare i parametri	lTutto passante: 100 Hz~1600 Hz.
	lPassa basso: 100Hz~300Hz.
	lQualcomm: 160Hz~1600Hz.
	lPassa banda: 200Hz~600Hz.
Guadagno del canale:	8 livelli regolabili.
Guadagno del canale magnetico:	8 livelli regolabili.
Guadagno di tensione di passo:	8 livelli regolabili.
Guadagno in uscita:	16 livelli (0~112 dB)
Impedenza di uscita:	350Ω
Precisione di posizionamento acustomagnetico:	≤0,1 m.
Precisione di posizionamento della tensione di passo:	≤ 0,5 m.
Precisione dell'identificazione del percorso:	≤ 0,5 m.
Dispone di funzioni di riduzione del rumore di fondo BNR e di riduzione del rumore muto.
Metodo di controllo della visualizzazione:	Controllo touch screen da 5 pollici ad alta luminosità.
Alimentazione elettrica:	4 batterie al litio standard 18650.
Tempo di attesa:	più di 8 ore.
Volume:	428L×350L×230A
Temperatura ambiente:	-25~65ºC; Umidità relativa: ≤90%.

Disposizione dello strumento e istruzioni

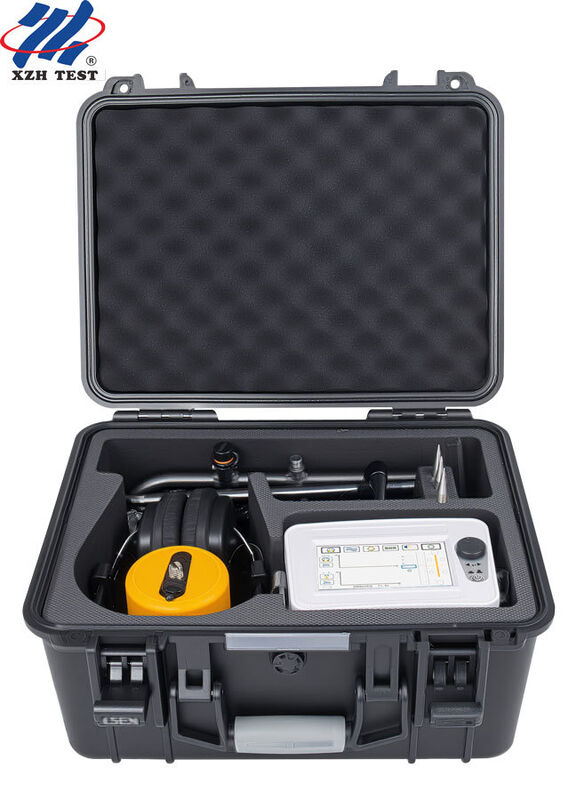

Composizione dello strumento
1. Localizzatore di guasti nei cavi: individua con precisione i punti guasti nei cavi all'interno dell'intervallo di misurazione approssimativo.
2. Sonda: comprende sonda, sonda, tre artigli e biella, collegata al canale di ingresso per ricevere segnali.
3. Indossare le cuffie; collegare il canale di ingresso dello strumento di puntamento (feedback del segnale di uscita).
Linea di segnale a 4,7 conduttori: cavo di collegamento tra lo strumento di puntamento e la sonda (collegamento dello strumento di puntamento e della sonda).
5. Caricabatterie: collegare alla presa di ricarica dello strumento per la ricarica.
6.Un telaio: utilizzato durante i test con il metodo della tensione a gradino.
7. Cavo di collegamento al telaio A: localizzatore di guasti al cavo e cavo di collegamento al telaio A.
8. Perno di terra: un accessorio coordinato per il telaio ad A.

Lista imballaggio

Una volta collegato il telaio A, entrerà automaticamente nell'interfaccia di test come mostrato a destra.
Notare che nella parte inferiore del fotogramma A ci sono delle frecce, rosse e verdi, con il rosso davanti e il verde dietro. Ciò significa che il rosso indica la fine del cavo e il verde indica l'inizio del cavo.

Spostare lentamente il telaio ad A lungo il percorso di sepoltura del cavo verso l'estremità del cavo e osservare i cambiamenti nei grafici a barre rossa e verde sulla schermata di test. Ciò riflette un cambiamento nella direzione della corrente.
A grande distanza dal punto danneggiato, le barre rosse e verdi sullo schermo appaiono leggermente irregolari e piccole.
Quando ti avvicini al punto di faglia, ad esempio a circa 5 metri dal punto di faglia, noterai che il grafico a barre rosso diventa molto grande, come mostrato nell'immagine in alto a sinistra.
Quando ti trovi direttamente sopra il punto di guasto o a circa 1-2 metri davanti e dietro il punto di guasto, noterai che i grafici a barre rosso e verde diventano molto piccoli e appaiono sullo schermo come mostrato nell'immagine in alto a destra.
Una volta superato il punto di faglia, ad esempio a circa 5 metri dal punto di faglia, noterete che il grafico a barre verde diventa molto grande.
In questo modo, effettuando una ricerca paziente, è possibile individuare la posizione del guasto.
