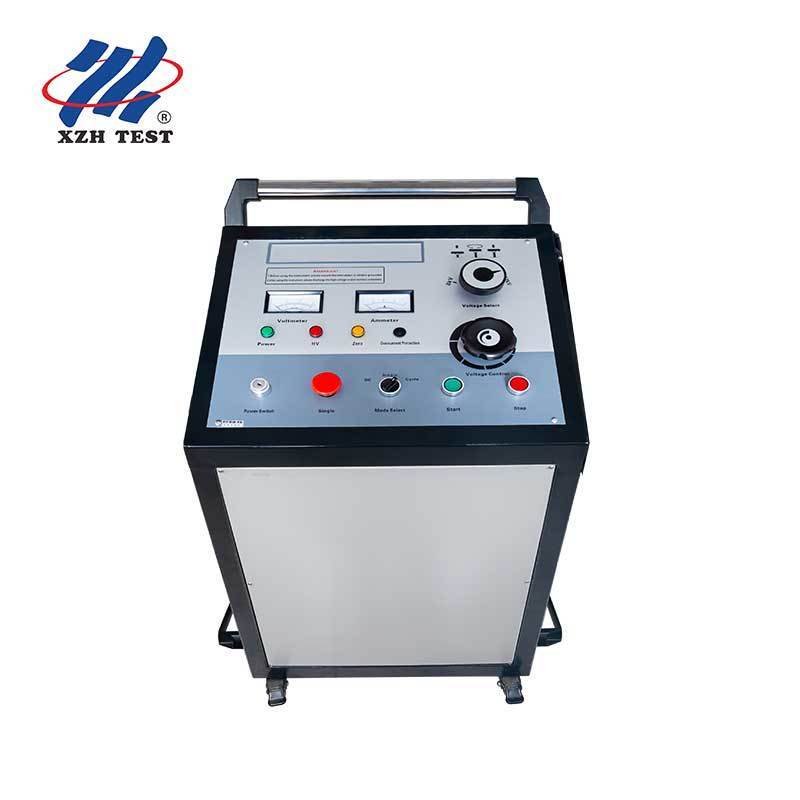

Generatore di sovratensione a tre voltaggi montato su un carrello Modello: XHHV535-4TS
Disegnati per:Appaltatori di guasti di cavi a più livelli, squadre di servizio sul campo di servizi pubblici, dipartimenti di manutenzione HV industriale
Valore di base:Generatore d'impulso a corrente continua montato su un carrello con tre tensioni di uscita selezionabili ¢ 8kV, 16kV e 32kV ¢ in un'unica unità mobile.Cambiare tra i livelli di tensione senza riconfigurazione esterna o modifiche del condensatore- uno strumento per la distribuzione, la trasmissione e il lavoro con canali industriali.
Per chi è questa attrezzatura?
L'XHHV535-4TS è appositamente progettato per squadre sul campo il cui carico di lavoro quotidiano copre più classi di tensione del cavo.Invece di caricare sul veicolo di servizio tre generatori di sovraccarico separati, uno per la distribuzione di 6-10 kV, uno per alimentatori industriali da 15-20 kV e uno per trasmissioni di 33-35 kV ¥ il 4TS mette tutti e tre i livelli di tensione dietro un singolo interruttore di selezione su uno strumento montato su un carrello.
1Appaltatori di multi-voltaggioTre livelli di tensione, uno strumento, passare da un guasto di distribuzione urbana da 11 kV alle 08:00 a un guasto di trasmissione a 33 kV alle 10:00 senza sostituire le apparecchiature.
2Dipartimenti di manutenzione di servizi pubbliciStandardizzare la propria flotta di servizi sul campo. un XHHV535-4TS per veicolo copre tutte le classi di tensione dei cavi nel territorio di servizio
3Elettricisti di impianti industrialiGestisce l'intera gamma di tensioni dei cavi all'interno dell'impianto, da alimentatori motori da 6,6 kV a circuiti di distribuzione da 11 kV a 33 kV, su un solo carrello.
4Imprese di servizi di provaAccetta contratti per tutte le classi di tensione MV/HV. Il selettore a tre tensioni si adatta a qualsiasi rete via cavo del cliente senza ulteriori investimenti di attrezzature o spazio per il veicolo.
Tre tensioni selezionabili 1 interruttore di selezione, tre strumenti valore della capacità
8 kVClasse di distribuzioneCavi di distribuzione urbani e rurali da 6 kV a 10 kV, alimentatori industriali LV, ingressi di servizi per edifici commerciali
16 kVClasse di alimentatori industriali11 kV-20 kV alimentatori per impianti industriali, cavi per il raccolto di energia rinnovabile, circuiti di distribuzione a media distanza
32 kVClasse di trasmissioneCavi di subtrasmissione da 33 kV a 35 kV, entrate industriali a lunga distanza, impianti di raccolta dei parchi eolici
Impatto operativo:Un veicolo di servizio caricato con tre singoli generatori di sovraccarico a volta singola comporta 3 volte il costo di capitale, 3 volte il peso e richiede tecnici addestrati su 3 interfacce.Un XHHV535-4TS sostituisce tutti e tre con un singolo interruttore di selezione per cambiare il livello di tensione tra i lavori.
Specificità principali
| Parametro |
Specificità |
| Voltaggi di uscita selezionabili |
8kV / 16kV / 32kV ¢ tre livelli indipendenti |
| Trasferimento di tensione |
Interruttore a singolo selettore senza condensatore esterno o riconfigurazione del cavo |
| Moduli di uscita |
Scarica di impulso (automatizzato + manuale) + tensione di resistenza CC |
| Fattore di forma |
di cilindrata inferiore o uguale a 600 cm3 |
| Sistemi di sicurezza |
Avvio in posizione zero, scarica automatica, protezione da sovraccarica/sovoltamento/surriscaldamento |
| Display del contatore |
Misuratori a doppio puntatore monitoraggio in tempo reale di kV e mA |
| Marca / Origine |
XZH Test / Cina |
| Certificazione |
CE, ISO |
Scelta della tensione
- Selezionare:ruotare il selettore di tensione del pannello anteriore a 8kV, 16kV o 32kV corrispondente al cavo sottoposto a prova
- Impostato a zero:Confirmare che il pulsante di regolazione della tensione è completamente in senso antiorario (indicatore di posizione zero giallo acceso)
- Inizio:Premere Start per abilitare l'uscita HV al livello di tensione selezionato
- Aggiustare:Aumentare la tensione da zero al livello di prova desiderato nell'intervallo selezionato
Applicazioni
| Applicazione |
Tensione raccomandata |
| Identificazione dei guasti del cavo di distribuzione LV/MV |
Reti urbane e rurali da 6 a 10 kV |
| Localizzazione del guasto del cavo di alimentazione industriale |
16 kV |
| Determinazione dei difetti dei cavi di trasmissione |
Circuiti a 32 kV 33 kV-35 kV per circuiti a ingresso e a lunga distanza |
| Dc resistenza alla prova di tensione |
Selezionabile per cavo di potenza di 8/16/32kV |
| Acquisizione di forme d'onda TDR |
Cattura transitoria di flashover alla tensione di prova appropriata |
| Indicazione acustico-magnetica |
Impulso sincronizzato su tutti e tre i livelli di tensione |
Sicurezza e precauzioni operative
- Selezionare il livello di tensione correttoprimapotenziamento non cambiare mai il selettore di tensione mentre l'uscita HV è attiva
- L'indicatore di posizione zero deve essere acceso (giallo) prima di premere Start
- Utilizzare scarica automatica e verificare letture voltmeter zero prima di scollegare cavi di uscita
- Premere Stop immediatamente se si osserva una lettura anormale del contatore, suono o odore
- Solo tecnici qualificati in HV possono utilizzare questa apparecchiatura
- Corrispondere il livello di tensione alla tensione nominale del cavo ¢ non applicare 32kV ai cavi con tensione nominale inferiore alla tensione selezionata
¢Domande frequenti
D: Come funziona un generatore di sovratensione ad alta tensione nel rilevamento di guasti del cavo?
Il generatore di sovratensione scarica un impulso ad alta energia nel cavo difettoso, creando un arco di alta tensione controllato al punto di guasto.Questo arco produce sia un segnale acustico (un rumore forte rilevabile dai microfoni a terra) sia un impulso elettromagnetico (rilevabile da un ricevitore induttivo)Combinando i tempi di arrivo dei segnali acustici ed elettromagnetici, gli operatori possono individuare con precisione l'esatta posizione del guasto con una tecnica nota come sincronizzazione acustico-magnetica.
D: Qual è la gamma di tensione da selezionare per i diversi tipi di cavi?
Per i cavi a bassa tensione (fino a 1 kV), utilizzare l'intervallo di 8 kV o 12 kV. Per i cavi di distribuzione a media tensione (6-15 kV), utilizzare la tensione nominale di funzionamento.l'intervallo di 16 kV è appropriato. Per i cavi di trasmissione ad alta tensione (35 kV e superiori) utilizzare la gamma 32 kV.Consultare sempre le specifiche di tensione massima di prova del produttore del cavo e assicurarsi che durante il funzionamento ad alta tensione siano mantenuti tutti i requisiti di sicurezza..
D: Quali sono le precauzioni di sicurezza da osservare durante il funzionamento del generatore di sovratensioni?
Il test del generatore ad alta tensione richiede rigorosi protocolli di sicurezza.Impostare un perimetro di sicurezza di almeno 5 metri intorno alla zona di prova con segnali di avvertimento. Tutto il personale deve indossare un EIP appropriato, compresi vestiti ad arco, guanti isolanti HV e guanti dielettrici.arresto di emergenza, e il blocco a tensione zero forniscono strati aggiuntivi di protezione ma non dovrebbero mai sostituire adeguate procedure di sicurezza.
D: Qual è il vantaggio di più livelli di energia (Joule) su questa unità?
Diversi livelli di energia servono a scopi diagnostici diversi.864J1024J) sono ideali per la conferma iniziale dei guasti e per individuare i guasti ad alta resistenza in cui un'energia eccessiva potrebbe peggiorare il danno del cavo. L'energia media (1225J2048J) fornisce la potenza ottimale del segnale acustico per la maggior parte delle operazioni di routine di individuazione di guasti.o difetti ad alta impedenza che richiedono una generazione di arco più forte per produrre una firma acustica rilevabileLa selezione a tre livelli consente agli operatori di abbinare la produzione di energia alle condizioni di campo.
D: Quale garanzia e supporto sono inclusi con questo generatore di sovratensioni?
Garanzia standard di 12 mesi contro difetti di fabbricazione con supporto tecnico a vita. certificato CE e ISO 9001:2015. Ogni unità include il generatore di sovratensioni, cavo di uscita HV, cavo di terra,bastone di scarico, manuale d'uso, e un carrello pesante con ruote di blocco per il trasporto sicuro.Parti di ricambio, comprese le lacune di scarico, condensatori, e diodi HV sono riforniti per una rapida sostituzione.
