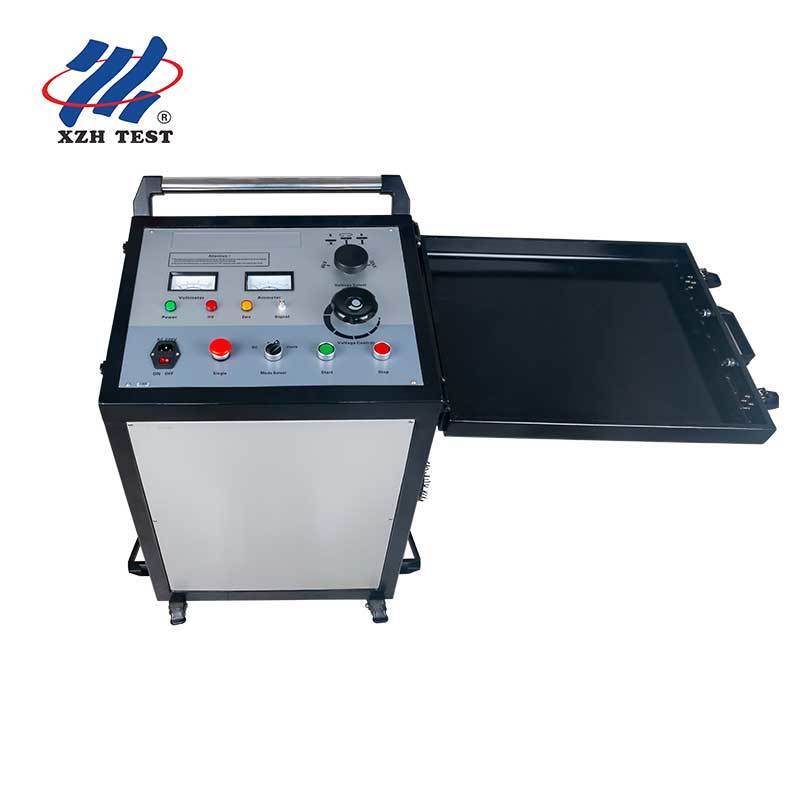

Dispositivo per il cavo HV blindato personalizzabile XHHV535-4TS Tre intervalli di tensione 8 16 32kV per gli appaltatori di localizzazione dei guasti

L'XHHV535-4TS è costruito per organizzazioni che richiedono flessibilità nelle loro apparecchiature di localizzazione guasti cavi. Che tu sia un appaltatore che gestisce diverse classi di tensione nel tuo territorio di servizio, un'utility che standardizza la sua flotta con generatori di sovratensione configurati su misura, o un distributore che cerca apparecchiature con marchio OEM per il tuo mercato — il 4TS si adatta alle tue esigenze.

L'XHHV535-4TS è dotato di un vano ad alta tensione completamente schermato che isola la sorgente di alimentazione DC, il condensatore di accumulo energia e l'assemblaggio della sfera di scarica all'interno di un alloggiamento metallico chiuso. Questo design serve tre scopi critici per le operazioni sul campo e industriali:

• Sicurezza dell'operatore: L'involucro schermato impedisce il contatto accidentale con componenti sotto tensione durante il funzionamento. Tutti i percorsi ad alta tensione sono contenuti all'interno di barriere metalliche messe a terra — superando i requisiti di sicurezza IEC 61010-1 per apparecchiature di prova ad alta tensione
• Compatibilità elettromagnetica: La costruzione schermata minimizza le EMI radiate durante gli eventi di scarica di sovratensione, proteggendo strumenti sensibili co-locati come tester cavi TDR, localizzatori di punti acustico-magnetici e apparecchiature di comunicazione dall'interferenza elettromagnetica
• Resilienza ambientale: Il design chiuso protegge i componenti interni da polvere, umidità e impatti meccanici durante il trasporto e l'installazione sul campo — essenziale per i team sul campo che operano in sottostazioni, trincee e depositi cavi esterni

L'XHHV535-4TS è progettato come una piattaforma personalizzabile. XZH TEST supporta ordini OEM e ODM con la seguente configurabilità:

A differenza dei sistemi di generatori di sovratensione modulari che richiedono alimentazione DC separata, banca condensatori e moduli sfera di scarica interconnessi da cavi ad alta tensione sul campo, l'XHHV535-4TS integra tutti e tre i sottosistemi in un unico involucro schermato:

• Sorgente di alimentazione DC ad alta tensione: Raddrizzatore e trasformatore elevatore integrati, che forniscono uscita DC continuamente regolabile all'interno di ciascun intervallo di tensione
• Banca condensatori di accumulo energia: Tre condensatori interni (4/16/64µF) selezionati automaticamente dall'interruttore dell'intervallo di tensione — nessuna connessione condensatore esterna o riconfigurazione manuale
• Assemblaggio sfera di scarica: Sfere di scarica in lega di tungsteno lavorate di precisione con gap regolabile, racchiuse all'interno del vano schermato per caratteristiche di sovratensione controllate e ripetibili

1. Pre-localizzazione con TDR: Utilizza un localizzatore guasti cavi TDR (come la serie XZH TEST 502) per stimare la distanza del guasto. Il modulo di campionamento forma d'onda interno del 4TS fornisce un segnale di trigger pulito per l'acquisizione TDR
2. Seleziona intervallo di tensione: Scegli 8kV, 16kV o 32kV in base alla classe di tensione del cavo — la rotazione del selettore sul pannello frontale riconfigura istantaneamente la banca condensatori interna
3. Controllo zero e avvio: Verifica che l'indicatore di posizione zero sia illuminato, premi Start, quindi aumenta la tensione al livello di sovratensione desiderato
4. Pinpoint con metodo acustico-magnetico: Il 4TS eroga scariche di sovratensione controllate da 2048J a intervalli di ~4 secondi. Utilizza un localizzatore di punti acustico-magnetico (come XZH TEST XHDD503) nella posizione stimata del guasto per catturare il suono della scarica e i segnali elettromagnetici
5. Segna e scava: Una volta confermato acusticamente il punto di guasto, segna la superficie, disattiva il 4TS e procedi con lo scavo mirato
