Generatore portatile ad alta tensione 0-32kV 2048J 35kV Cable fault detection DC Resist test XHHV535-4Z

XHHV535-4Z Generatore di picchi di tensione portatile ad alta tensione

Conformità e Certificazione

Il generatore di picchi ad alta tensione XHHV535-4Z è progettato e realizzato nel pieno rispetto delle normativeDL/T846-2016(Condizioni tecniche generali per apparecchiature di prova ad alta tensione) EDL/T474-2017(Linee guida per l'implementazione delle prove di isolamento sul campo). Certificato secondo gli standard CE e ISO, questo strumento soddisfa i rigorosi requisiti delle applicazioni di test sui cavi di alimentazione industriali.

Ambito di applicazione

Progettato per test di scarica impulsiva e test di tensione di tenuta CC su cavi di alimentazione classificati35kV e inferiori, XHHV535-4Z integra una sorgente di alta tensione CC, un condensatore di accumulo di energia e un traferro sferico di scarica in un'unica unità portatile. Questa integrazione sostituisce le tradizionali configurazioni di test che richiedono trasformatori di test, scatole di controllo e condensatori di accumulo dell'energia a impulsi separati, riducendo significativamente l'ingombro delle apparecchiature in loco e la complessità della configurazione.

Vantaggi fondamentali

• Precisione di misurazione Classe 1.5:La misurazione della tensione sul lato alta tensione con display a doppio puntatore (corrente e tensione) fornisce letture ad alta precisione in tempo reale durante le operazioni di resistenza CC e di scarica a impulsi.
• Energia di scarica massima 2048J:Il condensatore integrato da 4μF fornisce energia impulsiva costante fino a 2048J a 32kV, garantendo una ripartizione affidabile dei guasti dei cavi ad alta resistenza.
• Funzionamento a doppia modalità:Supporta test di tensione di tenuta CC per la valutazione dell'isolamento dei cavi e la modalità di scarica a impulsi per la prelocalizzazione e l'individuazione dei guasti: due funzioni essenziali in un unico strumento.
• Design portatile ultraleggero:Con un peso di ≤35 kg e dimensioni compatte di 430*345*550 mm, l'XHHV535-4Z è l'apparecchiatura portatile ad alta tensione a impulso CC più leggera della sua categoria, consentendo il trasporto con un solo operatore e una rapida implementazione sul campo.
• Interblocco di sicurezza con avvio zero:La regolazione della tensione deve tornare a zero prima che possa essere avviata l'alta tensione, eliminando il rischio di uscita accidentale di alta tensione all'avvio.
• Suite di protezione completa:La protezione integrata da sovracorrente (soglia 12 A, ritardo >8 s sul lato bassa tensione), protezione da sovratemperatura (65°C) e protezione da sovratensione garantiscono un funzionamento sicuro in condizioni di campo avverse.
• Resistente al cortocircuito:Progettato per funzionare normalmente anche quando l'uscita ad alta tensione è cortocircuitata a terra, fornendo una robusta tolleranza ai guasti durante i test sul campo.
• Capacità di scarico manuale:Il pulsante di scarica dedicato consente la dissipazione controllata dell'energia residua del condensatore dopo il test, con indicazione del voltmetro in tempo reale della tensione del condensatore.

Specifiche tecniche

Modalità operative

Modalità di tensione di resistenza CC:Applica una tensione CC regolata da 0-32 kV per i test di resistenza all'isolamento del cavo. La manopola di regolazione della tensione fornisce una rampa uniforme con indicazione del voltmetro e dell'amperometro in tempo reale. Adatto per valutazioni di routine dell'isolamento e prove di messa in servizio su cavi di alimentazione a media tensione.

Modalità di scarica a impulsi:Genera impulsi periodici ad alta energia per la prelocalizzazione e l'individuazione dei guasti dei cavi se utilizzato insieme a un localizzatore di guasti ai cavi TDR e a un localizzatore magnetico-acustico. L'intervallo di scarica è regolabile tramite il relè temporale sul pannello frontale, consentendo l'ottimizzazione per diverse lunghezze di cavo e caratteristiche di guasto.

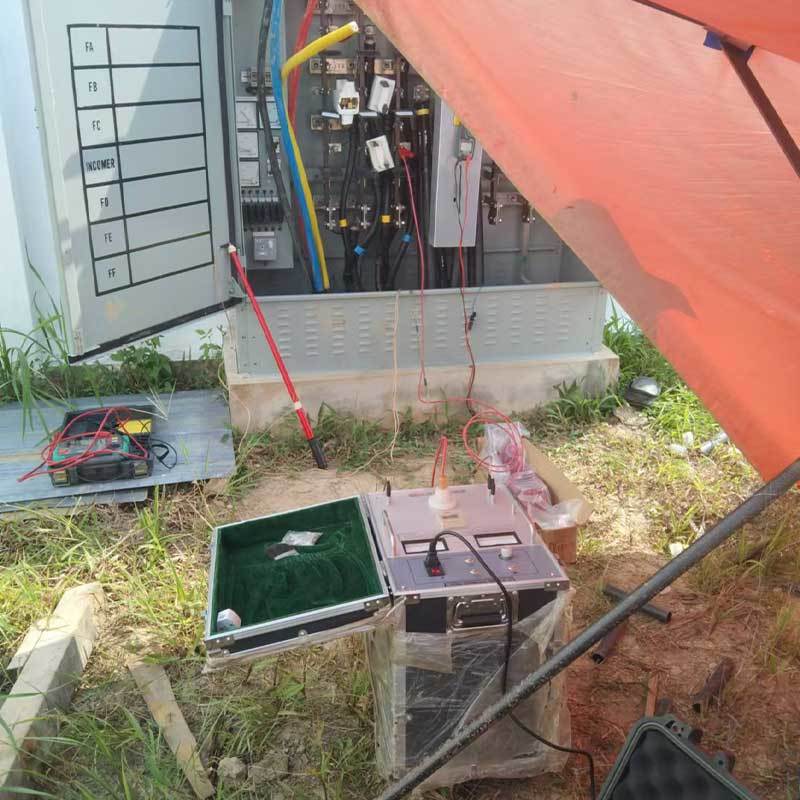

Configurazione tipica del sistema

Sicurezza e affidabilità

Tutti i terminali ad alta tensione incorporano punti di messa a terra dedicati. L'interblocco di avvio zero richiede che la manopola di regolazione della tensione venga riportata a zero prima che l'uscita ad alta tensione possa essere avviata. Il pulsante di arresto fornisce l'interruzione immediata dell'alta tensione con scarica automatica del condensatore interno. Un pulsante di scarica manuale dedicato consente la dissipazione controllata dell'energia residua, con monitoraggio voltmetro in tempo reale della tensione del condensatore durante tutto il processo di scarica.

Per consulenza tecnica, specifiche di prodotto o preventivo commerciale, contatta il nostro team di ingegneri.
