Identificatore del cavo Identificazione dei cavi attivi e disattivati

 Questo identificatore di cavi si basa sull'identificazione in loco di più cavi urgentemente necessari dal personale di costruzione, installazione e manutenzione di cavi ad alta tensione, facendo riferimento alla tecnologia avanzata straniera e, sotto la guida della teoria del campo elettromagnetico, è sviluppato utilizzando la moderna tecnologia elettronica e la tecnologia di attrezzaggio.
Un problema molto difficile si incontra spesso nelle operazioni sul campo come la posa, la migrazione, la manutenzione e la risoluzione dei problemi dei cavi di alimentazione: quale cavo stiamo cercando? Soprattutto in molti canali di cavi con le stesse specifiche, gli operai edili sono in perdita su cosa fare. Questo dispositivo può aiutarti a risolvere questo problema in modo rapido e preciso.


 Principio di funzionamento
Rilevamento cavi non in tensione: Il trasmettitore genera principalmente un segnale a impulsi speciale, che viene aggiunto al cavo da identificare tramite la linea di collegamento. Secondo il principio dell'induzione elettromagnetica, un segnale di induzione coerente con la legge del segnale trasmesso deve essere generato lungo il cavo. Viene utilizzato nel sito di prova. La pinza di ricezione ad alta sensibilità più il ricevitore portatile rilevano tutti i cavi sul sito e il cavo a cui viene aggiunto il segnale può essere individuato con precisione in base all'indicazione dello strumento del ricevitore portatile (ovvero, il cavo non in tensione da identificare).Rilevamento cavi in tensione: Il trasmettitore genera principalmente un segnale a impulsi speciale, che viene aggiunto a un punto del cavo in tensione da identificare tramite una speciale pinza di trasmissione. Secondo il principio dell'induzione elettromagnetica, un segnale di induzione coerente con la legge del segnale trasmesso deve essere generato lungo il cavo. Durante il test Utilizzare pinze di ricezione ad alta sensibilità e un ricevitore portatile per rilevare tutti i cavi sul sito e puoi individuare con precisione il cavo con il segnale aggiunto (ovvero, il cavo in tensione da identificare) in base alle istruzioni del ricevitore portatile.
 Caratteristiche
Il riconoscimento è accurato.
Grandi ganasce di identificazione si adattano a un'ampia varietà di cavi.
Molto facile da usare.
Le istruzioni sono chiare e intuitive.
Le parti principali e ausiliarie sono portatili e belle.
L'intensità del segnale di ricezione del ricevitore è regolabile.
È possibile testare sia cavi in tensione che cavi fuori tensione.
Piccolo e portatile, leggero.

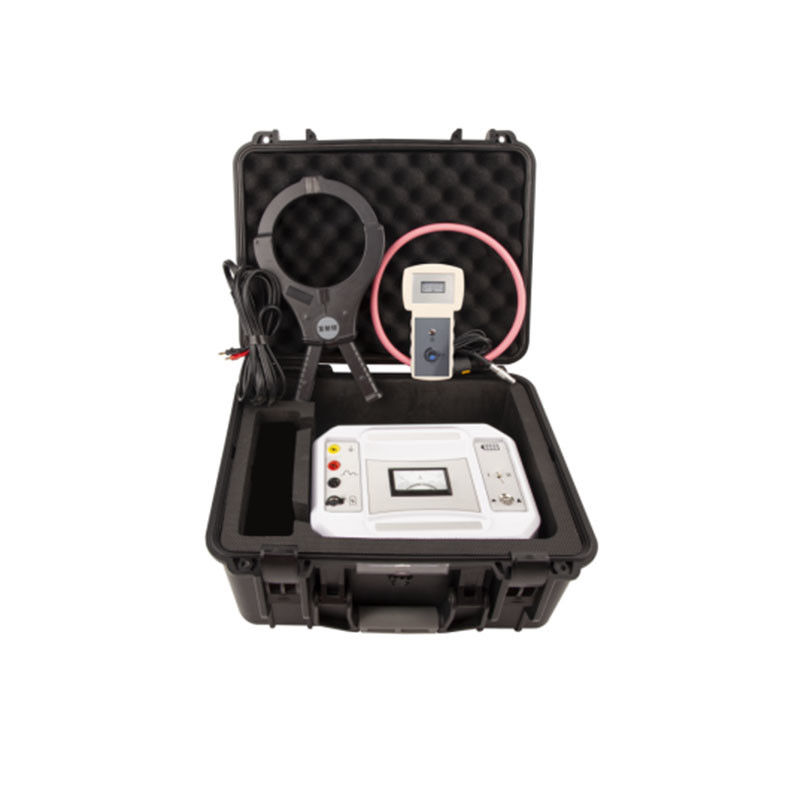

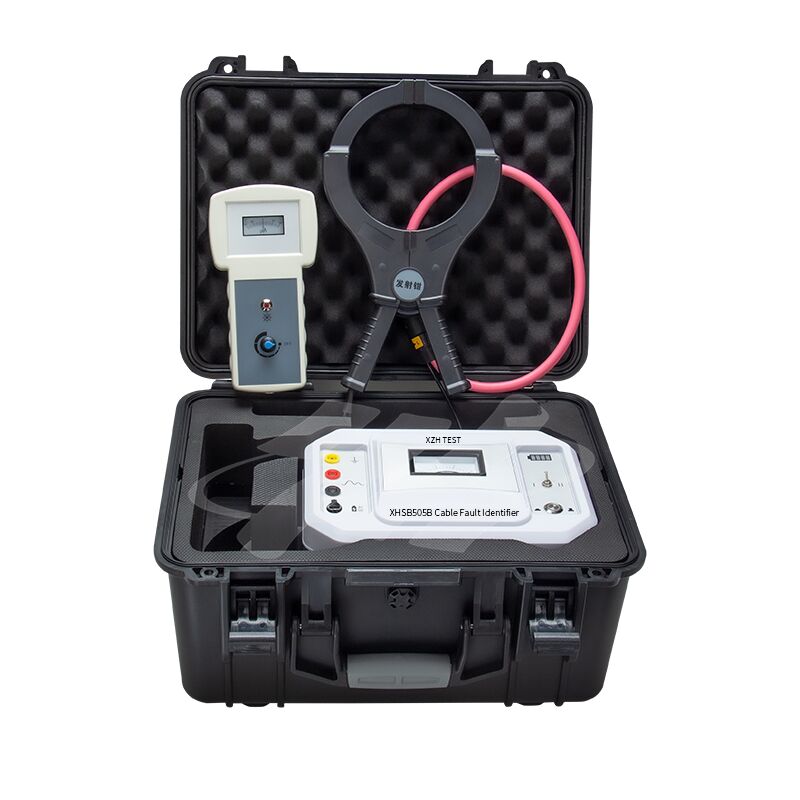

 Questo strumento è composto da un trasmettitore, una pinza di trasmissione, una pinza di ricezione, un ricevitore portatile, ecc.
Pannello del trasmettitore:




1. Palo di messa a terra: terminale di messa a terra di sicurezza dell'apparecchiatura;

2. Polo positivo di uscita: uscita positiva del trasmettitore, collegare la linea di uscita rossa;

3. Polo negativo di uscita: uscita negativa del trasmettitore, collegare la linea di uscita nera;

4. Ricarica: porta di ricarica DC12V, collegare il caricabatterie da 12 V per avviare la ricarica;

5. Interruttore di alimentazione: accendere/spegnere l'alimentazione di lavoro;

6. Interruttore di marcia: "Ⅰ" per l'identificazione di cavi non alimentati; "Ⅱ" per l'identificazione di cavi alimentati;

7. Indicatore di alimentazione: indicazione in tempo reale della carica della batteria quando la batteria integrata è in funzione;

8. Amperometro: visualizza il valore medio istantaneo della corrente di uscita.

1. Il ricevitore portatile ha una manopola di regolazione che può regolare l'intensità del segnale ricevuto (rotazione in senso orario: l'intensità del segnale ricevuto aumenta; rotazione in senso antiorario: l'intensità del segnale ricevuto diminuisce; e ha una funzione di interruttore).

2. Sul lato inferiore del ricevitore portatile è presente un'interfaccia BNC, che viene collegata alla pinza di ricezione per ricevere il segnale quando viene utilizzata.

Parametri tecnici


Istruzioni per l'identificazione di cavi non in tensione - metodo di collegamento diretto


1. Scollegare l'armatura a entrambe le estremità del cavo da terra, fissare la clip rossa del filo di uscita del trasmettitore sul filo centrale del cavo da testare (fase buona o fase con isolamento superiore) e fissare la clip nera del filo di uscita del trasmettitore sul filo centrale del cavo da testare. Sul punto di terra o sul paletto di terra, il filo centrale corrispondente del cavo è collegato al punto di terra o al paletto di terra all'estremità lontana, come mostrato nella figura sopra.

2. Accendere l'interruttore di alimentazione del corpo principale del trasmettitore, selezionare la posizione "Ⅰ" dell'interruttore di marcia, la spia dell'interruttore di alimentazione lampeggia tre volte e l'indicatore dell'amperometro oscilla anche tre volte alla stessa frequenza e il segnale a impulsi viene emesso ciclicamente a turno.

3. Collegare il ricevitore alla pinza di ricezione e la pinza di ricezione viene fissata sul cavo da testare.

4. Notare che la direzione della freccia della pinza di ricezione è la direzione del flusso di corrente (direzione positiva), altrimenti l'oscillazione della lancetta dell'orologio è esattamente opposta.

5. Ruotare la manopola di regolazione del ricevitore in senso orario e, quando si sente un "beep", accendere l'interruttore del ricevitore. Quindi regolare l'intensità del segnale di ricezione del ricevitore in una posizione appropriata. In questo momento, il segnale può essere ricevuto solo sul cavo che aggiunge il segnale e la frequenza di oscillazione del segnale è coerente con la frequenza del trasmettitore e viene emesso un suono "di-di-di".

Istruzioni per l'identificazione dei cavi in tensione - Metodo di accoppiamento


Note sul metodo di accoppiamento:
1. Non è necessario eseguire alcuna operazione sul cavo in prova, basta fissare la pinza di lancio sul cavo per il test.

2. Entrambe le estremità della guaina del cavo devono essere ben messe a terra, altrimenti la corrente di accoppiamento diminuirà con l'aumentare della resistenza di terra.

3. Se la guaina a entrambe le estremità non è messa a terra o il centro della guaina è scollegato, il metodo di accoppiamento non può essere utilizzato.

4. Quando le pinze di lancio vengono inserite nel cavo, la direzione della freccia sulle pinze punta all'estremità del cavo.

5. Mantenere la pinza di ricezione e la pinza di trasmissione a una distanza di 2 metri il più possibile.

Metodo:
1). Collegare l'estremità di uscita del trasmettitore alla pinza di lancio e fissare la pinza di lancio nella posizione corretta del cavo in tensione da identificare, come mostrato nella figura sopra.

2). Accendere l'interruttore di alimentazione dell'unità principale del trasmettitore e selezionare l'interruttore di posizione "II". La spia dell'interruttore di alimentazione lampeggia tre volte e l'indicatore dell'amperometro oscilla anche tre volte alla stessa frequenza e il segnale a impulsi viene emesso ciclicamente a turno.

3). Collegare il ricevitore alla pinza di ricezione e la pinza di ricezione viene fissata sul cavo da testare.

4). Notare che la direzione della freccia della pinza di ricezione è la direzione del flusso di corrente (direzione positiva), altrimenti le lancette dell'orologio oscilleranno nella direzione opposta.

5). Ruotare la manopola di regolazione del ricevitore in senso orario e, quando si sente un "beep", accendere l'interruttore del ricevitore. Quindi regolare l'intensità del segnale di ricezione del ricevitore in una posizione adatta. In questo momento, il segnale può essere ricevuto solo sul cavo che aggiunge il segnale e la frequenza di oscillazione del segnale è coerente con la frequenza di commutazione di uscita del trasmettitore e verrà emesso il suono "di-di-di".
 Lista di imballaggio
