🎯 Progettato per squadre di costruzione e manutenzione di cavi ad alta tensione
🏗️ Squadre di installazione caviIdentificare i cavi target durante la posa di nuovi cavi in trincee multi-cavo
🔧 Ingegneri di manutenzioneIndividuare rapidamente cavi specifici per riparazioni e manutenzione preventiva
⚡ Squadre di risoluzione problemi sul campoIndividuare cavi difettosi tra decine di specifiche identiche
Panoramica del prodotto

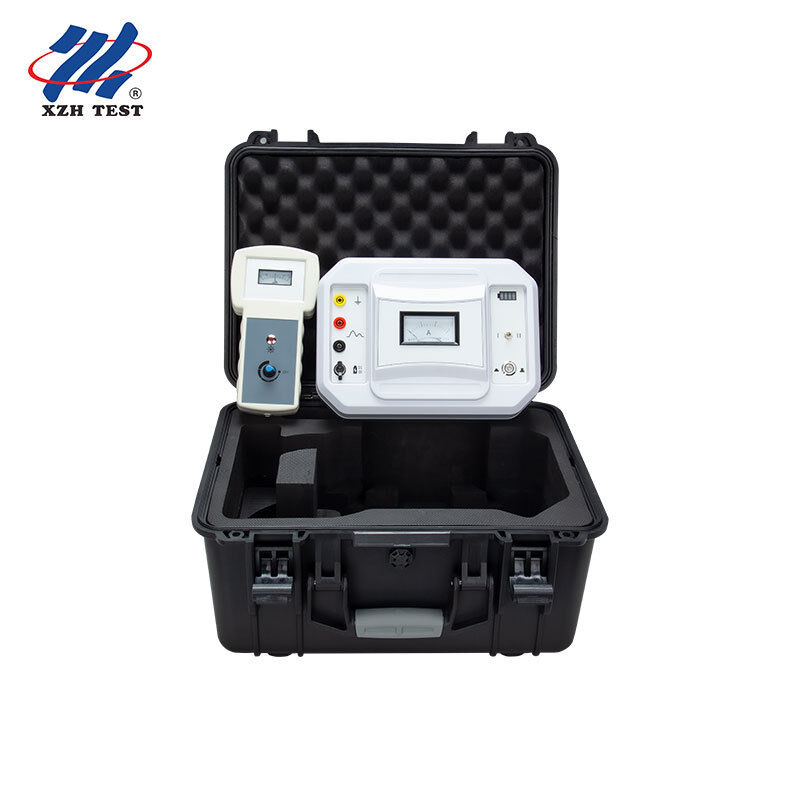

Il Identificatore di cavi XHSB505B è uno strumento professionale da campo sviluppato per risolvere una delle sfide più persistenti nelle operazioni sui cavi di alimentazione: quale cavo stiamo cercando? Nelle trincee con decine di cavi di specifiche identiche, le squadre di costruzione e manutenzione incontrano notevoli difficoltà nell'identificare il cavo corretto. L'XHSB505B elimina questa incertezza con un'identificazione rapida e accurata dei cavi utilizzando una tecnologia avanzata di segnale a impulsi e un rilevamento elettromagnetico ad alta sensibilità.
Sviluppato sotto la guida della teoria del campo elettromagnetico e utilizzando moderne tecnologie elettroniche e di strumentazione, l'XHSB505B è la soluzione pratica per le squadre di costruzione, installazione, manutenzione, migrazione e risoluzione problemi di cavi ad alta tensione. Supporta in modo univoco l'identificazione di cavi sia sotto tensione (metodo di accoppiamento) che disattivati (metodo di connessione diretta) in un unico dispositivo portatile.
🔍 Cosa rende diverso l'XHSB505B: A differenza degli identificatori di cavi convenzionali a modalità singola che funzionano solo su cavi disattivati, l'XHSB505B identifica sia cavi sotto tensione che disattivati con un semplice interruttore a ingranaggio — consentendo un flusso di lavoro sul campo ininterrotto. Il suo segnale a impulsi ad alta corrente da 15A penetra attraverso la schermatura del cavo per un rilevamento affidabile dove i segnali più deboli falliscono, e la grande pinza da 125 mm accoglie un'ampia gamma di diametri di cavo.
Specifiche chiave
Metodo di identificazione
Giudizio sulla direzione di oscillazione dell'indicatore
Diametro pinza
Φ125mm (Trasmettitore e Ricevitore)
Tensione di uscita
Marcia I (Diretta): 250V / Marcia II (Accoppiamento): 600V
Intervallo di test (Diretto)
0Ω ~ 1.5kΩ
Intervallo di test (Accoppiamento)
0Ω ~ 40Ω
Corrente di impulso
0 ~ 15A
Ciclo di impulso
2.5S / ciclo
Alimentazione
Trasmettitore: Batteria al litio 12VDC / Ricevitore: Batteria AA
Origine
Xi'an, Shaanxi, Cina
Caratteristiche del prodotto
- Funzionamento a doppia modalità — identifica cavi sotto tensione (metodo di accoppiamento) e disattivati (metodo di connessione diretta) con un unico interruttore a ingranaggio
- Identificazione accurata e affidabile con chiara indicazione della direzione di oscillazione dell'indicatore
- La grande pinza da 125 mm accoglie un'ampia varietà di diametri di cavo
- Il segnale a impulsi ad alta corrente da 15A garantisce un rilevamento affidabile anche attraverso la schermatura del cavo
- Funzionamento estremamente semplice con controlli intuitivi adatti agli ambienti sul campo
- Intensità del segnale del ricevitore regolabile per una sensibilità ottimale in condizioni variabili
- Design compatto e portatile con costruzione leggera per un facile trasporto nei siti sul campo
- Batteria al litio integrata da 12VDC con comoda porta di ricarica DC
Principio di funzionamento
Rilevamento cavi disattivati (metodo di connessione diretta): Il trasmettitore genera un segnale a impulsi speciale che viene applicato al cavo target tramite connessione diretta. Secondo il principio dell'induzione elettromagnetica, un segnale di induzione coerente con lo schema del segnale trasmesso viene generato lungo tutto il cavo. Utilizzando la pinza ricevente ad alta sensibilità e il ricevitore portatile, gli operatori scansionano tutti i cavi sul sito e identificano accuratamente il cavo che trasporta il segnale osservando l'indicazione del misuratore del ricevitore e il segnale acustico "beep" — indicando il cavo disattivato da identificare.
Rilevamento cavi sotto tensione (metodo di accoppiamento): Il trasmettitore genera un segnale a impulsi speciale applicato al cavo target sotto tensione tramite una pinza trasmittente dedicata — non è richiesta alcuna connessione elettrica diretta. Il segnale di induzione si propaga lungo il cavo e la pinza ricevente lo rileva tra tutti i cavi sul sito. Il ricevitore indica quale cavo trasporta il segnale attraverso una frequenza di oscillazione costante dell'indicatore e impulsi acustici, consentendo l'identificazione sicura dei cavi sotto tensione senza interrompere il servizio.
Istruzioni operative
Identificazione cavi disattivati — Metodo di connessione diretta
- Scollegare la corazza del cavo ad entrambe le estremità da terra. Collegare la clip di uscita rossa al filo del nucleo del cavo target (fase buona o fase con isolamento superiore). Collegare la clip nera al punto di terra o al picchetto di terra. Il filo del nucleo corrispondente all'estremità lontana deve essere collegato allo stesso punto di terra.
- Accendere l'interruttore di alimentazione del trasmettitore, selezionare la marcia "I". L'indicatore di alimentazione lampeggia tre volte e l'ago dell'amperometro oscilla tre volte alla stessa frequenza, quindi emette un segnale a impulsi ciclico.
- Collegare il ricevitore alla pinza ricevente e agganciarla al cavo da testare.
- Assicurarsi che la freccia della pinza ricevente punti nella direzione del flusso di corrente — altrimenti l'indicatore oscilla nella direzione opposta.
- Ruotare la manopola del ricevitore in senso orario fino a sentire un "beep" per accenderlo, quindi regolare l'intensità del segnale. Solo il cavo che trasporta il segnale mostrerà una frequenza di oscillazione costante corrispondente al trasmettitore, con impulsi acustici "beep-beep-beep".
Identificazione cavi sotto tensione — Metodo di accoppiamento
⚠️ Precauzioni per il metodo di accoppiamento:
1. Non è necessaria alcuna operazione sul cavo in prova — agganciare semplicemente la pinza trasmittente al cavo.
2. Entrambe le estremità della guaina del cavo devono essere ben messe a terra; la corrente di accoppiamento diminuisce all'aumentare della resistenza di terra.
3. Non utilizzare il metodo di accoppiamento se la guaina a una delle estremità non è messa a terra o è interrotta nel mezzo.
4. La freccia sulla pinza trasmittente deve puntare verso l'estremità del cavo.
5. Mantenere una distanza di almeno 2 metri tra le pinze ricevente e trasmittente.
- Collegare l'uscita del trasmettitore alla pinza trasmittente e agganciarla al cavo target sotto tensione in una posizione adatta.
- Accendere il trasmettitore, selezionare la marcia "II". L'indicatore di alimentazione lampeggia tre volte e l'ago dell'amperometro oscilla alla stessa frequenza, emettendo il segnale a impulsi ciclico.
- Collegare il ricevitore alla pinza ricevente e agganciarla al cavo da testare.
- Assicurarsi che la freccia della pinza ricevente punti nella direzione del flusso di corrente.
- Ruotare la manopola del ricevitore in senso orario fino a sentire un "beep" per accenderlo. Regolare l'intensità del segnale — solo il cavo che trasporta il segnale mostra un'oscillazione di frequenza costante e impulsi acustici "beep-beep-beep".
Lista di imballaggio
| Articolo | Quantità |
|---|
| Trasmettitore | 1 |
| Ricevitore | 1 |
| Caricabatterie | 1 |
| Cavo di uscita (rosso) | 1 |
| Cavo di uscita (nero) | 1 |
| Pinza trasmittente | 1 |
| Pinza ricevente | 1 |
| Batteria AA | 2 |
Domande frequenti
D1: Per chi è progettato l'XHSB505B?
L'XHSB505B è specificamente progettato per squadre di costruzione di cavi ad alta tensione, ingegneri di installazione, squadre di manutenzione e personale di risoluzione problemi sul campo che lavorano frequentemente in trincee con più cavi di specifiche identiche. Risolve la sfida critica di "quale cavo stiamo cercando?" — un problema che affligge le operazioni di posa, migrazione, riparazione e individuazione guasti dei cavi, dove un'errata identificazione di un cavo può portare a gravi incidenti di sicurezza e costosi tempi di inattività.
D2: In cosa si differenzia l'XHSB505B dagli altri identificatori di cavi?
L'XHSB505B si distingue per tre aspetti chiave: (1) Capacità a doppia modalità — identifica sia cavi sotto tensione (tramite metodo di accoppiamento) che cavi disattivati (tramite connessione diretta) con un unico dispositivo, mentre la maggior parte dei concorrenti gestisce una sola modalità. (2) Il segnale a impulsi ad alta corrente da 15A fornisce una penetrazione più forte attraverso la schermatura del cavo per un rilevamento più affidabile. (3) Il diametro della grande pinza da 125 mm accoglie una gamma più ampia di dimensioni di cavo. La sua intuitiva indicazione basata su puntatore e il feedback acustico lo rendono eccezionalmente facile da usare in condizioni sul campo.
D3: L'XHSB505B può identificare cavi sotto tensione senza interrompere l'alimentazione?
Sì. Utilizzando il metodo di accoppiamento (marcia II), il trasmettitore applica un segnale a impulsi tramite una pinza trasmittente dedicata — non è richiesta alcuna connessione elettrica diretta al conduttore del cavo. Il segnale si accoppia induttivamente attraverso la guaina del cavo, consentendo l'identificazione sicura dei cavi sotto tensione senza interrompere l'alimentazione. Questo è fondamentale per le operazioni di manutenzione in cui la continuità del servizio deve essere mantenuta.
D4: Quali condizioni sul campo sono richieste per un'identificazione affidabile?
Per l'identificazione di cavi disattivati (metodo di connessione diretta): la corazza del cavo ad entrambe le estremità deve essere scollegata da terra e il filo del nucleo all'estremità lontana deve essere collegato allo stesso punto di terra del trasmettitore. Per l'identificazione di cavi sotto tensione (metodo di accoppiamento): entrambe le estremità della guaina del cavo devono essere ben messe a terra — se un'estremità non è messa a terra o la guaina è interrotta a metà cavo, il metodo di accoppiamento non può essere utilizzato. Mantenere almeno 2 metri tra le pinze ricevente e trasmittente. Assicurarsi che le ganasce delle pinze siano pulite e facciano pieno contatto per una ricezione ottimale del segnale.
D5: Quale manutenzione richiede l'XHSB505B?
Lo strumento deve essere conservato lontano da pioggia, gas corrosivi, polvere eccessiva e alte temperature. Evitare vibrazioni severe poiché è uno strumento di precisione. La batteria al litio integrata da 12VDC del trasmettitore richiede una manutenzione di ricarica ogni 2 mesi per prevenire il degrado della batteria. Tutte le riparazioni, la manutenzione e le regolazioni devono essere eseguite da professionisti qualificati. Lo strumento viene fornito con una garanzia di 1 anno che copre i problemi di qualità del prodotto, con riparazione a vita e supporto tecnico disponibili.
Informazioni su XZH TEST
XZH TEST è un produttore professionale specializzato in test di cavi, rilevamento guasti e soluzioni diagnostiche per aziende elettriche, appaltatori elettrici e clienti industriali in tutto il mondo. Con una linea di prodotti completa che include identificatori di cavi, localizzatori di guasti e sistemi diagnostici, XZH TEST fornisce attrezzature sul campo affidabili che aiutano gli ingegneri a lavorare in modo più rapido, sicuro e accurato.
Contattateci oggi stesso per una soluzione personalizzata in base alle vostre esigenze di identificazione e manutenzione dei cavi.
