Cable Outer Sheath Fault Locator XHHD523L per la prova dei sistemi di interconnessione incrociata e la messa in servizio dei cavi EHV

Su cavi ad alta tensione mono-core da 110 kV in su, la guaina metallica agisce sia come uno scudo elettrostatico che come un percorso di ritorno della corrente di guasto.tali involucri sono configurati in modalità di legame incrociato attraverso scatole di collegamento a intervalli regolari lungo il percorso del cavo tipicamente ogni 500-1000 metri per un ciclo completo di trasposizioneOgni scatola di collegamento collega le guaine trifase in un modello di rotazione specifico, con limitatori di tensione di sovratensione (SVL) installati per proteggere l'isolamento della guaina durante eventi di sovratensione transitori.

Questo sistema di interconnessione incrociata presenta una sfida di prova unica: la guaina non è un singolo conduttore continuo da un'estremità all'altra,ma una rete segmentata interconnessa attraverso scatole di collegamento sepolte. Un guasto della guaina ovunque in questa rete ̇ sia sulla giacca esterna del cavo, all'interno di una scatola di collegamento,o attraverso un SVL può produrre risultati di prova fuorvianti se misurati solo dalle estremità del cavo. L'XHHD523L affronta questo problema fornendo sia la capacità di resistenza DC per identificare che esiste un difetto della guaina,e la capacità di individuare la tensione di passo per individuare esattamente dove nella rete interconnessa risiede il difetto.

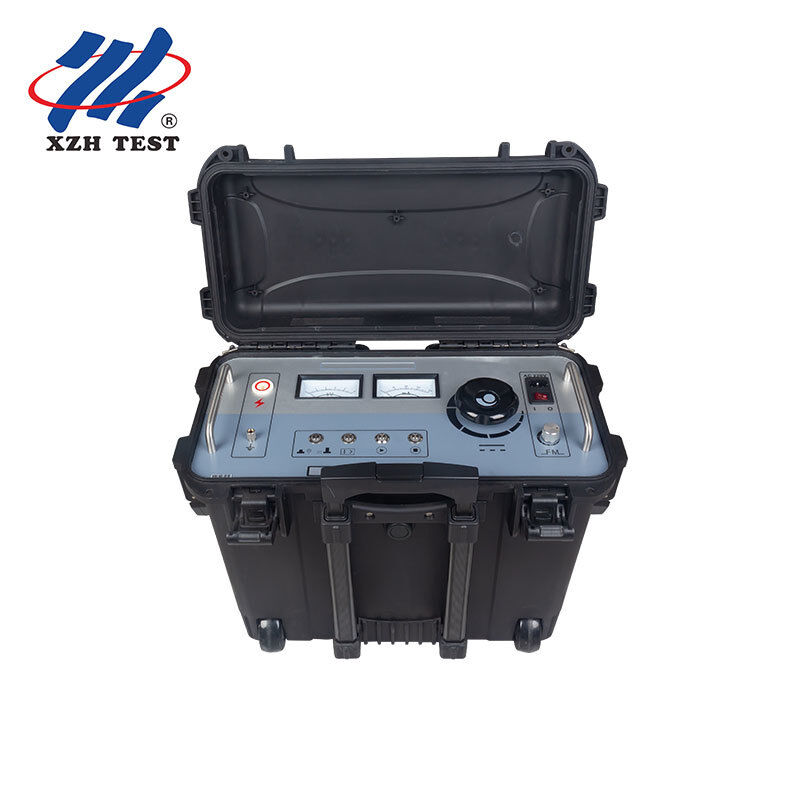

Il pannello frontale XHHD523L è disegnato in un flusso operativo da sinistra a destra, riducendo al minimo l'errore dell'operatore durante l'implementazione sul campo:

1. Terminal di uscita HV:Connessione di uscita ad alta tensione di corrente continua dedicata per la guaina del cavo sottoposta a prova
2. KV Voltmetro:Indicazione in tempo reale dell'uscita ad alta tensione
3. mA Ammeter:Monitoraggio della corrente di uscita essenziale per rilevare perdite anormali durante le prove di resistenza
4. Fuse di sistema:Fusibile di alimentazione 220VAC
5. Input di corrente alternata:presa di corrente IEC per l'alimentazione degli strumenti 220VAC
6. Interruttore di alimentazione:I = corrente alternata, 0 = spegnimento
7. Regolazione della frequenza:Regola la frequenza di uscita dell'impulso in modalità di localizzazione (intervallo 0,2Hz-5Hz)
8. Regolazione della tensione:L'avvio in posizione zero deve essere completamente in senso antiorario (il pulsante di avvio si illumina) prima che HV possa essere alimentato.
9. Buttone HV Stop:Taglia l'uscita HV e innesca la scarica automatica del condensatore.
10. Buttone di avvio HV:Effettiva solo quando la regolazione della tensione è in posizione zero (pulsante illuminato).
11. Interruttore di protezione da sovraccarico:LED blu illuminato = protezione da sovraccarico attiva, LED spenta = protezione disattivata
12. Tasto di cambio modalità:LED rosso = resistenza alla tensione, LED verde = modalità di localizzazione dei guasti.
13. Colonna di messa a terra:Il punto di messa a terra dello strumento must deve essere collegato a una stazione di terra verificata prima dell'operazione

1. Isolare e preparare:Disattivare il circuito del cavo e aprire le caselle di collegamento a entrambe le estremità del segmento sottoposto a prova.Questo isola la sezione della guaina per la valutazione individuale essenziale perché un segmento sano interconnesso può mascherare un difetto in un segmento adiacente
2. Identificazione del segmento:In ogni casella di collegamento accessibile, identificare il segmento di involucro da testare.
3. Test di resistenza DC:Collegare il XHHD523L al segmento isolato della guaina. In modalità resistenza (LED rosso), applicare 10kV di corrente continua per GB50150-2006. Monitorare il mA-meter per correnti di perdita anormali che indicano degrado della guaina
4. Valutazione dei difetti:Se la prova di resistenza passa (fuga entro le specifiche), registrare il risultato e passare al segmento successivo.
5. Interruttore di modalità e punto di localizzazione:Inserire il segnale di onda quadrata da 0 a 10 kV alla frequenza ottimale per la lunghezza del cavo.Distribuire il ricevitore A-frame lungo il percorso del cavo tra le caselle di collegamento il micro-ampere-metro del ricevitore ti guida alla posizione esatta del guasto
6. Scavo e riparazione:Il metodo della tensione passo-passo individua tipicamente il difetto entro un raggio di 1 metro. scavare nella posizione indicata, eseguire la riparazione della guaina (riparazione della giacca esterna o sostituzione del giunto del cavo),e ripetere la prova di resistenza a corrente continua per verificare il ripristino

Per un gestore di attività di trasmissione responsabile di decine o centinaia di chilometri di circuiti di cavi da 110 kV a 500 kV,I dati sulla condizione dell'involucro non sono solo un risultato di prova sono l'indicatore principale per le spese future di manutenzione. Un cavo con una guaina compromessa è in un conto alla rovescia alla corrosione dello schermo, al possibile guasto dello schermo e all'eventuale interruzione forzata.

• Dati di base di messa in servizio:Stabilire linee di base di integrità della guaina per ogni nuovo circuito del cavo al momento della consegna, creando un riferimento per tutte le future prove di manutenzione preventiva
• Test preventivi programmati:Test di resistenza annuale o biennale della guaina sui circuiti in servizio per rilevare le tendenze di degrado prima che raggiungano le soglie di guasto
• Riparazioni mirate:Quando viene identificato un difetto della guaina,individuarlo con precisione piuttosto che sostituire un'intera sezione di cavo riducendo i costi di riparazione di un ordine di grandezza rispetto allo scavo cieco o alla sostituzione completa del cavo
