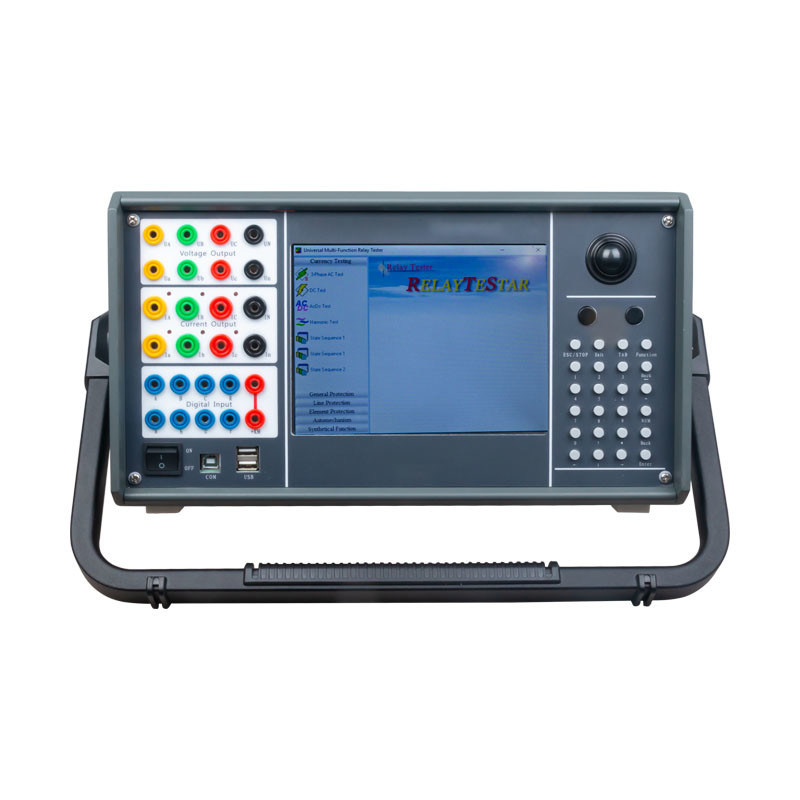

Calibratore di protezione relè a microcomputer XHJB666
È un nuovo tipo di tester di protezione relè a microcomputer miniaturizzato, completamente realizzato con la moderna tecnologia avanzata di microelettronica.
Può completare la verifica di vari relè comuni, controllare il circuito secondario, controllare le caratteristiche del trasformatore, verificare il valore di azione del meccanismo di sgancio dell'interruttore e misurare il tempo di apertura e chiusura dell'interruttore.
Sotto il controllo di un microcomputer a chip singolo ad alte prestazioni, il calibratore di protezione relè presenta caratteristiche di alta precisione, funzionalità complete, prestazioni stabili, funzionamento semplice e movimento flessibile.
Caratteristiche principali
1. Uscita fino a 6 tensioni di fase e 6 correnti di fase, che possono essere combinate per realizzare la modalità di uscita convenzionale a 4 tensioni di fase e 3 correnti di fase, a 6 tensioni di fase, a 6 correnti di fase e a 12 fasi.
2. Computer industriale embedded ad alte prestazioni e display LCD a colori TFT ad alta risoluzione da 8,4 pollici.
3. L'uscita utilizza un amplificatore di potenza lineare modulare ad alta fedeltà e alta affidabilità invece di un amplificatore di potenza di tipo switch per prestazioni superiori.
4. La parte di uscita è controllata da DSP, la velocità operativa è elevata, la capacità di elaborazione del segnale digitale in tempo reale è forte, la larghezza di banda di trasmissione è controllata e la conversione D/A ad alta risoluzione è controllata.
5. Può completare una varietà di lavori di verifica complessi su larga scala con un alto grado di automazione. Può facilmente testare e scansionare varie impostazioni di protezione, eseguire la riproduzione di guasti, memorizzare i dati di test in tempo reale, visualizzare grafici vettoriali e stampare report online.
6. Dispone di un'uscita di alimentazione DC dedicata e regolabile indipendente da 110V e 220V per l'ispezione in loco.
7. Il tester TP-60A di nuova generazione è dotato di 10 ingressi di apertura e 8 di chiusura per un facile test di auto-iniezione. Il contatto di ingresso è un contatto pulito ed è compatibile con contatti di potenziale 0~250V, che possono essere riconosciuti in modo intelligente e automatico.
8. Fornisce vari moduli software di test automatico e test di trigger sincrono GPS (opzionale).
9. Può eseguire una varietà di compiti di calibrazione complessi e può facilmente testare e scansionare varie impostazioni di protezione per la riproduzione di guasti. Può memorizzare i dati di test in tempo reale, visualizzare grafici vettoriali, stampare report, ecc.
10. Il design della struttura di dissipazione del calore è ragionevole, le misure di protezione hardware sono affidabili e perfette, e sono fornite la funzione di soft start dell'alimentazione, l'autodiagnosi del guasto del software e la funzione di blocco dell'uscita.
Specifiche principali
Uscita corrente AC
1. Uscita di corrente a 6 fasi per fase (valore efficace) da 0 a 30A
2. Precisione di uscita ≤0,5A ±2mA
3. >0,5A 0,2%
4. Uscita per fase (valore efficace) quando viene emessa corrente trifase da 0 a 60A
5. Uscita di corrente parallela a 6 fasi (RMS) da 0 a 180A
6. Corrente di fase consentita per lungo tempo (valore efficace) 10A
7. Potenza massima di uscita di corrente di fase 400VA
8. Tempo di lavoro consentito per l'uscita massima di corrente parallela a 6 fasi 10s
9. Intervallo di frequenza (fondamentale) da 0 a 1000Hz
10. Tempi armonici da 1 a 20 volte
Uscita corrente DC
11. Uscita di corrente da 0 a ±10A / per fase, da 0 a 20A / sovrapposizione bifase Precisione di uscita 0,5
12. Tensione massima del carico di uscita 20V
Uscita tensione AC
13. Uscita di tensione di fase (RMS) da 0 a 120V Precisione di uscita livello 0,2
14. Uscita di tensione di linea (RMS) da 0 a 240V
15. Lavoro di uscita di tensione di fase / tensione di linea 80VA / 100VA
16. Intervallo di frequenza (fondamentale) da 0 a 1000Hz
17. Numero armonico da 1 a 20 volte
Uscita tensione DC
18. Ampiezza di uscita della tensione di fase da 0 a ±160V Precisione di uscita livello 0,5
19. Ampiezza di uscita della tensione di linea da 0 a 320V
20. Potenza di uscita di tensione di fase / tensione di linea 70VA / 140VA
Interruttore
21. 10 ingressi digitali
22. Contatto pulito 1~20mA, 24V
23. Contatto di potenziale collegato a "0": da 0 a +6V; "1": da +11 V a +250 V
24. 8 coppie di uscite di commutazione DC: 220 V / 0,2 A; AC: 220 V / 0,5 A
Intervallo di misurazione del tempo
25. Da 0,1 ms a 9999s, precisione di misurazione <0,1 ms
26. Volume e peso: 480×360×200mm³ 19kg
