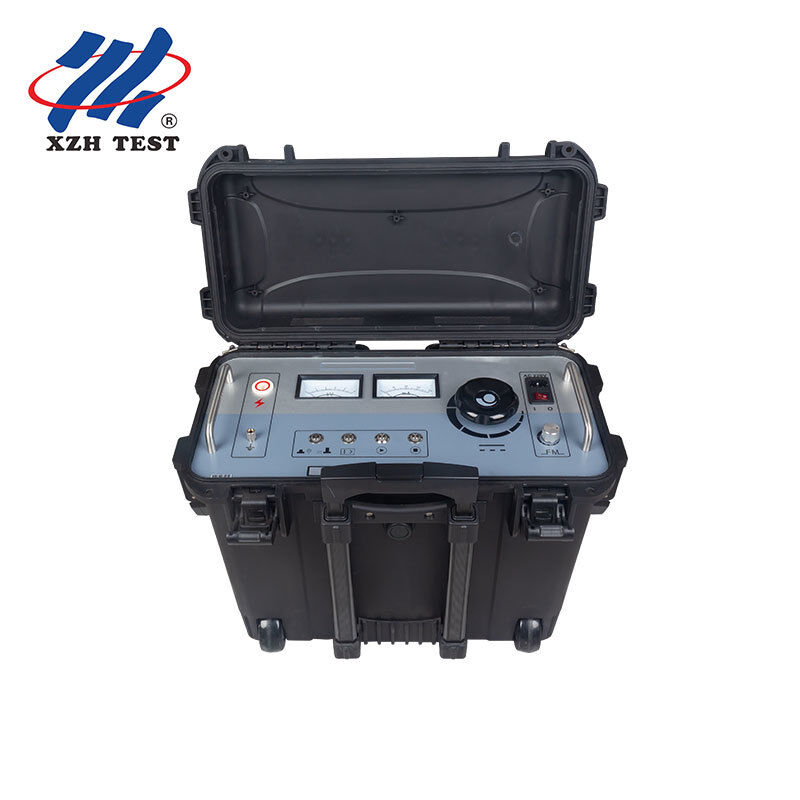

Localizzatore di guasti alla guaina del cavo da 500kV XHHD523L per test della guaina esterna del cavo da 10kV-500kV e individuazione di guasti a terra

Nei cavi di alimentazione ad alta tensione XLPE a 110 kV o più, la guaina esterna è la prima linea di difesa.Fabbricato con materiale HDPE e testato in fabbrica a 25kV/5min di corrente continua con correnti di perdita fino a decine di microampereMa una volta che il cavo è stato posato nel terreno, la realtà si pone in danni di riempimento durante l'installazione, penetrazione di termiti dopo anni di funzionamento,ingresso dell'acqua nelle scatole di messa a terra, e lo stress meccanico alle giunzioni di trifurcazione degrada progressivamente l'integrità della guaina.

Quando la guaina non funziona, lo schermo metallico viene esposto all'umidità del terreno, iniziando la corrosione e infine la rottura dello schermo.I metodi tradizionali di localizzazione dei difetti “progettati per i difetti da conduttore a conduttore o da conduttore a terra ” non possono rilevare in modo affidabile questi difetti da involucro a terra.L'XHHD523L è stato appositamente progettato per colmare questo vuoto, fornendo impulsi di alta tensione controllati allo strato della guaina e localizzando con precisione il punto di perdita utilizzando il metodo della tensione graduale.

L'XHHD523L include un ricevitore dedicato progettato per due metodi di rilevamento:

Il sub-rack A-frame è dispiegato lungo il percorso del cavo a intervalli regolari.Il ricevitore misura il gradiente di tensione tra le due sonde a terra , individuando il difetto della guaina entro un raggio di un metro alla superficie.

Per il tracciamento del percorso del cavo e la pre-localizzazione delle difetti della guaina in aree in cui l'inserimento della sonda a terra è impraticabile (superfici pavimentate, terreno roccioso), la pinza ricevitrice si accoppi indutivamente al cavo,rilevamento delle variazioni di intensità del segnale che indicano la zona di guasto.

1. Interblocco di avvio a zero:L'elevata tensione non può essere alimentata a meno che il pulsante di regolazione della tensione non sia completamente in senso antiorario.Il pulsante di avvio si accende solo quando la posizione zero è confermata
2. Discarica automatica:Quando l'uscita ad alta tensione viene interrotta per mezzo del pulsante Stop o dell'interruzione di corrente il circuito interno elimina automaticamente la carica residua a zero.
3. Protezione da sovraccarico:Interruttore dedicato per la protezione da sovraccarico con indicatore LED blu. Quando attivato, il sistema si attiva automaticamente se la corrente di uscita supera la soglia di sicurezza
4. Protezione da sovratensione:La tensione interna di chiusura impedisce che l'uscita superi la tensione massima di 10 kV in qualsiasi condizione di funzionamento
5. Protezione da sovratemperature:Il sensore termico monitora la temperatura interna e disattiva l'uscita HV se vengono superati i limiti di sicurezza di funzionamento
6. Confinamento a terra:La colonna di messa a terra dello strumento deve essere collegata alla stazione di terra prima dell'operazione. Fornisce un riferimento di sicurezza verificato per tutti i circuiti di protezione interna
7. Monitoraggio con doppio contatore analogico:I contatori kV e mA indipendenti forniscono letture univoche in tempo reale senza ritardo o ambiguità del display digitale alla luce del sole
8. 8A Fusibili di sistema:Un fusibile accessibile sul pannello posteriore fornisce la protezione finale da sovraccarico per il circuito di ingresso CA

1. Valutazione dell'isolamento della guaina:Collegare l'unità principale alla guaina del cavo. Selezionare la modalità DC Resist (indicatore rosso). Applicare 10kV di corrente continua e monitorare il misuratore di mA
2. Conferma di errore:Se la corrente di perdita è elevata, la guaina ha un difetto di terra.
3. Commutatore di modalità:Premere il pulsante di accensione
4. Indicazione della tensione di passo:Il micro-ampere del ricevitore mostrera' una potenza del segnale in aumento quando si avvicina alla faglia, l'inversione dell'ago mentre la passi.e null nella posizione esatta del guasto
5. Segno e riparazione:Il difetto è in genere accessibile entro uno scavo mirato di 1 metro rispetto a decine di metri di scavo senza posizione preliminare
6. Verifica dopo la riparazione:Dopo la riparazione della guaina, ripetere il test di resistenza a corrente continua per confermare il ripristino dell'integrità della guaina prima di riattivare il cavo
