Indicatore di guasti di cavo ad alta precisione con sincronizzazione acustico-magnetica XHDD503C

L'XHDD503C Cable Fault Pinpointer è progettato per veloci,localizzazione con elevata precisione delle falle dei cavi di alimentazione sotterranei utilizzando il metodo di sincronizzazione acustico-magnetica ­ un notevole progresso rispetto alla localizzazione tradizionale solo acusticaQuando un generatore di impulsi ad alta tensione si scarica al punto di guasto,La sonda dello strumento cattura simultaneamente sia il segnale acustico (la scarica "pop" che attraversa il terreno) che il segnale elettromagnetico (che viaggia quasi istantaneamente)Calcolando la differenza di tempo tra questi due segnali, l'XHDD503C guida gli operatori all'esatta posizione del guasto con una precisione superiore a 0,1 m.eliminare le congetture e gli anni di esperienza tradizionalmente richiesti per individuare i difetti dei cavi.

Il principio di sincronizzazione acustico-magnetica è fondamentalmente semplice ma notevolmente efficace.un'onda sonora che viaggia lentamente attraverso il terreno circostante, e un impulso elettromagnetico che si propaga alla velocità della luce lungo il cavo.Perché il segnale elettromagnetico arriva quasi istantaneamente mentre il suono impiega tempo misurabile per viaggiare, l'intervallo tra di loro, visualizzato in millisecondi sul display LCD da 5 pollici, indica direttamente quanto si è lontani dal guasto.E la colpa e' sotto di te..

• Precisione superiore a 0,1 metri:La misurazione della differenza di tempo acustico-magnetica individua i difetti con precisione sotto-decimetrica.
• Quattro modalità di filtraggio selezionabili:All-pass (100~1600Hz) per uso generale; Low-pass (100~300Hz) per terreni molli e sabbia dove le alte frequenze sono attenuate; High-pass (160~1600Hz) per condizioni di pavimentazione dura;Passaggio di banda (200-600 Hz) come compromesso equilibratoAbbinate il filtro al terreno per una chiarezza ottimale del segnale.
• Probe impermeabile IP65:L'isolamento fisico a più strati protegge i sensibili sensori acustici e magnetici.
• BNR Digital Noise Reduction + Mute:La riduzione del rumore di fondo filtra le interferenze ambientali da traffico, vento e macchinari.lo strumento attiva immediatamente il silenzio per proteggere l'udito durante le sessioni di campo prolungate.
• 500,000* Amplificazione del segnale:Il guadagno di uscita di 16 livelli (0 ‰ 112 dB) cattura segnali di scarica estremamente deboli da interruzioni profonde o ad alta impedenza che i puntatori convenzionali perdono completamente.
• Guida del percorso in tempo reale:Gli indicatori a sinistra/destra sullo schermo mostrano se la sonda si trova a sinistra o a destra del percorso del cavo,consentire agli operatori di correggere rapidamente il percorso a piedi senza ricorrere a mappe o segnali esterni.
• LCD touch da 5 pollici, leggibile dalla luce solare:Risoluzione 854*480 con luminosità di 800 nit rimane chiaramente visibile sotto la luce diretta del sole di mezzogiorno.
• Operazione sul campo di tutto il giorno:Alimentato da 4*18650 batterie al litio che offrono oltre 8 ore di utilizzo continuo.

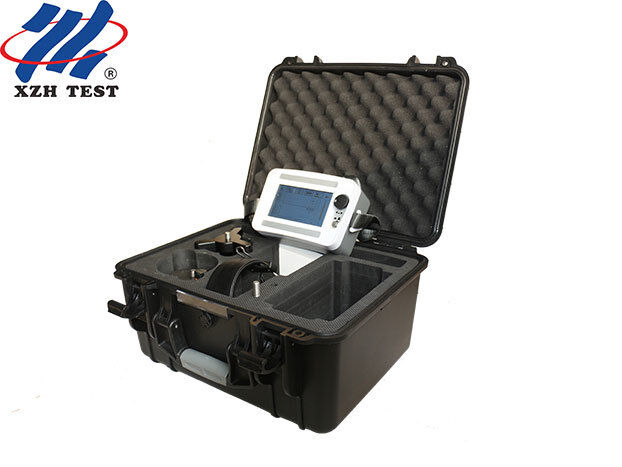

• Standard completo del kit di campo:Ogni XHDD503C include l'ospite del puntatore, l'assemblaggio della sonda con la canna di collegamento e la base del treppiede, il cavo di segnale a 7 nuclei, l'auricolare anti rumore, il caricabatterie veloce, la chiave inglese multifunzione,e custodia antiurto.

Prima fase:Utilizzare un TDR o un pre-locatore per determinare l'intervallo di guasto approssimativo (± 50 m).Passaggio 2:Collegare l'XHDD503C al generatore di impulsi ad alta tensione e impostare un ciclo di scarica di 3°5 secondi.Passo 3:Iniziate con impostazioni di bassa soglia, di grande guadagno e di alto volume.Passo 4:Camminate lungo il percorso del cavo, osservando la differenza di tempo che viene rilevata. diminuirà man mano che vi avvicinate alla faglia, poi aumenterà dopo averla superata.Passo 5:Il punto in cui il suono è più forte e la differenza di tempo è più piccola è la posizione della falla.

Garanzia gratuita di 12 mesi contro difetti di qualità del prodotto. Manutenzione e supporto tecnico a vita. Certificato CE e ISO. Conforme a DL/T 849.2-2019 e GB/T 18268.1 norme per le apparecchiature di prova sul campo industriali.
