🎯 Progettato per team di costruzione di cavi che richiedono una verifica di sicurezza intelligente e guidata dalla voce
🔊 Squadre di costruzione sul campoI messaggi vocali + LCD guidano ogni passaggio, eliminando errori procedurali sotto pressione
📋 Squadre di migrazione e riparazione caviIl doppio sparatore a 60° crea due punti di cortocircuito per una verifica infallibile
🛡️ Organizzazioni con la sicurezza al primo postoLe modalità di temporizzazione + controllo remoto mantengono gli operatori completamente isolati durante la perforazione
Panoramica del prodotto
Ogni anno nei sistemi di alimentazione si verificano incidenti umani dovuti al taglio manuale di cavi sotto tensione errati. Il Spiker Intelligente per Cavi XHZS506YS elimina completamente questo rischio. Utilizzando un sistema a doppio sparatore controllato da remoto, esegue una verifica distruttiva perforando il cavo bersaglio — se il cavo è elettrificato esploderà (confermando il pericolo), e se è morto, non si verifica alcuna reazione (confermando che è sicuro tagliare). Questo è l'unico metodo assoluto per verificare lo stato del cavo prima del taglio.
Nella costruzione, migrazione e riparazione di cavi di alimentazione, gli operatori devono prima identificare il cavo bersaglio tra molti. Mentre i registri di progettazione e gli identificatori elettronici aiutano a determinare quale cavo lavorare, la conferma assoluta finale richiede la verifica fisica tramite cortocircuito controllato — e l'XHZS506YS fornisce questo con intelligenza guidata dalla voce, funzionamento a doppio modo e isolamento completo dell'operatore.
🔍 XHZS506YS vs XHZS506S — Intelligente vs Base: L'XHZS506YS è dotato di un display LCD che mostra il contenuto operativo e il processo di controllo, messaggi vocali per la guida passo-passo, pulsanti Conferma (OK) e Seleziona per la selezione della modalità e modalità di temporizzazione per la perforazione automatica con ritardo di 10 secondi. L'XHZS506S offre la stessa sicurezza di base del doppio sparatore con un semplice funzionamento a luci indicatori. Scegli l'XHZS506YS quando il tuo team beneficia della guida vocale e della conferma visiva del processo.
⚠️ Avvisi di sicurezza importanti — Leggere prima dell'uso
1. Severamente vietato testare senza chiodi e cartucce vuote — rischio di rottura dell'ago e lesioni.
2. Severamente vietato testare senza proiettili — rischio di rottura del percussore.
3. Severamente vietato usare munizioni vive e chiodi vivi, o perforare all'aria — rischio di lesioni.
4. Quando il cavo viene perforato, il corpo dello sparatore deve essere messo a terra in modo affidabile.
5. L'angolo tra i doppi sparatori NON DEVE ESSERE DI 120° — preferibilmente 60°.
6. Questa attrezzatura è esclusivamente per la perforazione di cavi. Qualsiasi altro uso è a proprio rischio.
Specifiche tecniche
Corpi sparatore
2 Corpi di perforazione (Doppio sparatore)
Interfaccia di controllo
Display LCD + Messaggi vocali + Pulsanti Conferma/Seleziona
Modalità operative
Controllo remoto manuale + Modalità automatica di temporizzazione
Controllo remoto
>10m, capacità di penetrazione del muro
Lunghezza cavo di controllo
5 metri
Diametro morsetto
φ30-150mm
Angolo sparatore
Non deve essere 120°, preferibilmente 60°
Alimentazione di lavoro
Carica AC 220V/50Hz; Batteria >10 ore
Controller
270×230×120mm, 2,5kg
Set completo
470×380×210mm, 15,5kg (Doppio sparatore)
Interfaccia operativa
| # |
Componente |
Funzione |
| 1 |
Messa a terra |
Punto di messa a terra dello strumento — protezione di sicurezza |
| 2 |
Uscita 1 |
Collegamento al corpo sparatore 1 |
| 3 |
Uscita 2 |
Collegamento al corpo sparatore 2 |
| 4 |
Porta di ricarica |
Porta di ricarica DC12V |
| 5 |
Interruttore di alimentazione |
Accende/spegne l'alimentazione di lavoro |
| 6 |
Conferma (OK) |
Tasto di conferma funzione operativa |
| 7 |
Seleziona |
Seleziona la modalità di lavoro (Remota / Temporizzata) |
| 8 |
Indicatore di alimentazione |
Visualizzazione in tempo reale del livello della batteria |
| 9 |
Schermo LCD |
Visualizza il contenuto operativo e il processo di controllo |

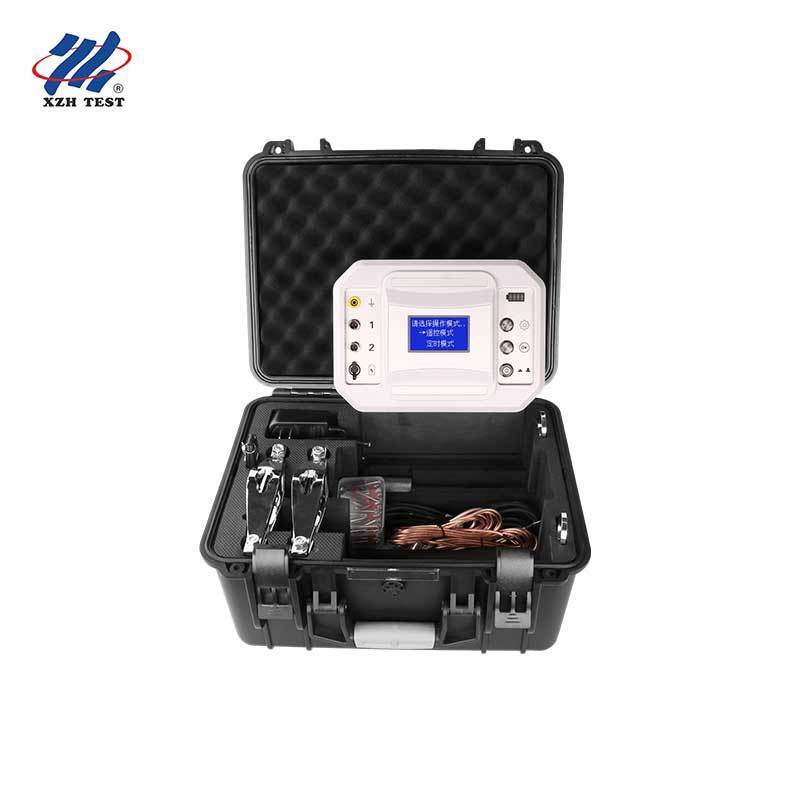

Componenti e lista di imballaggio
| Articolo |
Quantità |
Descrizione |
| Controller |
1 |
Gestisce l'azione di perforazione del cavo con controllo LCD + messaggi vocali |
| Corpo sparatore |
2 |
Dispositivo di tipo pistone a bassa velocità per la perforazione di cavi |
| Controllo remoto |
1 |
Doppio pulsante (A/B) corrispondente a Uscita 1/2 |
| Cavo di controllo |
2 |
Collegamento tra controller e corpi sparatore |
| Filo di terra / Trapano |
1/1 |
Messa a terra sul campo con trapano per una connessione affidabile a terra |
| Proiettili e chiodi |
1 set |
S1 Rosso (livello 5) 50 colpi + 50 chiodi PS52C8 (standard) |
| Strumenti di pulizia |
1 set |
Cacciavite, bussola, spazzola per provette per la manutenzione dello sparatore |
| Caricabatterie |
1 |
Cavo di ricarica AC 220V/50Hz per scatola di controllo |
Specifiche chiodi
| Diametro cavo |
30mm |
40mm |
50mm |
60mm |
70mm |
80mm |
90mm |
100mm |
| Specifica chiodo |
PS27C8 |
PS37C8 |
PS47C8 |
PS52C8 |
Consultare la scheda tecnica |
Selezione potenza proiettile
| Colore |
Nero |
Blu |
Giallo |
Rosso |
Uso consigliato |
| Livello di potenza |
Più piccolo |
Piccolo |
Medio |
Grande (Livello 5) |
≤35kV: Giallo / >35kV: Rosso |
Configurazione standard: S1 Rosso (livello di potenza 5) 50 colpi + 50 chiodi PS52C8.
Guida operativa
Funzionamento del controller — Due modalità:
Controllo remoto manuale: Dopo aver installato entrambi i corpi sparatore, collegato la terra e acceso il controller, premere il pulsante Seleziona per scegliere la modalità "Controllo Remoto", quindi premere Conferma (OK). Premere i pulsanti del telecomando A e B seguendo i messaggi vocali per perforare rispettivamente lo sparatore 1 e lo sparatore 2.
Modalità automatica di temporizzazione: Dopo l'installazione, premere Seleziona per scegliere la modalità "Temporizzata", quindi premere Conferma (OK). Il controller perforerà automaticamente lo sparatore 1 e lo sparatore 2 dopo un ritardo di 10 secondi, consentendo all'operatore di spostarsi in una posizione sicura.
Importante: Tenere il personale e il controller il più lontano possibile dai corpi sparatore durante la perforazione. Gestire attentamente il telecomando — una volta collegato il cavo di controllo e acceso l'interruttore, il telecomando può attivare la perforazione in qualsiasi momento.
Caratteristiche principali
- Display LCD con sincronizzazione dei messaggi vocali fornisce una guida operativa passo-passo
- Il design a doppio sparatore crea due punti di cortocircuito — almeno uno penetra in modo affidabile nel cavo
- Funzionamento a doppio modo: controllo remoto manuale + automatico temporizzato (ritardo di 10 secondi per evacuazione sicura)
- Controllo remoto wireless (>10m, penetrazione del muro) + backup cablato da 5m per il massimo isolamento dell'operatore
- Angolo sparatore di 60° (non 120°) garantisce una penetrazione ottimale della configurazione del cavo trifase a forma di "品"
- La batteria al litio integrata fornisce oltre 10 ore di funzionamento continuo con ricarica AC 220V/50Hz
- Set completo compatto da 15,5 kg in custodia integrata per il dispiegamento sul campo
- Protezione da sovracorrente e cortocircuito salvaguarda l'elettronica del controller e dello sparatore
Domande frequenti
D1: Perché i doppi sparatori devono essere a 60° e mai a 120°?
I cavi trifase sono tipicamente disposti in una configurazione triangolare "品". A 60°, i due sparatori si avvicinano da angoli complementari che massimizzano la possibilità di perforare fasi diverse, garantendo che almeno un chiodo crei un vero cortocircuito. Se posizionato a 120°, uno sparatore potrebbe allinearsi con lo spazio tra le fasi e mancare completamente il conduttore. La disposizione a 60° è progettata specificamente per la geometria dei cavi trifase — impostare sempre gli sparatori a circa 60° per risultati affidabili.
D2: Come funzionano insieme il sistema di messaggi vocali + LCD?
Lo schermo LCD del controller visualizza in tempo reale la modalità operativa corrente, lo stato delle Uscite 1 e 2 e il livello della batteria. Contemporaneamente, il sistema di messaggi vocali pronuncia istruzioni ad ogni passaggio — guidando l'operatore attraverso la selezione della modalità, la conferma delle impostazioni e annunciando quando premere i pulsanti remoti A e B. Questo doppio canale di feedback (visivo + audio) riduce significativamente gli errori procedurali, specialmente in ambienti di costruzione rumorosi o quando gli operatori indossano DPI pesanti che limitano la consapevolezza del campo visivo.
D3: Quali precauzioni di sicurezza devono essere seguite prima dell'uso?
Sei regole di sicurezza critiche: (1) Non testare mai senza chiodi e proiettili installati — il percussore può rompersi; (2) Non usare mai munizioni vive o perforare all'aria aperta; (3) Mettere sempre a terra in modo affidabile il corpo dello sparatore; (4) Impostare gli sparatori a 60°, mai a 120°; (5) Mantenere tutto il personale a distanza di sicurezza — utilizzare il controllo remoto o la modalità temporizzata; (6) Questa attrezzatura è esclusivamente per la perforazione di cavi — qualsiasi altro uso è vietato. Dopo ogni uso, pulire il corpo dello sparatore. Ogni 5 colpi, utilizzare gli strumenti di pulizia inclusi per una manutenzione approfondita.
D4: Come risolvere i problemi se lo sparatore non spara?
Tre problemi comuni: (1) Se il perno è tirato su ma non si blocca — il perno meccanico o la molla potrebbero essere ossidati. Rimuovere la canna, lubrificare la molla dell'elettromagnete e il perno con olio e far scorrere il perno più volte (senza proiettili) per fluidificare il funzionamento. (2) Se il controllo remoto spara ma lo sparatore non ha azione — controllare i collegamenti del cavo di controllo, misurare la tensione dell'impulso DC24V all'uscita del controller o testare la resistenza dell'elettromagnete del corpo sparatore. (3) Se lo sparatore spara ma il proiettile non detona — sostituire il proiettile poiché l'umidità potrebbe aver degradato la polvere. Per qualsiasi problema irrisolto, contattare il servizio XZH TEST.
D5: Quali sono le informazioni sulla garanzia post-vendita e sulla consegna?
L'XHZS506YS è coperto da una garanzia gratuita di 1 anno per problemi di qualità del prodotto dalla data di acquisto, con riparazione a vita e supporto tecnico disponibili. Il tempo di consegna standard è di 3-5 giorni lavorativi per unità, imballato in robusti casse di legno per la spedizione internazionale. La quantità minima d'ordine è di 1 unità, con una capacità di fornitura mensile di 500 unità. I termini di pagamento sono T/T. Per qualsiasi condizione o guasto anomalo dello strumento, contattare immediatamente XZH TEST per la più rapida organizzazione del servizio.
Informazioni su XZH TEST
XZH TEST è un produttore professionale specializzato in soluzioni di test, identificazione, rilevamento guasti e verifica di sicurezza dei cavi per utility elettriche, team di costruzione e clienti industriali in tutto il mondo. Con una linea di prodotti completa che include spiker intelligenti per cavi, identificatori, tracciatori di percorso e sistemi diagnostici, XZH TEST fornisce soluzioni di sicurezza affidabili e innovative per le applicazioni professionali più esigenti.
Contattaci oggi stesso per una soluzione di sicurezza dei cavi personalizzata in base alle tue esigenze.
