Detezione dei guasti dei cavi: metodi, tecnologie e applicazioni - una guida pratica per utility e industria

I cavi elettrici sono essenziali per i moderni sistemi di distribuzione dell'energia, le strutture industriali, le sottostazioni e le infrastrutture.un difetto può essere difficile da identificare e riparare rapidamente.

I difetti dei cavi possono derivare dall'invecchiamento dell'isolamento, da danni meccanici, dall'umidità, dal surriscaldamento, da un'installazione impropria o da guasti alle giunzioni e ai terminali dei cavi.Il rilevamento efficace dei difetti aiuta gli ingegneri a determinare se un cavo è difettoso, stimare la posizione del guasto e selezionare un metodo appropriato per una posizione precisa.

La moderna rilevazione dei guasti dei cavi combina test elettrici, analisi delle forme d'onda, tecniche ad alta tensione,e metodi acustici o elettromagnetici per migliorare l'efficienza della risoluzione dei problemi e ridurre il tempo di interruzione.

Un guasto del cavo è una condizione elettrica anormale che impedisce a un cavo di funzionare come progettato.

• Errori di bassa resistenza
• Errori di alta resistenza
• Errori di circuito aperto
• Errori di cortocircuito
• Falle di terra
• Errori intermittenti

Il tipo di guasto e la costruzione del cavo determinano il metodo di rilevamento e di localizzazione da utilizzare.

I difetti dei cavi possono verificarsi a causa dell'invecchiamento dell'isolamento, di danni meccanici, di penetrazione di acqua o umidità, di temperature di funzionamento eccessive, di sovra-tensione elettrica, di cattive giunzioni o terminazioni dei cavi,e difetti di fabbricazione o di installazione.

La rilevazione dei guasti determina se un cavo ha una condizione anormale e fornisce informazioni sul tipo di guasto.

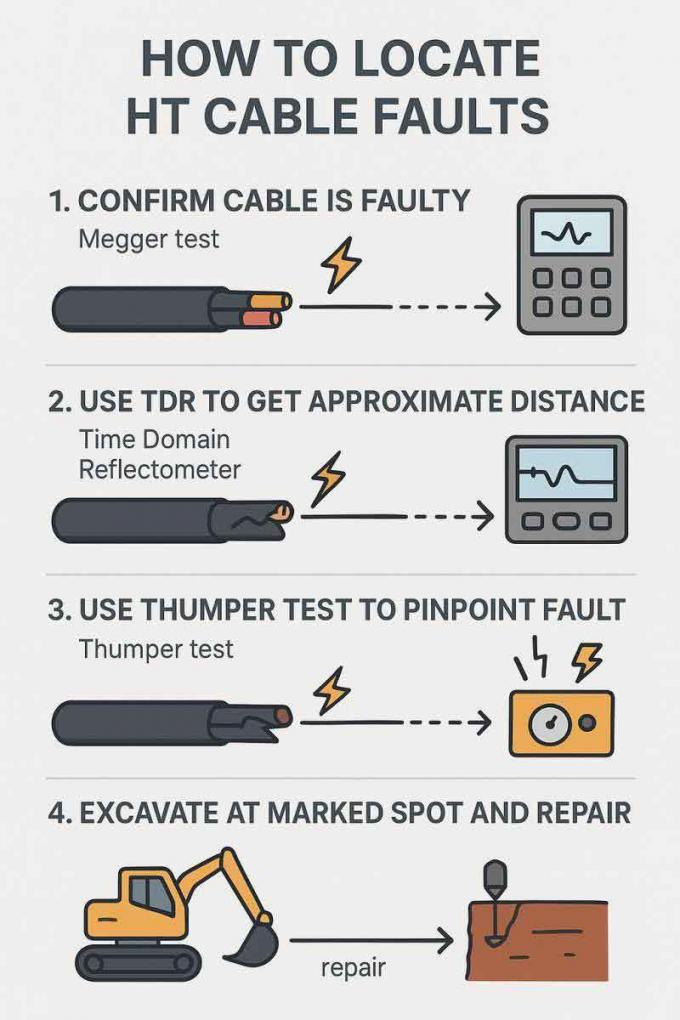

Un flusso di lavoro pratico spesso combina la pre-localizzazione con la posizione precisa della falla.Poi un localizzatore acustico-magnetico o un altro metodo di campo può essere utilizzato per identificare l'esatto punto di guasto.

Un processo pratico di risoluzione dei problemi può includere:

1. Raccogliere informazioni sui cavi e ispezionare l'installazione.
2. Identificare la fase di guasto e il tipo di guasto sospetti.
3. Eseguire una prova elettrica preliminare adeguata.
4. Utilizzare il TDR o un altro metodo di pre-localizzazione per stimare la distanza di errore.
5. Se necessario, applicare metodi ad alta tensione o a sovratensione.
6. Performare una posizione precisa del punto di guasto.
7. Verificare la riparazione e riprovare il cavo prima di riportarlo in servizio.

La sequenza esatta deve essere adattata al tipo di cavo, al livello di tensione, alla condizione di guasto e alle procedure di sicurezza applicabili.

Diversi fattori possono influenzare l'accuratezza della localizzazione del guasto del cavo, tra cui la lunghezza e la costruzione del cavo, l'impedenza del cavo e la velocità di propagazione, la resistenza al guasto, il routing e il ramificazione del cavo,caratteristiche delle articolazioni e delle terminazioni, il rumore elettrico e l'accuratezza dei parametri del cavo inseriti nel tester.

La tecnologia di rilevamento dei guasti dei cavi è ampiamente utilizzata nella distribuzione di energia sotterranea, nei sistemi di cavi a media e alta tensione, nelle sottostazioni, negli impianti industriali, nelle infrastrutture ferroviarie e dei trasporti,impianti di energia rinnovabile, e manutenzione di servizi.

Una rapida localizzazione delle difetti può ridurre la durata degli interruzioni, scavi inutili e costi di manutenzione.

Un sistema professionale di rilevamento dei guasti del cavo deve essere selezionato in base all'applicazione.metodi di pre-localizzazione, capacità di sovraccarico ad alta tensione, funzioni di localizzazione di errore precise, visualizzazione e analisi della forma d'onda, portabilità e caratteristiche di sicurezza.

Per le reti di cavi complesse, la combinazione di funzioni di pre-localizzazione, condizionamento di guasti ad alta tensione e precisione di localizzazione può fornire una soluzione più completa.

I guasti dei cavi possono causare interruzioni inaspettate, rischi per le apparecchiature e costi di manutenzione elevati.Una strategia efficace di rilevamento dei guasti combina il metodo di prova corretto con una misurazione accurata e una posizione precisa del campo.

I metodi TDR e di impulso a bassa tensione sono utili per il rilevamento preliminare e la pre-localizzazione, mentre la riflessione d'arco e le tecniche basate su ondate possono aiutare a risolvere i difetti di alta resistenza.I metodi acustici ed elettromagnetici possono quindi aiutare gli ingegneri a individuare la posizione fisica del guasto.

Selezionando le attrezzature di prova appropriate e seguendo un processo di diagnosi strutturato, le utilità e gli utenti industriali possono ridurre i tempi di risoluzione dei problemi, migliorare l'efficienza della manutenzione,e ripristinare i sistemi di cavi più rapidamente.

XZH TEST fornisce soluzioni professionali di prova dei cavi e localizzazione dei guasti per le compagnie elettriche, gli appaltatori elettrici, gli impianti industriali e i team di manutenzione.

Le sue soluzioni di prova dei cavi supportano applicazioni che includono la pre-localizzazione dei guasti del cavo, la localizzazione dei guasti ad alta resistenza, il test delle sovratensioni ad alta tensione e la localizzazione precisa del punto di guasto.
