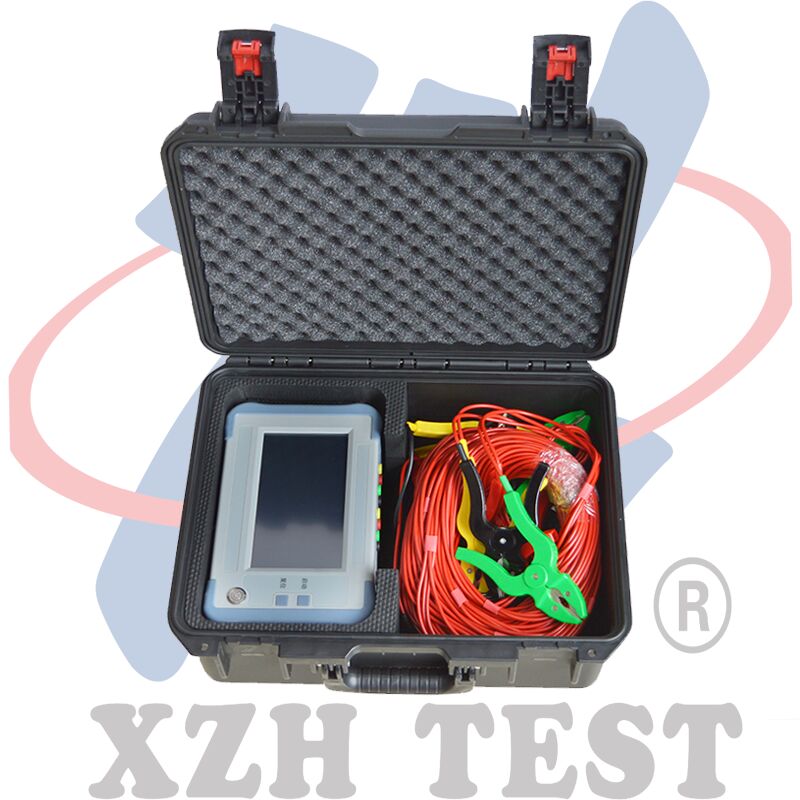

Analizzatore di Resistenza Dinamica per Test OLTC (Commutatore sotto carico) per Diagnostica Trasformatori|XHYZ1668ASC

D1: Perché è necessaria una testistica OLTC specializzata oltre ai test elettrici di routine del trasformatore?

I test convenzionali sui trasformatori (resistenza degli avvolgimenti, rapporto spire, resistenza di isolamento) valutano parametri elettrici statici ma non forniscono informazioni sulle prestazioni meccaniche dinamiche del commutatore. Un OLTC può superare tutti i test elettrici statici ma avere contatti di transizione gravemente usurati che falliranno durante la prossima operazione di cambio presa. Lo XHYZ1668ASC acquisisce la forma d'onda completa della resistenza dinamica durante una transizione di presa, rivelando tempi di transizione, sequenza dei contatti, valori di resistenza di ponte e sincronizzazione di fase, parametri diagnostici che i test statici non possono misurare. Poiché i guasti degli OLTC rappresentano circa il 20-30% di tutti i guasti dei trasformatori nelle applicazioni di sottostazione, i test dinamici dedicati degli OLTC sono essenziali per una valutazione completa delle condizioni del trasformatore.

D2: Cosa rivela la forma d'onda della resistenza dinamica sulle condizioni dell'OLTC?

Un OLTC sano produce una forma d'onda caratteristica che mostra: (1) resistenza stabile alla presa di partenza, (2) una transizione pulita attraverso la posizione di ponte con il valore del resistore di transizione chiaramente visibile, (3) resistenza stabile alla presa di destinazione e (4) tempo di transizione costante. Le deviazioni diagnostiche includono: tempo di transizione prolungato che indica attrito meccanico o affaticamento delle molle; resistenza irregolare o instabile durante la fase di ponte che indica contatti di transizione pitti o carbonizzati; valori di resistenza che deviano dal valore nominale del resistore di transizione che indica degrado del resistore; e discrepanze temporali tra le fasi nelle unità trifase che indicano un funzionamento asincrono che stressa il collegamento meccanico. Il ridimensionamento automatico dell'ampiezza dello XHYZ1668ASC presenta queste caratteristiche in modo chiaro, consentendo al personale sul campo di identificare schemi anomali senza richiedere competenze di interpretazione delle forme d'onda di livello esperto.

D3: Lo XHYZ1668ASC può testare sia commutatori sotto carico che fuori carico?

Sì. Per i commutatori sotto carico (OLTC), lo strumento acquisisce la forma d'onda della resistenza dinamica durante le transizioni di presa con il trasformatore energizzato a tensione ridotta o con la corrente di prova dallo strumento stesso. Per i commutatori fuori carico (DETC), lo strumento misura la resistenza di contatto statica in ogni posizione di presa, verificando che la resistenza di contatto sia stabile e rientri nelle specifiche in tutte le posizioni operative. Lo strumento può eseguire misurazioni con o senza avvolgimenti ausiliari del trasformatore collegati, offrendo flessibilità operativa durante le finestre di manutenzione in cui l'isolamento completo dell'avvolgimento potrebbe non essere pratico.

D4: Qual è il significato di poter testare avvolgimenti di tipo Yn, Y e D?

I trasformatori di potenza utilizzano diverse configurazioni di connessione degli avvolgimenti a seconda della loro classe di tensione, applicazione e schema di messa a terra. Yn (stella con neutro portato fuori) è comune sul lato ad alta tensione dei trasformatori elevatori di tensione e sul lato a bassa tensione dei trasformatori di distribuzione. Y (stella senza neutro) è utilizzato in alcune applicazioni di trasmissione. D (triangolo) è standard sul lato a bassa tensione dei trasformatori generatori e di alcuni trasformatori industriali. Ogni configurazione richiede connessioni dei cavi di prova specifiche per iniettare correttamente corrente e misurare la tensione. Lo XHYZ1668ASC supporta tutte e tre le configurazioni con visualizzazione diretta della resistenza: lo strumento tiene automaticamente conto della configurazione dell'avvolgimento nei suoi calcoli interni, eliminando la necessità per l'operatore di applicare manualmente fattori di conversione e riducendo il rischio di errori di misurazione dovuti a presupposti di configurazione errati.

D5: Come devono essere gestiti i dati di test e cosa fornisce l'archiviazione di 500 registrazioni?

Lo XHYZ1668ASC salva automaticamente ogni registrazione di misurazione completa, inclusa la forma d'onda della resistenza dinamica, il tempo di transizione, i valori di resistenza in ogni posizione di presa e i parametri di configurazione del test, nella memoria interna. La capacità di 500 registrazioni supporta: (1) Documentazione completa di campagne di test di flotte di trasformatori di grandi dimensioni senza la necessità di scaricare dati tra i siti. (2) Tendenze storiche confrontando le forme d'onda correnti con le misurazioni di base memorizzate dallo stesso trasformatore. (3) Reportistica batch per le presentazioni di conformità normativa. (4) Il display LCD da 7 pollici consente la revisione e il confronto delle forme d'onda sullo schermo sul campo prima del download. Per la gestione degli asset a lungo termine, i dati possono essere trasferiti su un PC per l'integrazione con sistemi di gestione della manutenzione computerizzati (CMMS). Per i trasformatori testati su base annuale, 500 registrazioni forniscono circa 10 anni di dati di tendenza per una flotta di sottostazioni di medie dimensioni.
