Sistema portatile per la localizzazione dei guasti su cavi sotterranei da 400V a 11kV

Name: Sistema portatile per la localizzazione dei guasti su cavi sotterranei da 400V a 11kV
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: 502A2+503C+507C+535-2L
Price: 15500.00 USD
Availability: InStock

Dettagli del prodotto:

Luogo di origine:	Cina
Marca:	XZH TEST
Certificazione:	CE ISO
Numero di modello:	502A2+503C+507C+535-2L

Informazione dettagliata

Luogo di origine:

Cina

Marca:

XZH TEST

Certificazione:

CE ISO

Numero di modello:

502A2+503C+507C+535-2L

Evidenziare:

High Light

Evidenziare:

Localizzatore di guasti cavi 400V portatile

Tester per cavi sotterranei 11kV

Sistema di localizzazione guasti su cavi

Trading Information

Quantità di ordine minimo:

1 set

Imballaggi particolari:

Imballaggi in legno

Tempi di consegna:

5-8 giorni lavorativi

Termini di pagamento:

t/t

Capacità di alimentazione:

2000 unità/anno

Descrizione di prodotto

Sistema di localizzazione dei guasti del cavo portatile

502A2+503C+507C+535-2L

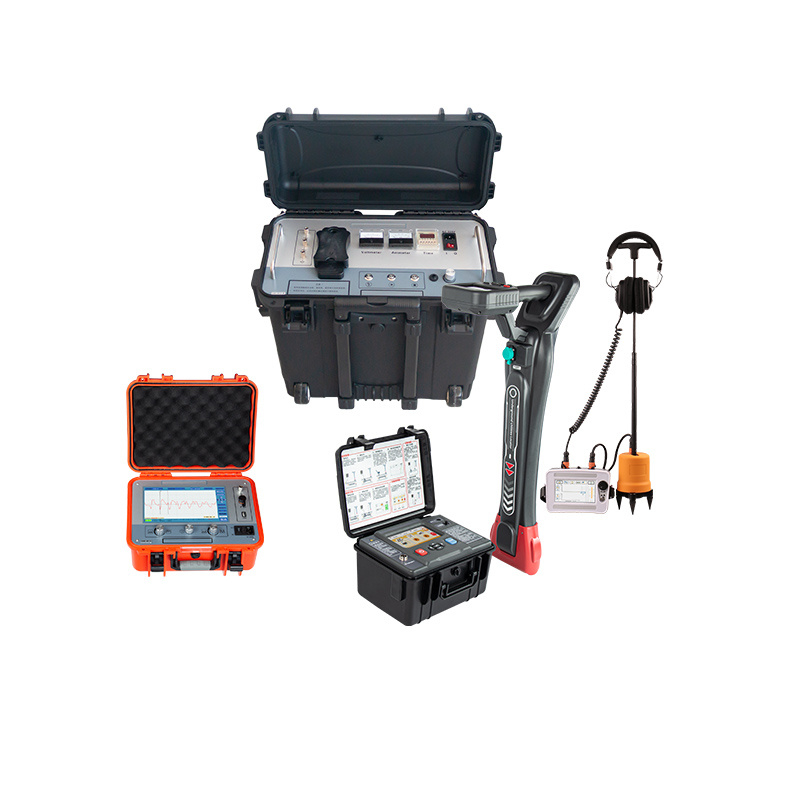

Sistema portatile per la localizzazione dei guasti su cavi sotterranei da 400V a 11kV 0

Funzione del sistema

1.Utilizzare DC o impulso ad alta tensione per rendere il punto di guasto del cavo lampeggiare e scaricare

2.Utilizzare il principio di riflessione delle onde di viaggio per effettuare una misurazione approssimativa di tutti i tipi di difetti dell'isolamento principale dei cavi

3.Utilizzare il metodo di sincronizzazione acustico-magnetica per effettuare una misurazione precisa di tutti i tipi di difetti di isolamento principale del cavo

I, generatore ad alta tensione XHHV535-2L

Modalità di uscita	EMP (impulso), DC (resistenza alla tensione)
Voltaggio di uscita	0- altri32 kV
Condensatore integrato	2 μF
Energia di scarico	Max. 1024J
Potenza di impatto	Pico di 250 W
Frequenza di impulso	Impatto automatico per circa6secondi
Commutazione dei livelli di tensione di sovratensione	Manuale
Tipo di regolazione della tensione	Continuo
Indicazione	Misurazione della tensione laterale ad alta tensione, indicazione della tensione di uscita e corrente in tempo reale
Commutazione delle modalità di funzionamento	Manuale
Corrente di uscita minima in modalità CC	7.5mA a32kV
Protezione sicura	Con funzione di protezione da avvio zero, sicura e affidabile
Discarico	Disegno di misurazione ad alta tensione unico, nello stato di arresto scarica automaticamente la capacità interna del dispositivo
Potenza di lavoro	AC 220V±15%,50 Hz ±1Hz60 Hz
Dc resistenza alla prova di tensione	Tensione di uscita regolabile e intervallo di indicazione 0-32 kV, gamma di indicazione di corrente di uscita 0-20A
Sicurezza	- Tranquillo.-tensioneProtezione da sovraccarico. Scarico automatico dopo il funzionamento
Classificazione di protezione	Non inferiore a IP54
Peso totale	Non più di30kg

II,TDR localizzatore di guasti del cavo XHGG502A2

Modalità a punto fisso	Modalità standard, modalità avanzata, modalità di riduzione del rumore, modalità personalizzata (ms, forma d'onda)
Metodo a punto fisso	Metodo intelligente di differenza di tempo, metodo di ispezione elettromagnetica, metodo di misurazione acustica
Posizionamento accuratezza	Punto fisso: 0,1 m, percorso: 0,1 m
Visualizzazione	TFT ultra-luminoso da 5 pollici, 800×480 colori veri
lingua	Il linguaggio grafico è più intuitivo
Guadagno	120dB, regolazione completamente automatica, regolabile anche manualmente
Intervallo di frequenza	100~1600 Hz
Intervallo dinamico	0~112dBingranaggi)
Trigger sincrono	Trigger sincrono completamente automatico acustico; trigger sincrono completamente automatico a campo magnetico
Distanza di rilevamento	0.00~99.99ms,75mV~75V
Sonde	Sonda intelligente in metallo completamente digitale, muta automatica
Cuffie	600Ω tecnologia di riduzione del rumore e antiinterferenza di livello militare
Potenza di lavoro	4*18650 Batteria al litio standard
Orario di lavoro	Più di 8 ore
Temperatura ambiente	-25°C a 65°C; umidità relativa: ≤ 90%
Peso	Ospite 0,6 kg; Sensore 1,4 kg
Grado impermeabile	Protezione IP65

IV,testatore completo del percorso del cavo XHGX507C

Ricevitore
Funzione	rilevamento delle condotte (rilevamento della posizione del cavo, visualizzazione della direzione, misurazione della profondità, misurazione della corrente), identificazione del cavo, rilevamento dei guasti del telaio A (funzione facoltativa)
Potenza	8.4V batteria al litio ricaricabile di grande capacità
Metodo di input	bobina di ricezione integrata, pinza flessibile, telaio A (funzione opzionale)

Sistema portatile per la localizzazione dei guasti su cavi sotterranei da 400V a 11kV 1
