Tester Portatile per la Rigidità Dielettrica dell'Olio Isolante per Trasformatori 80kV BDV Multi-Standard Automatico |XHYY102

Name: Tester Portatile per la Rigidità Dielettrica dell'Olio Isolante per Trasformatori 80kV BDV Multi-Standard Automatico |XHYY102
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHYY102
Price: 4,115.00 USD
Availability: InStock

Dettagli del prodotto:

Luogo di origine:	Xi'an, Shaanxi, Cina
Marca:	XZH TEST
Certificazione:	CE ISO
Model Number:	XHYY102

Informazione dettagliata

Luogo di origine:

Xi'an, Shaanxi, Cina

Marca:

XZH TEST

Certificazione:

CE ISO

Model Number:

XHYY102

Evidenziare:

High Light

Evidenziare:

Tester di resistenza dielettrica dell'olio di trasformatore

Analizzatore Automatico per Olio Isolante BDV 80kV

Tester Automatico Multi-Standard per Olio

Trading Information

Minimum Order Quantity:

1unit

Prezzo:

Negoziabile

Packaging Details:

wooden packaging

Tempi di consegna:

5-8 giorni lavorativi

Payment Terms:

T/T

Supply Ability:

500 units per month

Descrizione di prodotto

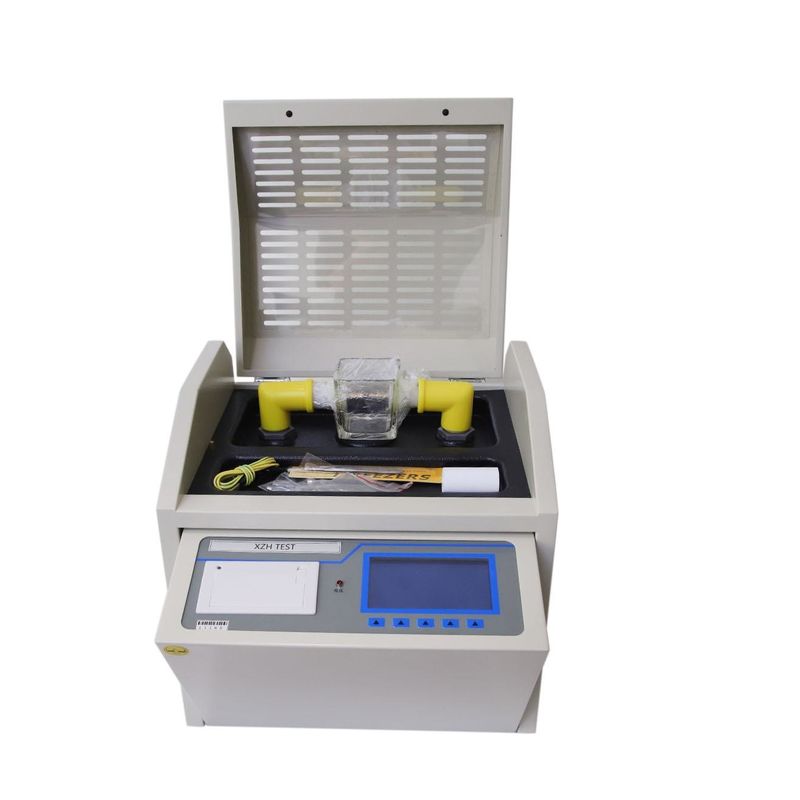

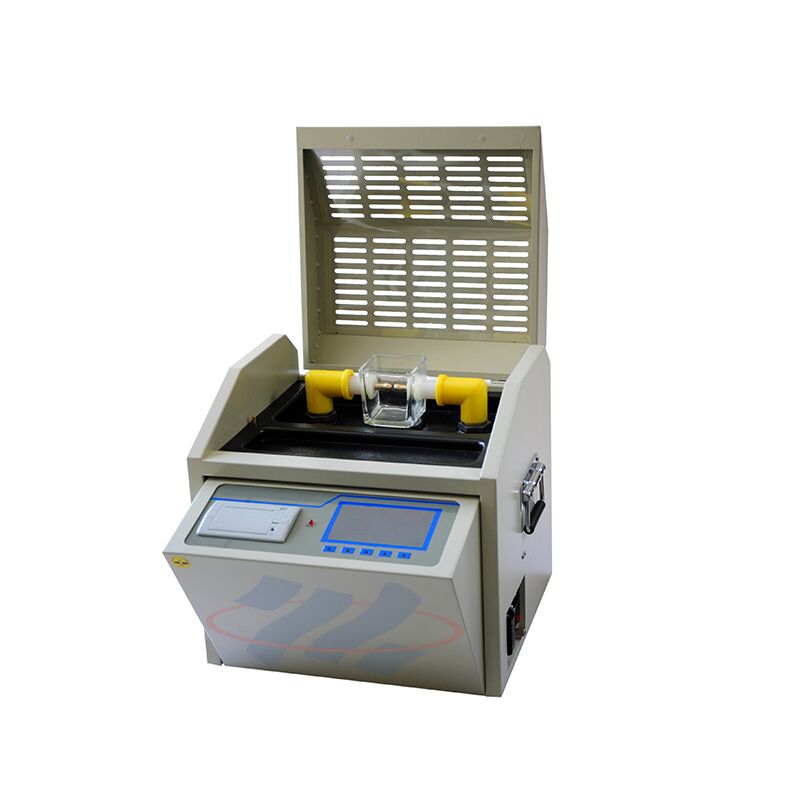

Visualizzazione del prodotto

XHYY102 Tester di resistenza dielettrica dell'olio di isolamento del trasformatore (BDV)

Uscita 0 ̊80 kV • Accuratezza ± 3% • Multi-Standard GB507 / IEC156 / DL429

Il XHYY102 è un tester di resistenza dielettrica (tensione di rottura / BDV) dell'olio di isolamento del trasformatore digitale completamente automatico sviluppato in stretta conformità allo standard nazionale GB507-1986, GB507-2002,norma industriale DL/T846.7-2004, e la norma internazionale IEC156. Questo strumento a microcontrollore di alta precisione misura la tensione di rottura dielettrica degli oli isolanti utilizzati nei trasformatori,altri dispositivi per la produzione di energiaDisponibile in configurazioni a tazza singola, a tre tazze e a più tazze per soddisfare diversi requisiti di laboratorio e di prova sul campo.Lo strumento è dotato di un design unico di campionamento laterale ad alta tensione che inoltra il valore di prova direttamente nel convertitore A/D, eliminando gli errori di circuito analogo per una maggiore precisione di misurazione.

Caratteristiche chiave

Controllo da microcontrollore di grande capacità:Il microcontrollore di livello industriale con circuito di controllo a ampio raggio garantisce un funzionamento stabile e affidabile e previene i crash del sistema durante le sessioni di prova prolungate.
Operazione multi-norma:Preprogrammato con i metodi di prova GB507-1986, GB507-2002, DL/T429 e IEC156 e con una modalità personalizzabile definita dall'utente, adattandosi ai diversi requisiti normativi di diversi mercati.
Coppa per olio in vetro fuso a una fase:La coppa speciale di vetro per l'olio prodotta con una fusione in un solo passo elimina le perdite di olio, la contaminazione superficiale e i fenomeni di interferenza che influenzano la riproducibilità delle misurazioni.
Campionamento laterale diretto ad alta tensione:Il progetto di campionamento HV unico indirizza il valore di prova direttamente nel convertitore A/D, ignorando i circuiti di condizionamento del segnale analogo per eliminare gli errori di conversione intermedi.
Parametri di prova completamente regolabili:La velocità di innalzamento della tensione (0,5−5 kV/s), il tempo di sospensione (fino a 15 min), l'intervallo di rinforzo (fino a 5 min) e la frequenza di rinforzo (1−9 cicli) sono tutti regolabili in modo indipendente.
Protezioni di sicurezza complete:La protezione integrata da sovra corrente, sovra tensione e corto circuito con una forte compatibilità elettromagnetica garantisce la sicurezza dell'operatore e l'affidabilità dello strumento.
Display LCD con indicazione dello stato completo:Lo schermo LCD trasparente mostra la data, l'ora, i parametri di funzionamento, i risultati dei test in tempo reale e le istruzioni del menu passo dopo passo.
Progettazione portatile e robusta:Struttura compatta (465×385×425 mm) con stampante termica integrata, sensore di temperatura e umidità e compartimento per bicchiere di olio facilmente accessibile per un comodo utilizzo all'interno e all'esterno.

Specifiche tecniche

Parametro	Specificità
Voltaggio di uscita	0 80 kV
Tasso di distorsione della tensione	< 3%
Velocità di aumento della tensione	0.5 5 kV/s (regolabile)
Tempo di sospensione	15 min (regolabile)
Potenziamento dell' intervallo	5 min (regolabile)
Aumentare la frequenza	1 ¢ 9 cicli (selezionabile)
Capacità di potenziamento	1.5 kVA
Accuratezza di misura	± 3%
Tensione di alimentazione	AC 220V ± 10%, 50Hz ± 1Hz
Consumo di energia	200 W
Temperatura di funzionamento	0°C a 45°C
Umidità di funzionamento	RH < 75%
Dimensioni	465 × 385 × 425 mm
Norme di prova	GB507-1986, GB507-2002, DL/T429, IEC156, Personalizzazioni
Configurazioni	Coppa singola, coppa tripla, coppa multipla (facoltativo)

Pannello e componenti operativi

Disposizione del pannello strumenti

Display LCD • Taste di funzione • Stampante • Compartimento coppe per olio • Sensori

L'XHYY102 presenta un layout intuitivo del pannello frontale: lo schermo LCD visualizza tutti i parametri di prova e i risultati in tempo reale; i tasti funzionali dedicati consentono una rapida selezione dei parametri;una stampante termica integrata produce rapporti cartacei immediatiIl compartimento della coppa dell'olio con coperchio del pulsante di stampa fornisce un accesso sicuro e facile; i sensori di temperatura e umidità integrati registrano automaticamente le condizioni ambientali.Un affidabile terminale di messa a terra e un ingresso di corrente alternata con interruttore completano il robusto progetto pronto per il campo.

Controllo del flusso di lavoro

Preparare campione di olio e coppa di olioPulire accuratamente il bicchiere speciale di vetro e riempirlo con il campione di olio del trasformatore da testare.
Selezionare lo standard di provaScegliere la norma di prova appropriata dal menu GB507-1986, GB507-2002, DL/T429, IEC156 o Custom
Configurazione dei parametri di provaImpostare la velocità di innalzamento della tensione (0,5−5 kV/s), il tempo di sospensione, l'intervallo di rinforzo e il numero di cicli di prova (1−9) tramite i tasti di funzione secondo il protocollo di prova.
Eseguire il test di tensione di rotturaPer avviare la sequenza di prova completamente automatica, premere il pulsante di avvio. Lo strumento applica al campione di olio una tensione in aumento lineare fino al verificarsi di un guasto dielettrico.La tensione di rottura è catturata direttamente sul lato HV dal convertitore A/D.
Riesame, stampa e archivio dei risultatiIl display LCD mostra la tensione di rottura per ciascun ciclo di prova insieme alla media calcolata.e registrare i dati relativi alla temperatura ambiente e all'umidità per la documentazione.

Applicazioni

•Manutenzione del trasformatore di potenza:Test di resistenza dielettrica di routine dell'olio isolante nei trasformatori di potenza nelle sottostazioni e nelle strutture di trasmissione per valutare la condizione dell'olio e prevedere i requisiti di manutenzione.

•Produzione e controllo qualità dei trasformatori:Ispezione dell'olio in entrata e verifica della qualità della linea di produzione della resistenza dielettrica dell'olio isolante, garantendo la conformità alle norme GB e IEC.

•Diagnostica delle apparecchiature riempite di olio:Test di tensione di rottura di oli isolanti in interruttori, trasformatori di strumenti, buste e terminali di cavi per programmi di manutenzione basati sulla condizione.

•Laboratori di prova indipendenti:Analisi standard della resistenza dielettrica dell'olio per servizi di prova e certificazione di terze parti, con supporto multi-standard per specifiche nazionali e internazionali.

Domande frequenti

D1: Che cos'è la prova della tensione di rottura dielettrica (BDV) e perché è importante?

La prova della tensione di rottura dielettrica (BDV) misura la tensione alla quale l'olio isolante perde le sue proprietà isolanti e permette il passaggio di corrente elettrica.L'olio isolante del trasformatore funge sia da isolante elettrico che da refrigeranteQuando l'olio invecchia o viene contaminato da umidità, particelle o gas disciolti, la sua resistenza dielettrica diminuisce.Il controllo regolare del BDV è una pratica critica di manutenzione preventiva che aiuta a rilevare il degrado dell'olio prima che porti a un guasto dell'isolamento del trasformatore, consentendo la sostituzione o il ricondizionamento pianificati dell'olio piuttosto che le riparazioni di emergenza.

D2: Quali standard di prova supporta il XHYY102?

Il XHYY102 viene pre-programmato con quattro metodi di prova standard: GB507-1986 e GB507-2002 (norme nazionali cinesi per la resistenza dielettrica dell'olio isolante),DL/T429 (norma dell'industria elettrica cinese), e IEC156 (norma internazionale per la tensione di disgregazione dell'olio isolante).Questa capacità multi-standard rende lo strumento adatto sia per i requisiti di prova cinesi nazionali e applicazioni internazionali.

Q3: Qual è il vantaggio del campionamento laterale diretto ad alta tensione?

I testatori BDV con olio convenzionale misurano la tensione di rottura sul lato a bassa tensione del trasformatore step-up e calcolano il valore di alta tensione mediante una conversione del rapporto,introduzione di errori derivanti da imprecisioni del rapporto tra trasformatori e condizionamento del segnale analogoIl progetto di campionamento laterale ad alta tensione del XHYY102 misura la tensione di prova direttamente all'uscita, indirizzandola direttamente nel convertitore A/D.Questo elimina tutti gli errori di conversione analogica intermedi, con conseguente accuratezza più accurata e ripetibile del ± 3%.

D4: Quali configurazioni sono disponibili e quali scegliere?

La serie XHYY102 è disponibile in configurazioni a tazza singola, a tre tazze e a più tazze.I modelli a tre bicchieri aumentano il throughput consentendo la prova sequenziale di più campioni di olio senza aprire il compartimento tra le proveLe configurazioni multi-tazza massimizzano la produttività per test ad alto volume come il controllo della qualità della produzione dei trasformatori e i laboratori di prova indipendenti.Tutte le configurazioni condividono la stessa tecnologia di misurazione di base e precisione.

Q5: Quali accessori sono inclusi e quale è il processo di ordinazione?

Ogni XHYY102 viene fornito come kit completo che include lo strumento di prova principale, coppe speciali di olio di vetro per configurazione selezionata, cavo di alimentazione, cavo di messa a terra, carta per stampante termica e manuale d'uso.Il tempo di consegna standard è di 5-8 giorni lavorativi.Il design portatile compatto (465×385×425 mm) è confezionato in un imballaggio rinforzato.Quantità minima dell'ordine è 1 unità con termini di pagamento T/T. Per gli ordini in volume sono disponibili il marchio OEM personalizzato e le opzioni di interfaccia multilingue.
