XHHD523L localizzatore della guaina esterna del cavo posizionamento preciso punto di guasto del cavo

Name: XHHD523L localizzatore della guaina esterna del cavo posizionamento preciso punto di guasto del cavo
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHD523L
Price: 2,500.00 USD
Availability: InStock

Dettagli del prodotto:

Luogo di origine:	Città di Xi'an, Shaanxi, Cina
Marca:	XZH TEST
Certificazione:	CE ISO
Model Number:	XHHD523L

Informazione dettagliata

Luogo di origine:

Città di Xi'an, Shaanxi, Cina

Marca:

XZH TEST

Certificazione:

CE ISO

Model Number:

XHHD523L

Evidenziare:

High Light

Evidenziare:

Indicatore del punto di guasto della guaina del cavo

XHHD523L localizzatore della guaina del cavo

Localizatore della guaina del cavo di posizionamento preciso

Trading Information

Minimum Order Quantity:

1unit

Packaging Details:

wooden packaging

Termini di pagamento:

T/T

Supply Ability:

500 units per month

Descrizione di prodotto

Descrizione dei prodotti

Localizzatore di guasti della guaina del cavo XHHD523L

Con il pieno sviluppo della trasformazione della rete urbana, molti uffici di approvvigionamento energetico, aziende di costruzione e persino unità di progettazione si trovano per la prima volta ad affrontare cavi XLPE con un livello di tensione di 110 kV e superiore. A causa dei vincoli di tempo e della mancanza di esperienza, molti cavi non possono superare la guaina esterna dopo la posa. Test di tensione (10kV/1min). Attualmente, la guaina esterna è per lo più realizzata in materiale di guaina HDPE, che ha superato il test di tenuta alla tensione DC 25kV/5min in fabbrica e la corrente di dispersione è bassa come decine di μA. Pertanto, la maggior parte dei difetti dopo la posa sono causati da danni da forza esterna durante la posa, inclusi riempimento e copertura. I difetti dopo il funzionamento includono solitamente morsi di termiti; ingresso di acqua nella scatola di messa a terra; deterioramento del punto di difetto originale; penetrazione di umidità della parte biforcuta del filo di messa a terra per ridurre la resistenza di isolamento, ecc. A volte, poiché il cavo è interrato troppo in profondità o le condizioni circostanti sono complicate, è molto difficile da individuare e alcuni difetti non possono essere risolti dopo molti anni, lasciando pericoli nascosti per il funzionamento. La tensione di uscita del rilevatore di guasti della guaina del cavo ad alta tensione XHHD523L è di 10 kV e inferiore, il che soddisfa pienamente i requisiti dello standard nazionale cinese GB50150-2006 per il test di tenuta alla tensione della guaina del cavo, inclusi il test di consegna della guaina del cavo e i test preventivi per i sistemi di collegamento incrociato. Test e individuazione dei guasti della guaina esterna del cavo. Individua rapidamente e con precisione pericoli nascosti come guasti di messa a terra della guaina esterna del cavo ad alta tensione e altissima tensione da 10kv-500kv a nucleo singolo e a tre nuclei e grandi correnti di dispersione. Allo stesso tempo, può eseguire un test di tenuta alla tensione DC da 5kv-10kv, 1 minuto, è uno strumento speciale necessario per la manutenzione delle apparecchiature dei cavi di unità operative di cavi ad alta tensione e altissima tensione a nucleo singolo e a tre nuclei da 10kv-500kv, società di ingegneria di cavi ad altissima tensione e varie società di ingegneria di trasmissione e trasformazione di energia.

Caratteristiche principali:
1 Con funzione di protezione automatica da sovracorrente, sovratensione e surriscaldamento; 2 È più sicuro e affidabile avere una protezione di avvio a posizione zero; 3 Design di autoscarica unico, fintanto che l'uscita ad alta tensione viene interrotta, la sua alta tensione sarà zero; 4. Con display a doppio puntatore di corrente e tensione, intuitivo e chiaro; 5 Interruttore a un tasto tra la modalità di posizionamento e la modalità di tenuta alla tensione, che è comodo e veloce; 6 Non c'è area cieca nel campo di prova; 7 La sensibilità del ricevitore è regolabile, il che è più comodo per il posizionamento; 8 Funzione interruttore di protezione da sovracorrente, la modalità di tenuta alla tensione e la modalità di posizionamento sono comode da usare.

Specifiche tecniche

Tensione di ingresso	220V (±10%), 50Hz (±2Hz);
Tensione di uscita	0 ~ 10kV (onda quadra) regolabile;
Corrente di uscita	0~200mA;
Capacità di uscita	2kVA;
Regolazione della frequenza	Min: 0,2Hz, Max: 5Hz (intervallo regolabile).

Principio di funzionamento Posizionamento La rettifica a onda intera della rete AC220V ha ottenuto un'eccellente conversione e trasformata in un segnale speciale ad alta potenza richiesto per l'identificazione. Questo segnale viene aggiunto al cavo da localizzare tramite la linea di collegamento e possono essere utilizzati il "metodo della tensione a gradini" o il "metodo della corrente". Individua con precisione i guasti del cavo.

Funzione di pressione Commutare il tasto funzione sulla funzione di tenuta alla tensione, può emettere una tensione di 0-10kV ed eseguire il test di tenuta alla tensione sul cavo.

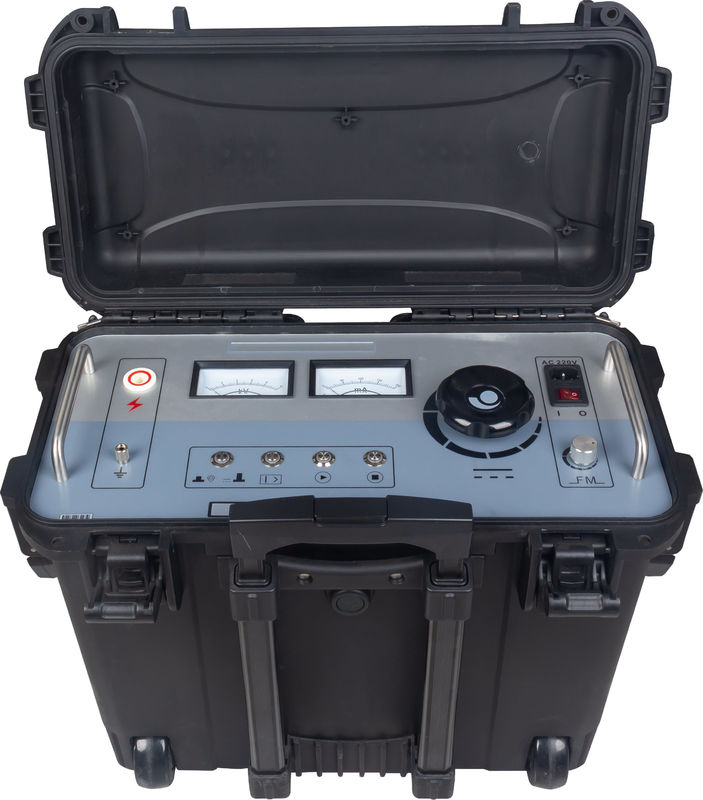

① Uscita ad alta tensione: terminale di uscita ad alta tensione CC dedicato;
② Voltmetro: voltmetro kV indicante la tensione di uscita ad alta tensione;
③ Amperometro: amperometro mA indicante la corrente di uscita;
④ Portalampada: il luogo in cui è installato il fusibile del sistema di alimentazione 220VAC;
⑤ Presa di corrente: alimentazione di lavoro dello strumento, porta di connessione 220VAC;
⑥ Interruttore di alimentazione: "marcia I" utilizza l'alimentazione AC220V per alimentare il sistema; "marcia 0" si spegne;
⑦ Regolazione della frequenza in modalità di posizionamento: regolare la frequenza di uscita degli impulsi in modalità di posizionamento;
⑧ Regolazione della tensione: dopo aver avviato il dispositivo, è necessario prima ruotare la manopola in senso antiorario fino alla fine. Quando la spia del pulsante di avvio ad alta tensione è accesa, premere il pulsante di avvio e quindi regolare in senso orario per aumentare l'alta tensione di uscita da piccola a grande e regolare in senso antiorario per ridurre l'alta tensione di uscita da grande a piccola;
⑨ Pulsante di arresto ad alta tensione: al termine del test o in caso di anomalia, premere questo pulsante per interrompere l'uscita ad alta tensione, la spia ad alta tensione sarà spenta, la spia del pulsante di arresto sarà accesa per indicare che c'è un'uscita ad alta tensione e, se è spenta, significa che non c'è uscita ad alta tensione;
⑩ Pulsante di avvio ad alta tensione: quando la spia del pulsante di avvio è accesa, significa che l'uscita di tensione è in posizione zero. Quando il pulsante di avvio è acceso, il pulsante di avvio è valido. Se la spia del pulsante di avvio non è accesa dopo aver acceso l'interruttore di alimentazione, regolare la manopola di regolazione della tensione in senso antiorario fino a quando la spia non si accende. Quando la spia è accesa, premere questo tasto per avviare il dispositivo e generare l'uscita ad alta tensione;
⑪ Interruttore di protezione da sovracorrente: quando la luce blu è accesa, la protezione da sovracorrente è attivata e quando la luce blu è spenta, la protezione da sovracorrente è disattivata.
⑫ Pulsante interruttore funzione posizionamento/tenuta alla tensione: quando la luce rossa è accesa, è la funzione di tenuta alla tensione e quando la luce verde è accesa, è la funzione di posizionamento;
⑬ Colonna di messa a terra: punto di messa a terra dello strumento, protezione di sicurezza;
