Visualizzazione del prodotto

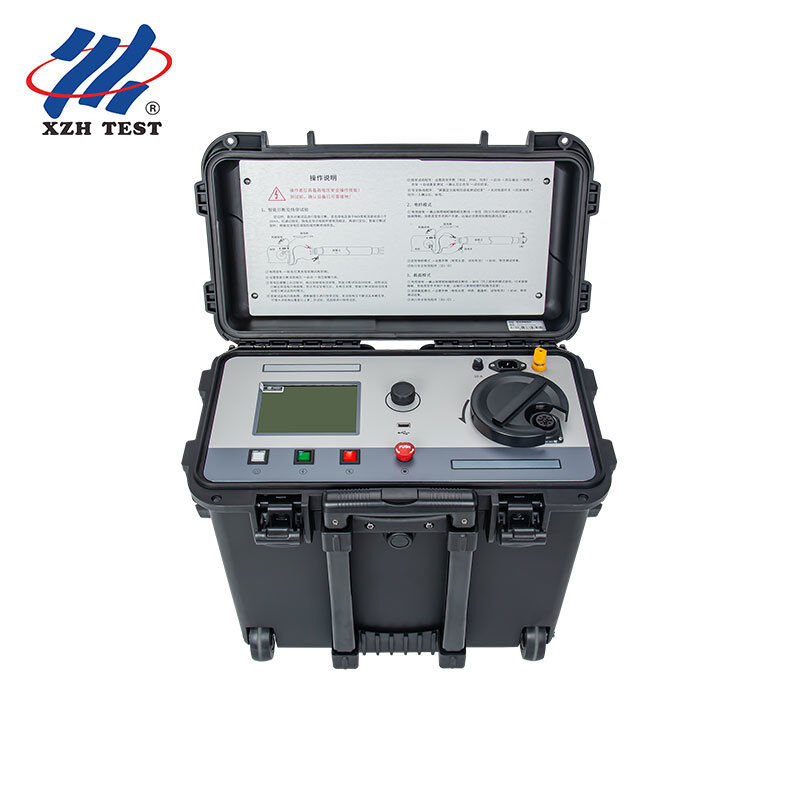

L'XHSC-60Q Cable Digital Burn Through Bridge è uno strumento diagnostico ad alta tensione integrato che combina la capacità di burn-through da 60 kV con un ponte digitale intelligente ad alta precisione da 750 mA.Progettato appositamente perOperazioni minerarie, progetti di realizzazione di gallerie e appaltatori di manutenzione industriale pesante, eccelle in ambienti in cui i cavi sono soggetti a sollecitazioni meccaniche estreme, ingresso di umidità,e abuso operativo conditions that frequently produce complex high-resistance faults requiring both powerful burn-through and micro-level fault pre-location accurate.
Pubblico di riferimento:Squadre di manutenzione elettrica per le miniere sotterranee, equipaggi di supporto per la trivellatrice di tunnel (TBM), elettricisti di impianti dell'industria pesante,e fornitori di servizi di prova di cavi terzi where every meter of unnecessary excavation in confined or dangerous environments directly impacts safety and project cost.
Caratteristiche chiave
Operazione in doppia modalità:La modalità di burn-through fornisce 60kV / 400mA per una rapida carbonizzazione dei guasti ad alta resistenza; la modalità di ponte intelligente fornisce 750mA per una misurazione della distanza di guasto ultra-precisa.
750 mA ponte ad alta precisione:La corrente di ponte leader nel settore garantisce una precisione di pre-localizzazione anche su cavi gravemente degradati con firme di falle complesse riducendo al minimo l'impronta di scavo in gallerie e tunnel minieri confinati.
Controllo digitale intelligente:Regolazione a microprocessore con monitoraggio LCD in tempo reale, commutazione in modalità one-touch e blocco di sicurezza automatico durante le operazioni ad alta tensione.
Disegno compatto e robusto:Costruzione di custodia in plastica portatile, adatta per il trasporto attraverso stretti pozzi minerari e punti di accesso a gallerie, costruita per resistere a ambienti industriali polverosi, umidi e soggetti a vibrazioni.
Compatibilità a cavo largo:Adatto per sistemi di cavi complessi ad alta tensione, di grande sezione e a lunga distanza incluse le configurazioni blindate, avvolte e interconnesse comuni nelle infrastrutture minerarie e delle gallerie.
Nessun punto cieco:A differenza dei metodi di riflessione d'onda, il metodo ponte fornisce una localizzazione accurata dei guasti anche su sezioni di cavo molto corte e su guasti quasi finali ¥ critici per gli impianti a spazio ristretto.
Specifiche tecniche
| Parametro |
Specificità |
| Modello |
XHSC-60Q |
| Voltaggio di scarico |
0 60 kV (regolabile continuamente) |
| Corrente di scarico |
Massimo 400 mA |
| Voltaggio di uscita del ponte |
0 4 kV (regolabile continuamente) |
| Corrente di prova del ponte |
Massimo 750 mA |
| Visualizzazione |
3.5 pollici LCD TFT a colori |
| Accuratezza del posizionamento |
± 0,2%·L + 1) m |
| Intervallo di prova |
1 50,000 m |
| Fornitore di energia |
220 V AC ±10%, 50 Hz; generatore a 2 kVA compatibile |
| Temperatura di funzionamento |
-10°C a +55°C |
| Dimensioni (L × P × H) |
30 cm × 46 cm × 50 cm |
| Marchio |
XZH TEST |
| Origine |
Shaanxi, Cina |
| Certificazione |
CE per la protezione dell'ambiente |
Applicazioni
Minerazione sotterraneaDiagnostiche su cavi alimentatori ad alta tensione che alimentano miniere continue, tesaie a parete lunga, sistemi di trasportatori e ventilatori where cable damage from rock falls and equipment traffic is routine.
Estratto e costruzione di gallerie:Pre-localizzazione dei guasti sui cavi di traino TBM e sulle reti di distribuzione sul sito, che consente riparazioni mirate senza compromettere i tassi di anticipo.
Impianti industriali pesanti:Fabbriche di acciaio, impianti di cemento, impianti di lavorazione chimica, ambienti in cui i cavi sepolti subiscono cicli termici, atmosfere corrosive e degrado indotto dalle vibrazioni.
Servizi di prova di terze parti:Imprenditori indipendenti di prove elettriche che offrono servizi di diagnostica via cavo agli operatori delle miniere, alle imprese di costruzione e ai gestori di impianti industriali.
Come funziona
L'XHSC-60Q opera in due modalità complementari, in modalità burn-through, una uscita di corrente continua controllata a 60 kV carbonizza il punto di guasto ad alta resistenza,riducendo l'impedenza da potenti centinaia di kilo ohm a ohm a una sola cifraUna volta che il guasto è convertito in bassa resistenza, il ponte digitale intelligente 750mA misura con precisione la distanza fino al guasto utilizzando il principio del circuito di Murray raggiungendo ± 0.Accuratezza del 2%·L+1) m senza le limitazioni del punto cieco delle tecniche di riflessione d'impulsoQuesto flusso di lavoro a due modalità garantisce un'affidabile pre-localizzazione dei guasti anche sui sistemi di cavi più difficili che si trovano nelle miniere e negli ambienti industriali pesanti.
Imballaggio e consegna
| Articolo |
Dettaglio |
| Imballaggio |
Cassa in legno armato con ammortizzatore interno in schiuma |
| Tempo di spedizione |
7 10 giorni lavorativi |
| Capacità di approvvigionamento |
100 unità al mese |
| Condizioni di pagamento |
T/T |
Domande frequenti
D1: Cosa rende il ponte digitale 750mA diverso dai modelli standard da 600mA? La corrente di ponte di 750 mA fornisce circa il 25% in più di corrente di prova rispetto alle configurazioni standard.Questo significa una pre-localizzazione più affidabile dei guasti sui cavi con grave degrado dell'isolamento, fusioni contaminate dall'umidità o punti di guasto parziale multipli tutti comuni nelle miniere e negli ambienti industriali pesanti.La corrente più elevata supera la resistenza al guasto residua in modo più efficace, che si traduce in misurazioni di distanza più stabili e ripetibili.
D2: Questa unità può essere trasportata nei pozzi sotterranei? Si', l'XHSC-60Q e' confezionato in una custodia di plastica portatile, con dimensioni di 30 cm × 46 cm × 50 cm, progettata per passare attraverso le gabbie standard dei pozzi delle miniere e le botole di accesso ai tunnel.Può essere alimentato da un generatore portatile (minimo 2 kW), rendendolo pienamente operativo in aree sotterranee o remote senza accesso alla rete elettrica.
D3: Come si confronta il ponte di burn-through con il TDR per la diagnostica dei cavi minerari? La TDR (Time Domain Reflectometry) è efficace per i guasti a bassa resistenza, ma lotta con i guasti ad alta resistenza comuni nell'estrazione mineraria, dove i cavi sono pizzicati, schiacciati o subiscono l'ingresso dell'acqua.Il XHSC-60Q prima utilizza burn-through per convertire questi difetti ad alta resistenza a bassa resistenzaQuesto approccio in due fasi è molto più affidabile del TDR da solo per i profili di guasto tipici delle operazioni minerarie.
D4: Quali cavi può testare l'XHSC-60Q? L'XHSC-60Q è adatto a tutti i tipi di cavi di alimentazione fino a 60 kV, inclusi XLPE, PILC, cavi isolati EPR, configurazioni corazzate e non corazzate.cavo lungo fino a 50 kmIl metodo del ponte elimina i punti ciechi, rendendolo efficace anche su sezioni di cavo molto corte.
Q5: quale supporto post-vendita e formazione fornite per le operazioni minerarie? XZH TEST fornisce un supporto completo su misura per le operazioni minerarie: garanzia di 12 mesi su tutti i componenti, supporto tecnico remoto tramite videochiamata e e-mail,messa in servizio in loco e formazione degli operatori (disponibile a livello mondiale), e un servizio di ricambi con spedizione 7 ‰ 10 giorni lavorativi.Sappiamo che i tempi di fermo delle attrezzature in una miniera significano tempi di fermo della produzione ∙ il nostro team di supporto dà la priorità a una risposta rapida per mantenere le vostre operazioni in funzione.
