Visualizzazione del prodotto

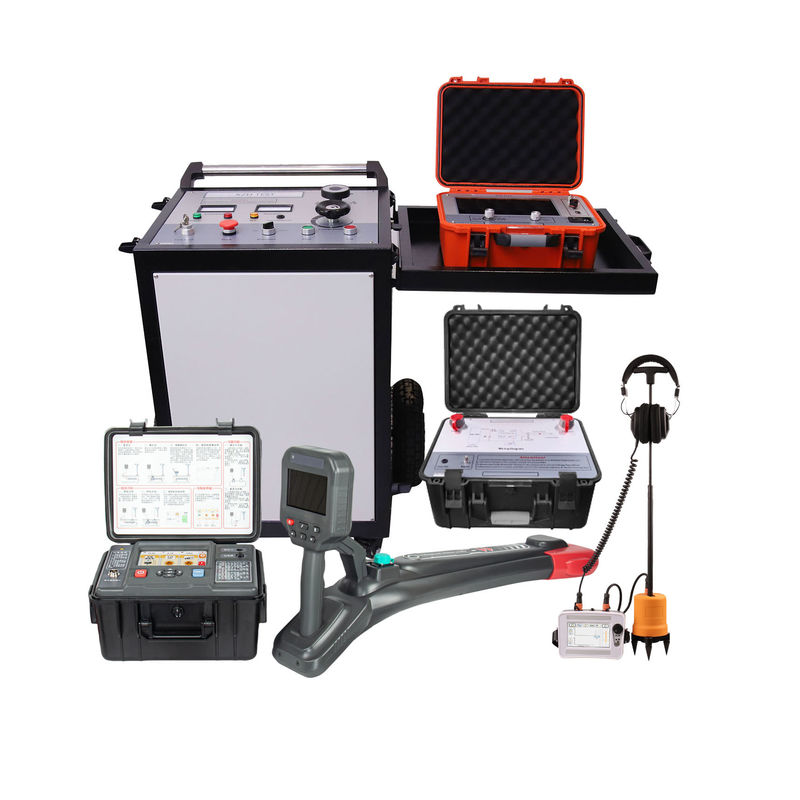

L'XZH TEST Portable Cable Fault Tester Set è una piattaforma di diagnostica completamente integrata e pronta per il campo per reti sotterranee di cavi elettrici fino a 35 kV.Questa soluzione di livello professionale combina un pre-locatore TDR da 400 MHz (XHGG502A), un puntatore acustico-magnetico digitale (XHDD503C), un generatore di ondate di alta tensione (XHHV535-4TSS) che fornisce energia di scarica 2048J,e un tester completo del percorso dei cavi a più frequenze in una piattaforma coordinata che copre ogni fase della gestione dei guasti dei cavi, dalla prova dell'isolamento e dalla pre-localizzazione fino al tracciamento del percorsoProgettato per equipaggi di servizi pubblici, appaltatori elettrici e squadre di manutenzione industriale,fornisce precisione e affidabilità di livello professionale in condizioni di campo difficili.
Configurazione del sistema
| Nome del prodotto |
Modello |
Capacità chiave |
| Generatore di sovratensione ad alta tensione |
XHHV535-4TS |
0°32 kV, energia di scarica 2048J, uscita DC/singolo/ciclo, corrente di combustione 60mA |
| Indicatore di difetti del cavo TDR |
XHGG502A |
campionamento a 1 ‰ 400 MHz, raggio ≥ 120 km, impulso LV + impulso + impulso multiplo ARC |
| Indicatore di guasto del cavo |
XHDD503C |
Sincronizzazione acustico-magnetica digitale, precisione di 0,1 m, IP65, display TFT da 5 pollici |
| Testatore completo del percorso del cavo |
507C |
Trasmettitore a 4 frequenze (815Hz 83kHz), 10W, profondità di rilevamento ≥ 10 m |
Componenti di sistema
1. XHHV535-4TS High Voltage Surge Generator
2048J Energia di scarica • Tre intervalli di tensione • Protezione automatica della sicurezza
Il generatore d'impulso centrale del sistema di localizzazione dei guasti, progettato per creare ondate di alta tensione controllate che inducono flashover nei punti di guasto del cavo.Dispone di tre intervalli di tensione commutabili (0 ¥8 kV / 0 ¥16 kV / 0 ¥32 kV) con condensatori incorporati corrispondenti (64 μF / 16 μF / 4 μF) che forniscono fino a 2048J di energia di scaricaLe modalità di uscita includono corrente continua, impulso singolo e ciclo automatico con una frequenza di impulso di circa 6 secondi.e scarica automatica unica del condensatore interno nello stato di arrestoSupporta la prova di tensione in corrente continua fino a 35 kV con indicazione di tensione e corrente in tempo reale.
- Voltaggio di uscita:0 ′8 kV / 0 ′16 kV / 0 ′32 kV (commutabile)
- Energia di scarica:2048J (64 μF / 16 μF / 4 μF)
- Modalità di uscita:CC, singolo, ciclo (auto ~ 6s, manuale qualsiasi)
- Potenza di impatto:2000VA
- Corrente di combustione:Fino a 60 mA @ 32 kV
- Test di resistenza DC:Indicazione di 035 kV, 020A
- Protezione:Sovrastensione, sovratensione, sovrascaldamento; scarica automatica
- Classificazione di protezione:Protezione IP54
- Dimensioni:534L × 444W × 805H mm
- Peso:≤ 120 kg
2. XHGG502A TDR Cable Fault Locator
400 MHz campionamento • raggio di 120 km • tecnologia ARC multi-impulso
Reflectometro avanzato del dominio temporale che utilizza i principi di riflessione delle onde di viaggio per una rapida e accurata pre-localizzazione di tutti i tipi di difetti dell'isolamento principale dei cavi.Caratteristiche: frequenza di campionamento adattativa di 1 ‰ 400 MHz con uscita di impulso unipolare di 300 V, raggiunge una risoluzione minima di 0,07 m su un campo di misura superiore a 120 km. Supporta impulsi a bassa tensione, corrente d'impulso, tensione d'impulsoe metodi di prova ARC a impulsi multipli per una copertura completa dei guastiDieci intervalli di misurazione selezionabili da 100 m a 100 km con abbinamento automatico di impedenza e attivazione continua garantiscono un'acquisizione ottimale del segnale per ogni tipo e lunghezza di cavo.
- Tasso di campionamento:1 ‰ 400 MHz
- Scopo di misurazione:≥ 120 km
- Risoluzione minima:00,07 m
- Errore di misurazione:≤ ± 0,5% × L + 1 m)
- Amplitudine dell' impulso:300V (unipolare)
- Larghezza dell'impulso:0.15·10 μS (8 impostazioni)
- Metodi di prova:Impulso LV, corrente/tensione di impulso, impulso multiplo ARC
- Guadagno del segnale:0° 100%, regolabile
- Trigger:Automazione continua
- Temperatura di funzionamento:-25°C a +65°C
3. XHDD503C Cable Fault Pinpointer
0.1 m di precisione • IP65 impermeabile • Intelligente sincronizzazione acustico-magnetica
Strumento professionale di individuazione dei guasti del cavo che utilizza un metodo intelligente di differenza di tempo acustico-magnetico per la localizzazione precisa del punto di guasto.Riduzione del rumore, Custom) con sonda intelligente in metallo completamente digitale e funzionalità di mutazione automatica.con aumento di 120 dB (totalmente automatico o manuale), gamma di frequenza 100 ∼ 1600 Hz, e cuffie con cancellazione del rumore di grado militare da 600 Ω, il puntatore offre un'identificazione di errore sicura anche negli ambienti acustici più difficili.
- Accuratezza di posizionamento:0.1 m (punto fisso e percorso)
- Display:TFT da 5 pollici, colore vero 800×480
- Modalità di funzionamento:Standard, migliorato, riduzione del rumore, personalizzato
- Guadagno:120 dB, completamente automatico + manuale
- Intervallo di frequenza:100 ∼ 1600 Hz
- Distanza dinamica:0-112 dB (16 livelli)
- Fornitore di alimentazione:4×18650 batterie al litio, > 8 ore
- Grado impermeabile:Protezione IP65
- Peso:Ospite 0,6 kg, sensore 1,4 kg
4. XHGX507C Tester completo del percorso del cavo
Tracciamento a 4 frequenze • Detezione a profondità di 10 m • Identificazione della tensione di passo e del cavo
Sistema trasmettitore-ricevitore multifrequenza per il tracciamento delle rotte dei cavi sotterranei, la misurazione della profondità e l'identificazione dei cavi.33 kHz, 83 kHz) fino a 150 Vpp con potenza di 10W su quattro livelli di uscita. Supporta la connessione diretta, la pinza di accoppiamento (Φ150 mm) e i metodi di accoppiamento a induzione.Identificazione, e modalità di tensione a gradino, che visualizzano profondità, corrente e potenza del segnale per una mappatura sicura del percorso del cavo.Cable di uscita HV blindato a corrente continua nominale da 5 mm2 a 50 kV (10 m) e set di cavi a terra a 3 colonne da 16 mm2.
- Frequenze di uscita:815 Hz, 8 kHz, 33 kHz, 83 kHz
- Potenza di uscita:10W, 4 livelli (basso/medio/alto/pieno)
- Voltaggio di uscita:150 Vpp
- Profondezza di rilevamento:≥ 10 m
- Moduli del ricevitore:Tracciamento, identificazione, tensione passo
- Cavo di uscita HV:2.5 mm2, 50 kV di corrente continua nominale, schermata, 10 m
- Cable di terra:3 colonne, 16 mm2 principale, 10 m con bobina
Flusso di lavoro di prova sul campo
- Prova di isolamento del cavo e valutazione dei guastiEseguire la misurazione iniziale della resistenza di isolamento per confermare la presenza di un guasto e caratterizzare il tipo di guasto (alta/bassa resistenza, circuito aperto/corto).
- Pre-localizzazione del guasto (XHGG502A)Collegare il localizzatore TDR da 400 MHz. Per i guasti a bassa resistenza utilizzare il metodo LV pulsante; per i guasti a alta resistenza/flashover utilizzare corrente d'impulso, tensione d'impulso,o ARC pulso multiplo per misurare la distanza di guasto approssimativa fino a 120 km.
- Tracciamento della rotta del cavo (507C)Tracciare l'esatto percorso del cavo utilizzando il sistema trasmettitore-ricevitore multi-frequenza, misurare la profondità di sepoltura (fino a 10 m), identificare positivamente il cavo di destinazione e segnare il percorso sulla superficie del terreno.
- Generazione di impulsi di sovratensione (XHHV535-4TS)Applicare al cavo difettoso periodiche sollecitazioni di alta tensione (fino a 32 kV, 2048J) in modalità ciclo automatico (intervallo di circa 6 secondi), creando segnali acustici ed elettromagnetici rilevabili al punto di guasto.
- Indicazione precisa (XHDD503C)Camminate lungo il cavo segnalato con il puntatore acustico magnetico.Monitorare il display della differenza di tempo il punto in cui il ritardo di tempo acustico-magnetico si avvicina a zero è direttamente sopra il guasto con 0.1 m di precisione.
- Riparazione e verifica post-riparazione dei caviScavare con precisione nel punto segnalato, riparare il cavo e utilizzare la funzione di prova di resistenza a corrente continua XHHV535-4TS (035 kV) per verificare il ripristino e confermare l'integrità operativa.
Applicazioni
•Reti di distribuzione urbana:Localizzazione dei guasti sui cavi di distribuzione di media e bassa tensione sepolti fino a 35 kV in ambienti urbani 0,1 m di precisione di localizzazione riduce al minimo lo scavo stradale e le interruzioni del traffico.
•Impianti industriali e strutture commerciali:Diagnostiche sui cavi di distribuzione dell'energia degli impianti che corrono sotto pavimenti di cemento, cortili asfaltati e fondamenta di edifici dove l'accesso è limitato e la precisione è critica.
•Servizi elettrici e fornitori di servizi:Manutenzione preventiva di routine, reazione a problemi di emergenza e test di messa in servizio post-installazione per le reti di cavi sotterranei di tutte le dimensioni.
•Miniera e industria pesante:Un design robusto e pronto per il campo (componenti con classificazione IP54/IP65) resiste a ambienti difficili per una diagnostica affidabile dei cavi nelle miniere, nel petrolio e nel gas e nei siti di produzione pesanti.
Domande frequenti
D1: Cosa è incluso in questo kit di prova di guasti portatile?
Il set completo comprende quattro strumenti principali: generatore di sovratensione ad alta tensione XHHV535-4TS (0 ̊32 kV, 2048J), localizzatore di guasti del cavo TDR XHGG502A (400 MHz, raggio di 120 km),XHDD503C indicatore di guasto del cavo (0.1 m di precisione, IP65), e 507C cavo percorso tester completo (4- frequenza trasmettitore + ricevitore). inclusi anche un 50 kV DC nominale schermata cavo di uscita ad alta tensione (10 m),Set di cavi a terra a tre colonne (10 m), pinza di accoppiamento (Φ150 mm) e tutti gli accessori necessari confezionati in custodie in legno armato.
D2: Come funziona l'interruttore di tensione a 3 livelli sul generatore di sovratensioni?
L'XHHV535-4TS dispone di tre intervalli di tensione commutabili manualmente: 0 8 kV (64 μF condensatore), 0 16 kV (16 μF) e 0 32 kV (4 μF) ognuno ottimizzato per lunghezze di cavo e tipi di guasto diversi.Combinazioni di bassa tensione/capacità più elevata forniscono più energia per lunghi collegamenti via cavo; impostazioni di tensione/capacità più elevate offrono tempi di aumento più rapidi per difetti di alta resistenza.La funzione di combustione fornisce fino a 60 mA a 32 kV per il condizionamento di guasti ad alta resistenza prima della prova.
D3: Cosa rende il localizzatore TDR XHGG502A diverso dai localizzatori di guasti di base?
L'XHGG502A funziona a campionamento fino a 400 MHz con selezione di frequenza adattiva (1 ‰ 400 MHz) e supporta quattro metodi di prova distinti: impulso a bassa tensione (TDR), corrente d'impulso, tensione d'impulso,e ARC pulso multiploLa modalità ARC multi-impulso cattura più serie di forme d'onda per singolo impulso HV, eliminando l'aggiustamento del tempo di ritardo e semplificando drasticamente l'analisi dei difetti di alta resistenza e di penetrazione dell'acqua.con ampiezza di impulso di 300 V eRisoluzione minima di 0,07 m su una portata di 120 km, offre una precisione di laboratorio in uno strumento pronto per il campo.
D4: Il sistema può funzionare in ambienti di campo umidi o polverosi?
Sì, il puntatore XHDD503C è a prova d'acqua IP65 con una sonda intelligente in metallo completamente digitale e funzionalità di silenziamento automatico.Il generatore di sovratensione XHHV535-4TS è protetto IP54 con blocchi di sicurezza completi, inclusa la protezione da avvio zeroTutti i componenti funzionano in modo affidabile da -25°C a +65°C con umidità relativa fino al 90%.Le cuffie anti-rumore da 600 Ω di grado militare del pinpointer mantengono l'attenzione dell'operatore anche in ambienti rumorosi.
Q5: Quali sono i termini di acquisto, consegna e supporto?
Il tempo di spedizione standard è di 8-10 giorni lavorativi dopo la conferma dell'ordine.Ogni componente è confezionato individualmente in casse in legno rinforzate di qualità per l'esportazione con ammortizzatore interno di schiuma per un trasporto internazionale senza danni. XZH TEST fornisce la garanzia standard del produttore con copertura estesa opzionale. La quantità minima di ordine è di 1 unità con termini di pagamento T / T. La capacità di fornitura annuale è di 1.000 set,garantire la disponibilità sia per gli acquisti individuali di valutazione che per i programmi di distribuzione su larga scala.
