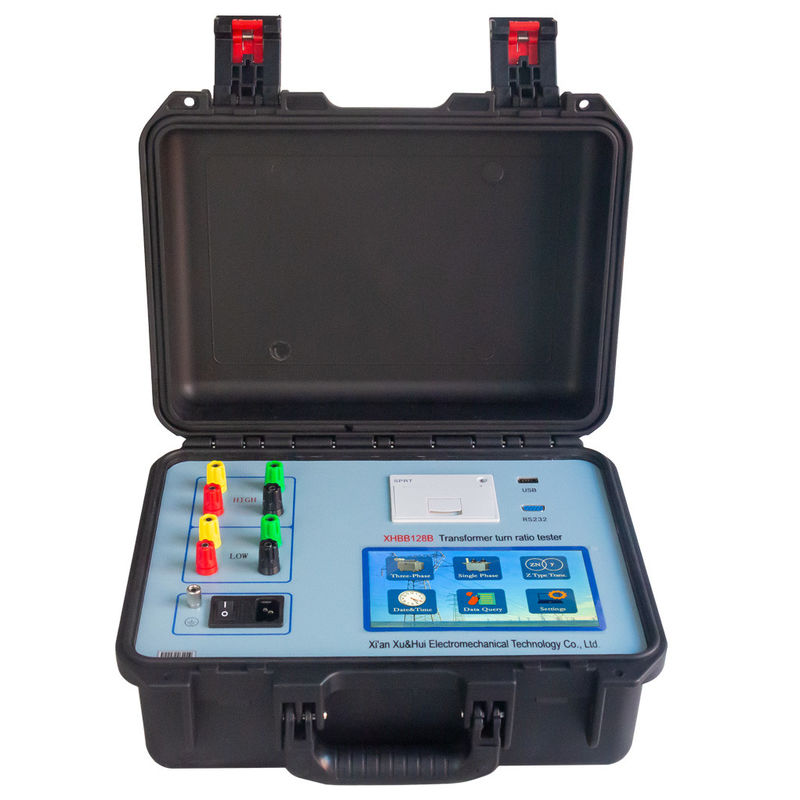

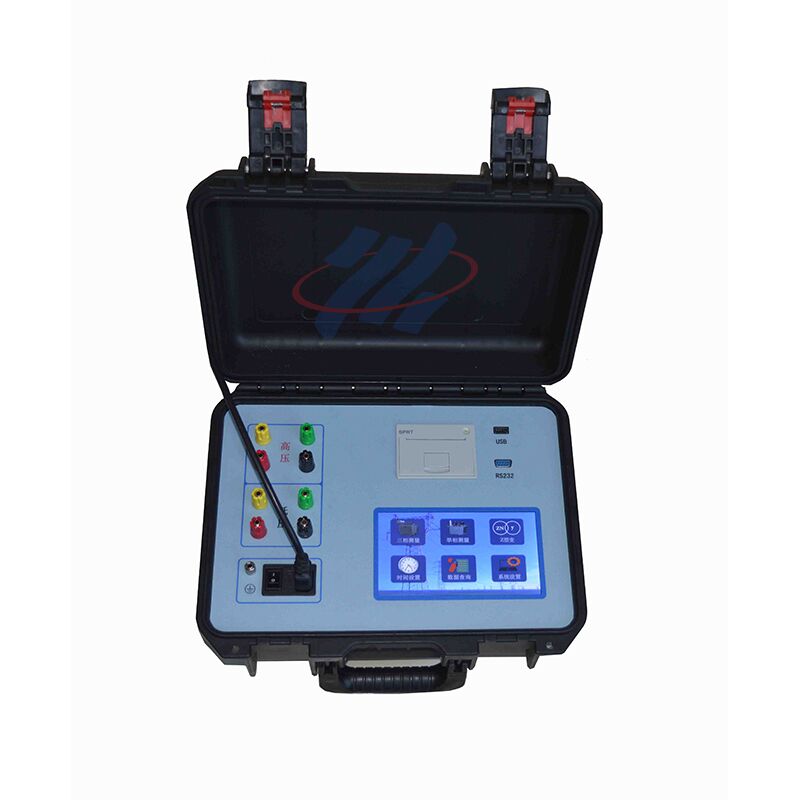

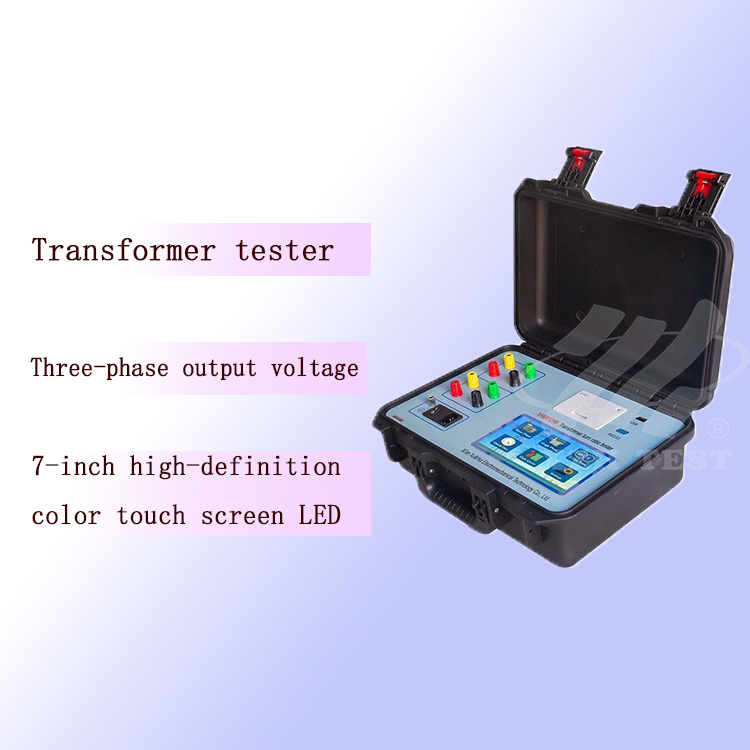

Tester del rapporto di trasformazione trifase 0.9-10000 TTR Meter Identificatore automatico del gruppo di cablaggio XHBB128B

L'XHBB128B è compatibile con quasi tutti i tipi di trasformatori, inclusi trasformatori di potenza trifase e monofase standard, trasformatori di distribuzione, trasformatori tipo Z (zigzag), trasformatori raddrizzatori, trasformatori di terra, trasformatori per forni elettrici, trasformatori sfasatori e trasformatori di bilanciamento. Lo strumento supporta i gruppi di cablaggio 0–11 con identificazione automatica e può misurare commutatori di presa con fino a 99 posizioni, comprese configurazioni di presa asimmetriche.

I tester di rapporto tradizionali utilizzano l'alimentazione di rete monofase che contiene distorsioni armoniche che influiscono sulla precisione della misurazione. L'XHBB128B utilizza un alimentatore a inverter di precisione trifase autocostruito come sorgente di misurazione. Ciò elimina completamente le interferenze armoniche di rete, fornendo una precisione costante di ±0,1%. Quando la fonte di alimentazione di lavoro è un generatore (comune nelle sottostazioni remote), la qualità della misurazione non è assolutamente influenzata poiché la tensione di prova viene sintetizzata in modo indipendente.

Sì. Una delle principali capacità diagnostiche dell'XHBB128B è il rilevamento di cortocircuiti tra spire negli avvolgimenti del trasformatore. Quando esiste un cortocircuito tra spire, il rapporto di spire effettivo devia dal valore nominale. Lo strumento misura il rapporto effettivo con una risoluzione di 0,0001 e lo confronta con il valore atteso, segnalando qualsiasi deviazione che supera la tolleranza normale. Combinato con la protezione integrata da cortocircuiti tra spire dello strumento durante il test, fornisce sia capacità diagnostica che sicurezza operativa.

Dopo aver inserito i valori di tensione nominale alta e bassa, il livello di presa uguale (ad esempio, 1,25% per un trasformatore 110 ± 8 × 1,25%) e il tipo di presa (numero di posizioni), lo strumento calcola automaticamente il rapporto atteso per ogni posizione di presa. Durante la misurazione, confronta il rapporto misurato con tutte le posizioni calcolate e identifica accuratamente a quale presa è impostato il commutatore. Ciò funziona anche per trasformatori in cui la posizione di presa nominale non è al punto centrale e per configurazioni di presa asimmetriche in cui la relazione di tensione è non lineare tra le posizioni.

L'XHBB128B viene spedito come un kit completo pronto all'uso, che include lo strumento di test principale (360×290×170 mm, 5,9 kg), una scatola cavi separata (stesse dimensioni, 5,65 kg) contenente tutti i cavi di test HV e LV, il cavo di alimentazione, il cavo di terra, l'unità flash USB e la carta per stampante termica. Il tempo di consegna standard è di 5–8 giorni lavorativi. Ogni unità è imballata in una robusta custodia multifunzionale in plastica ingegneristica resistente al freddo/temperatura, sigillata impermeabile e protetta da cadute/urti. XZH TEST fornisce la garanzia standard del produttore con copertura estesa opzionale. La quantità minima d'ordine è di 1 unità con termini di pagamento T/T.
