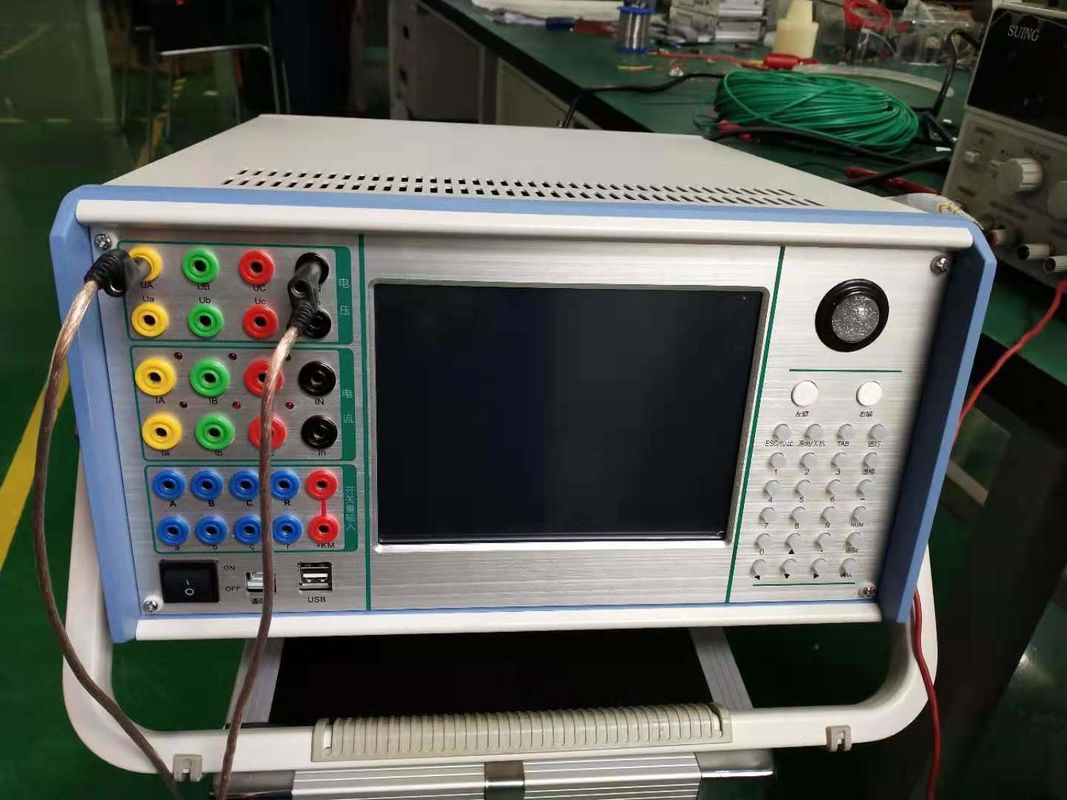

Calibratore per relè a 6 fasi DSP Amplificatore Lineare Set di Test per Test di Protezione di Sistemi di Potenza | XHJB666

D1: Perché è necessario un calibro a 6 fasi quando la maggior parte dei test di protezione richiede solo un'uscita a 3 fasi?

Mentre i semplici relè di sovracorrente e guasto a terra possono essere testati con un'uscita a 3 fasi, i moderni schemi di protezione numerici richiedono significativamente più canali: la protezione differenziale del trasformatore richiede 4-6 canali di corrente (lato AT 3 fasi + lato BT 3 fasi) per simulare correttamente le condizioni di guasto passante e interno. Gli schemi differenziali della barra di distribuzione possono richiedere 4 tensioni di fase + 3 correnti di fase per il confronto direzionale. Il test di protezione del generatore necessita di 3 tensioni di fase + 3 correnti di fase per il test di guasto dello statore e la perdita di campo. La protezione di distanza con blocco dello swing di potenza e schemi assistiti da comunicazione richiede vettori di tensione e corrente che un'unità a 3 canali non può produrre simultaneamente senza riconnessioni ripetute. I canali 6V+6I dell'XHJB666 testano questi schemi in un'unica configurazione: un test differenziale del trasformatore che richiede 4-5 ore di test sequenziali con un set a 3 fasi può essere completato in 1-1,5 ore con l'architettura a 6 fasi.

D2: Qual è il vantaggio dell'amplificatore di potenza lineare rispetto a un amplificatore a commutazione (Classe D) in un set di test relè?

Gli amplificatori lineari riproducono la forma d'onda di ingresso attraverso una conduzione di transistor continuamente variabile senza la commutazione ad alta frequenza (tipicamente 100-500 kHz) utilizzata nei progetti di Classe D. Per il test dei relè, questo è importante in tre modi critici: (1) Fedeltà della forma d'onda: gli amplificatori lineari producono uscite intrinsecamente a banda larga e a bassa distorsione senza il residuo di commutazione e gli artefatti del filtraggio di uscita che possono confondere i relè digitali che campionano ad alta velocità. (2) Risposta transitoria: quando si simulano condizioni di guasto con offset CC, l'amplificatore lineare risponde istantaneamente senza il ringing del filtro di uscita che si verifica quando un amplificatore di Classe D incontra un improvviso cambiamento di carico. (3) Compatibilità elettromagnetica: nessuna commutazione ad alta frequenza significa nessuna EMI irradiata che potrebbe influenzare relè di protezione non schermati nelle vicinanze o apparecchiature di comunicazione nel banco di prova. Il compromesso è un peso e un consumo energetico maggiori, accettabili in uno strumento professionale in cui l'integrità della misurazione non può essere compromessa.

D3: Quando è necessaria l'uscita di corrente parallela a 6 fasi da 180A?

La modalità parallela da 180A serve diversi scenari di test essenziali non possibili con set di test a corrente inferiore: (1) Verifica della bobina di intervento e del meccanismo dell'interruttore: iniezione di corrente elevata attraverso il circuito secondario del trasformatore di corrente per testare l'intera catena di protezione dall'uscita del relè attraverso la bobina di intervento fino al funzionamento del meccanismo dell'interruttore. (2) Test dell'elemento di sovracorrente istantaneo su relè con impostazioni di pickup elevate: l'uscita parallela su una singola fase raggiunge l'alta corrente necessaria per verificare le impostazioni I>> che una singola fase da 30A non può raggiungere. (3) Simulazione di iniezione primaria: test del circuito di ingresso CT del relè pilotando corrente attraverso il secondario del CT a livelli vicini alla corrente secondaria nominale. (4) La durata massima di 10 secondi è sufficiente per i test di intervento istantaneo e la verifica della resistenza termica a breve termine. Per test continui ad alta corrente, la modalità standard a 6 fasi a 10A per fase fornisce un totale di 60A.

D4: Come il trigger sincrono GPS abilita il test di protezione differenziale di linea end-to-end?

La protezione differenziale di linea (87L) confronta le correnti misurate simultaneamente a entrambe le estremità di una linea di trasmissione tramite comunicazione in fibra ottica. Il test di questo schema richiedeva tradizionalmente due set di test alle estremità opposte della linea, con ingegneri di test che coordinavano tramite telefono cellulare, un processo soggetto a errori di temporizzazione e ritardi di comunicazione. La sincronizzazione GPS (disponibile come opzione sull'XHJB666) equipaggia entrambi i set di test con orologi disciplinati da satellite precisi a ±1μs. L'operatore a ciascuna estremità precarica la stessa sequenza di test con un trigger di avvio temporizzato da GPS. Entrambi i set di test iniziano a iniettare correnti di guasto sincronizzate simultaneamente, creando le precise condizioni differenziali e di corrente passante necessarie per verificare la caratteristica operativa del relè 87L, la pendenza di contenimento e la compensazione del ritardo del canale di comunicazione. Questa capacità è essenziale per la messa in servizio delle moderne sottostazioni digitali in cui la differenziale di linea è lo schema di protezione primario.

D5: Quali funzioni di protezione e tipi di relè può testare l'XHJB666?

L'XHJB666 supporta il test completo di quasi tutte le funzioni di protezione presenti nelle moderne sottostazioni: sovracorrente (50/51, 50N/51N, direzionale, controllato da tensione), distanza (21, caratteristiche quadrilaterali e mho, blocco dello swing di potenza, schemi di teleprotezione), differenziale (87T trasformatore, 87B barra di distribuzione, 87L linea, 87G generatore), tensione (27/59 sottotensione/sovratensione, 59N spostamento neutro), frequenza (81U/81O sottotensione/sovratensione di frequenza, ROCOF), sincronizzazione (25), guasto interruttore (50BF), riarmo automatico (79) e protezione generatore (40, 46, 32, 64S). I tipi di relè includono elettromeccanici, a stato solido e tutte le generazioni di relè numerici/IED conformi a IEC 61850. I moduli software di test automatizzati forniscono sequenze di test preconfigurate per ogni funzione di protezione, mentre la capacità di riproduzione dei guasti riproduce record di disturbi in formato COMTRADE da eventi di sistema effettivi per analisi forensi e validazione delle impostazioni di protezione.
