Costruito per le squadre sul campo che necessitano sia del tracciamento del percorso che della localizzazione dei guasti in un unico strumento. L'XHLJ504 sostituisce unità separate per il tracciamento del percorso e la localizzazione dei guasti, riducendo i costi delle attrezzature, lo spazio sul furgone e i tempi di formazione dell'equipaggio. L'amplificazione del segnale di 500.000x con una profondità di rilevamento di oltre 10 m garantisce un funzionamento affidabile in ambienti urbani, industriali e remoti.
Funzionamento a doppia modalità
Tracciamento del percorso e localizzazione dei guasti in un unico strumento portatile. Passa da una modalità all'altra in pochi secondi — non è necessario cambiare strumento.
Ingrandimento 500.000x
L'amplificazione del segnale ultra-elevata rileva le più deboli firme elettromagnetiche di cavi interrati oltre i 10 metri.
Basso consumo energetico
Corrente di riposo inferiore a 10 mA. Funzionamento prolungato sul campo con una singola carica — fondamentale per i turni di manutenzione delle utenze che durano tutto il giorno.
Efficienza dei costi della flotta
Un solo strumento ne sostituisce due. Costi di acquisto, manutenzione e formazione inferiori per i gestori di flotte di utenze.
Dettagli del prodotto
Principio di funzionamento

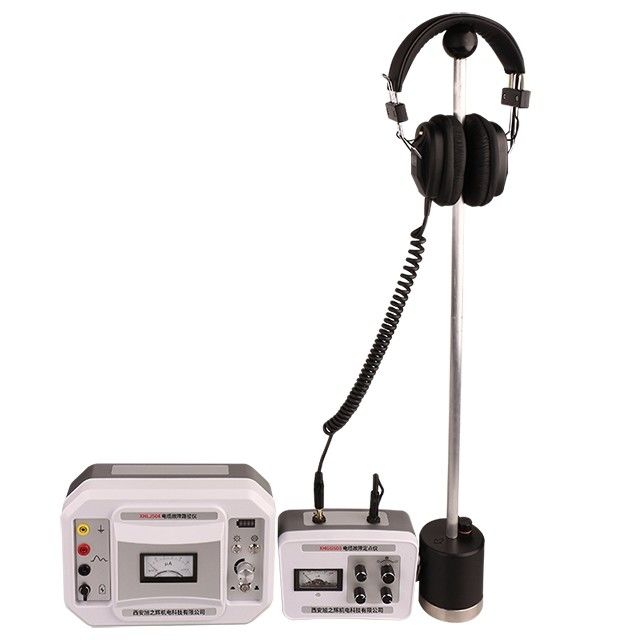

Il localizzatore di cavi e tubi XHLJ504 è composto da un generatore di segnale di percorso ad alta potenza (trasmettitore) e da un ricevitore necessari per rilevare i percorsi dei cavi interrati.
Il principio di base del misuratore di percorso cavi consiste nell'utilizzare un generatore di segnale di percorso (ovvero, l'unità principale di trasmissione del segnale del misuratore di percorso) per immettere un segnale a impulsi di percorso nel cavo in prova, generando così onde elettromagnetiche, e quindi riceverle con una sonda, e il ricevitore amplifica il segnale ricevuto. Dopo l'elaborazione, l'uscita viene inviata all'auricolare e al misuratore a puntatore.
Questo tracciatore di percorso cavi giudica il percorso interrato e la profondità del cavo in base ai picchi sonori, alle valli sonore e al grado di deflessione del misuratore a puntatore nell'auricolare.
Multifunzione
Il ricevitore di percorso cavi viene utilizzato in connessione con sonde e auricolari, ecc., e può essere utilizzato come localizzatore di guasti cavi.
Parametri tecnici
Trasmettitore
|
Segnale di uscita
|
15kHz intermittente
|
|
Potenza di uscita
|
100W
|
|
Corrente di uscita
|
0～2A
|
|
Potenza di lavoro
|
220V (1±10%) 50Hz (1±5%);
|
|
Ingrandimento
|
500.000 volte
|
|
Precisione di rilevamento
|
±0.2m
|
|
Impedenza di uscita
|
350Ω
|
|
Alimentazione di lavoro
|
due batterie standard da 9V
|
|
Corrente di riposo
|
<10mA
|
Caratteristiche
1. Utilizzo del tradizionale principio di induzione elettromagnetica, forte capacità anti-interferenza.
2. Con funzioni di protezione da sovracorrente e cortocircuito, è sicuro e affidabile.
3. Elevata potenza di uscita, non limitata dalla lunghezza del cavo, anche un circuito aperto può trovare un percorso.
4. L'uscita è regolabile in modo continuo, adatta a vari siti di prova, con forte adattabilità.
5. Ingrandimento super forte, la profondità di rilevamento è superiore a 10 metri.
6. Design a bassissimo consumo energetico, la corrente di riposo è inferiore a 10 mA.
7. Il design del misuratore analogico, la forza del segnale e l'andamento sono chiari a colpo d'occhio.
8. Il livello zero può essere regolato arbitrariamente, adatto a tutti i tipi di scene forti e deboli.
Lista di imballaggio
Test sul campo
Interessato all'XHLJ504 per la tua flotta di manutenzione? Contattaci per prezzi di volume, schede tecniche e accordi per dimostrazioni in loco.
▎Domande frequenti
D: Qual è il vantaggio del rilevamento a doppia modalità (tracciamento del percorso + localizzazione dei guasti)?
Il funzionamento a doppia modalità significa che trasporti un solo strumento invece di due. Innanzitutto, utilizza la modalità di tracciamento del percorso per localizzare e mappare il percorso del cavo. Quindi, passa alla modalità di localizzazione dei guasti per individuare la posizione esatta del guasto lungo quel percorso. Questo flusso di lavoro integrato consente di risparmiare tempo, ridurre il carico di attrezzature ed eliminare la necessità di passare da uno strumento all'altro durante le operazioni sul campo.
D: Che tipo di guasti ai cavi possono essere localizzati con questo strumento?
L'XHLJ504 può localizzare guasti a bassa resistenza (cortocircuiti, guasti a terra inferiori a circa 20kΩ), guasti a circuito aperto e guasti di dispersione ad alta resistenza utilizzando la sincronizzazione acustico-magnetica. Per ogni tipo di guasto, è necessario selezionare il metodo di rilevamento appropriato e l'impostazione di uscita del trasmettitore in base alle caratteristiche del guasto identificate durante la diagnosi iniziale.
D: Come si comporta lo strumento in trincee per cavi bagnate o allagate?
L'XHLJ504 è classificato per condizioni di campo impegnative con un sensore di isolamento fisico multistrato con grado di protezione IP65. Funziona in modo affidabile in ambienti umidi, sebbene l'acqua stagnante nelle trincee possa influire sulla propagazione del segnale. In condizioni di allagamento, il metodo di sincronizzazione acustico-magnetica fornisce risultati più affidabili rispetto alla pura rilevazione acustica, poiché il canale magnetico non è influenzato dall'acqua.
D: Quanto tempo richiede una tipica operazione di localizzazione guasti?
Un flusso di lavoro tipico: tracciamento del percorso (15-30 minuti per una sezione di 500 m), pre-localizzazione del guasto tramite TDR o metodo a ponte (10-20 minuti) e localizzazione precisa (15-45 minuti a seconda del tipo di guasto, profondità e condizioni del terreno). Con l'esperienza, la maggior parte delle localizzazioni di guasti singoli può essere completata entro 60-90 minuti dall'arrivo sul sito fino alla marcatura del punto di scavo.
D: Quale garanzia e supporto vengono forniti?
Garanzia standard di 12 mesi contro i difetti di fabbricazione con supporto tecnico a vita. Certificato CE e ISO. Il kit completo include il tracciatore/localizzatore di percorso a doppia modalità, il trasmettitore di segnale, la sonda acustico-magnetica, i cavi di connessione, gli auricolari, le batterie ricaricabili, il caricabatterie, il manuale utente e una robusta valigetta da trasporto per il campo.
